Gestion de puissance de 2.3V-36V PMIC, microcontrôleur de 48-HTSSOP O3853QDCARQ1

O3853QDCARQ1 48-HTSSOP

Description : Gestion de puissance spécialisée - alimentation d'énergie de Multi-rail de PMIC pour des microcontrôleurs dans les applications sécurité-appropriées 48-HTSSOP -40 125

Caractéristiques

• Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié avec les résultats suivants :
  • Catégorie 1 de la température de dispositif : – 40°C à la température de fonctionnement ambiante de +125°C
  • Niveau 2 de classification de HBM ESD de dispositif
  • Niveau C4B de classification du dispositif CDM ESD
• Sécurité-conforme fonctionnel
  • Développé pour des applications fonctionnelles de sécurité
  • Documentation disponible pour faciliter la conception de système d'OIN 26262 jusqu'à ASIL D
  • Capacité et intégrité de matériel systématiques jusqu'à ASIL D
• Chaîne de tension d'entrée
  • 7 à 36-V pour la puissance de batterie initiale
  • 3,8 à la pleine fonctionnalité 36-V après puissance de batterie initiale
  • Le minimum 2,3 V lors du fonctionnement après se réveillent
• L'approvisionnement clôture (avec les FETs internes)
  • 6-V Mâle-poussée synchrone Preregulator
  • 5-V, 284-mA LDO (POUVEZ)
  • 3.3-V ou 5-V, 350-mA LDO (MCU)
  • 2 LDOs protégé pour l'offre ou les périphériques de capteur
    • 120 mA pour l'offre 1 (VSOUT1), 20 mA de capteur pour l'offre 2 (VSOUT2) de capteur
    • Le mode de cheminement configurable (dépistant le Pin d'entrée), ou le 3.3-V ou le 5-V ont fixé la tension de sortie
    • Protection de la Court-à-terre et de batterie
  • Pompe de charge : 6-V minimum, maximum 11-V au-dessus de tension de batterie
• Surveillance et protection
  • Surveillance indépendante de sousvoltage et de surtension sur tous les sorties de régulateur, tension de batterie, et approvisionnements internes
  • Les circuits de surveillance de tension, y compris la référence indépendante de Bandgap, assurée à partir de la tension de batterie distincte ont entré le Pin
  • Auto-test sur toute la surveillance de tension (pendant la mise sous tension et après du cycle initial lancé par MCU externe)
  • Tous les approvisionnements se sont protégés avec la limite actuelle et l'avertissement préalable et l'arrêt de surchauffe
• Surveillance de Direction-angle (SAM)
  • 2 comparateurs de signal pour des signaux de capteur de position
  • Compteur de rotation
  • Mode de basse puissance avec prélever périodiquement des signaux de capteur de position
  • Commutateurs pour Passer-à travers des signaux de capteur à MCU
• Interface de microcontrôleur
  • Fenêtre ouverte et étroite ou fonction question-réponse de chien de garde
  • Moniteur d'Erreur-signal de la Serrure-étape MCU
  • État DIAGNOSTIQUE pour effectuer des autotests de dispositif et des diagnostics de système
  • État SÛR pour la protection de dispositif et de système lors de la défaillance du système détectée
  • Moniteur d'horloge pour l'oscillateur interne
  • Autotest intégré d'analogue et de logique
  • Centre de détection et de contrôle sur des registres de mémoire non-volatile aussi bien que de dispositif et de configuration système et des communications de SPI
  • Circuit de remise pour MCU
  • Pin diagnostique de sortie
• SPI avec le centre de détection et de contrôle sur la commande plus des données
• Rapport d'erreurs par des inscriptions de SPI aux erreurs au niveau au niveau système et de dispositif
• Sortie de Permettre-commande pour désactiver les Puissance-étapes externes sur toute défaillance du système détectée
• Réveillez-vous par Pin d'allumage (allumage) ou Pin de CAN_WU (émetteur-récepteur ou toute autre fonction)

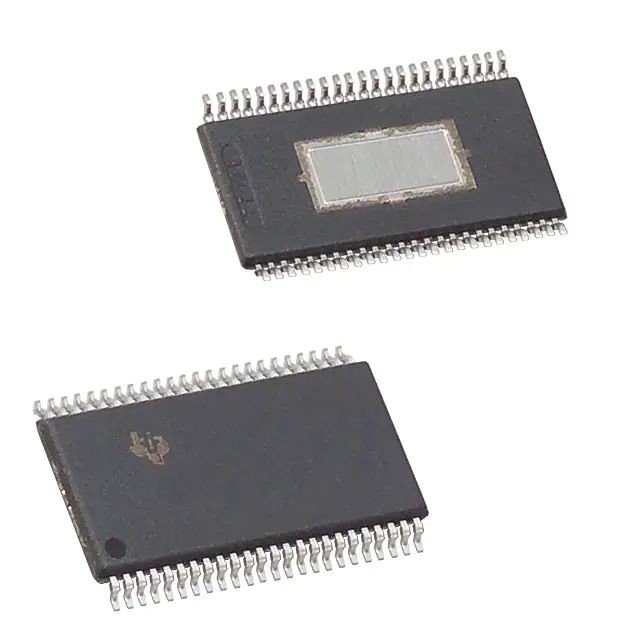

• paquet de 48-Pin HTSSOP PowerPAD™ IC
