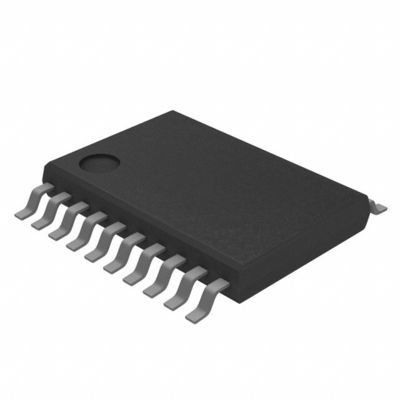

Traducteur stable IC, traducteur de la tension 100Mbps de niveau de logique de TXB0108PWR

  • Stable 100Mbps Voltage Translator IC , TXB0108PWR Logic Level Translator
Nom de marque Texas Instruments
Numéro de modèle TXB0108PWR
Quantité de commande min 1
Prix Based on current price
Détails d'emballage boîte antistatique en sac et en carton
Délai de livraison 3-5 jours de travail
Conditions de paiement T/T
Capacité d'approvisionnement en stock

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Traducteur Type Niveau de tension Type de la Manche Bidirectionnel
Nombre de circuits 1 Canaux par circuit 8
Tension - VCCA 1,2 V | 3,6 V Tension - VCCB 1,65 V | 5,5 V
Signal d'entrée - Le signal de sortie -
Type de sortie Tri-état, non inversé Débit 100Mbps
Température de fonctionnement -40°C | 85°C (VENTRES) Caractéristiques Détection d'Automatique-direction
Montage du type Bâti extérieur Paquet/cas 20-TSSOP (0,173", largeur de 4.40mm)
Paquet de dispositif de fournisseur 20-TSSOP
Mettre en évidence

Traducteur stable IC de tension

,

traducteur IC de la tension 100Mbps

,

Traducteur de niveau de logique de TXB0108PWR
Laisser un message
Description de produit

TRADUCTEUR BIDIR 20TSSOP Texas Instruments de TXB0108PWR IC

Détails de produit

Description

Ce traducteur à 8 bits noninverting comporte deux individuellement rails configurables de puissance. Le but du port d'A est de surveiller VCCA. N'importe quelle tension de source entre 1,2 et 3,6 volts est soutenue par VCCA. Le port de B est employé pour surveiller le VCCB. N'importe quelle tension de source entre 1,65 V et 5,5 V semble acceptable à VCCB. Ceci permet la traduction de basse tension universelle bidirectionnelle entre les noeuds l'uns des de tension 1.2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V, et 5-V. La valeur de VCCA ne sera pas davantage que la valeur de VCCB.


Toutes les sorties deviennent à grande impédance quand sortie-permettez l'entrée (OE) est bas. Le circuit d'entrée d'OE du TXB0108 est actionné par VCCA.

Ce dispositif est conçu entièrement pour des applications basées sur Ioff de partiel-puissance-vers le bas. Les circuits d'Ioff désactivent les sorties quand le dispositif est coupé, éliminant le refoulement actuel dangereux par le dispositif.


Reliez OE à la terre par une résistance d'avancement du film pour maintenir la situation à grande impédance pendant la mise sous tension ou la puissance-vers le bas ; la valeur minimum de la résistance est placée par les capacités du l'actuel-approvisionnement du conducteur.

Caractéristiques

• 1,2 V à 3,6 V sur un port et 1,65 V à 5,5 V sur le port de B (≤ VCCB de VCCA)
• VCC caractéristique d'isolement – si l'un ou l'autre d'entrée VCC est à la terre, toutes les sorties sont dans l'état à grande impédance
• Circuit d'entrée d'OE référencé à VCCA
• Consommation de puissance faible, 4 μA ICC maximum
• Ioff soutient l'opération de mode de Partiel-puissance-Vers le bas
• La représentation de verrou- dépasse 100 mA par JESD 78, classe II
• La protection d'ESD dépasse JESD 22
– Un port
• modèle du corps humain 2000-V (A114-B)
• modèle du Charger-dispositif 1000-V (C101)
– Port de B
• modèle de corps humain de ±15-kV (A114-B)
• modèle de corps humain de ±8-kV (A114-B) (paquet de YZP seul)
• modèle du Charger-dispositif 1000-V (C101)

Applications

• Combiné
• Smartphone
• Tablette
• PC de bureau

Caractéristiques

Attribut Valeur d'attribut
Fabricant Texas Instruments
Catégorie de produit Traducteurs de tension, machinistes de niveau
Série TXB0108
Emballage Emballage alternatif
Unité-poids 0,002716 onces
De style du support SMD/SMT
Paquet-cas 20-TSSOP (0,173", largeur de 4.40mm)
L'Actionner-température -40°C | 85°C (VENTRES)
De type support Bâti extérieur
De type sortie De trois états, Non-inversé
Caractéristiques Détection d'Automatique-direction
Fournisseur-Dispositif-paquet 20-TSSOP
Nombre-de-circuits 1 circuit
Taux des données 100Mbps
De type logique Traducteur de niveau de tension
De type traducteur Niveau de tension
De type canal Bidirectionnel
Canal-par-circuit 8
Tension-VCCA 1,2 V | 3,6 V
Tension-VCCB 1,65 V | 5,5 V
Entrée-signal -
Sortie-signal -
Température de fonctionnement maximum + 85 C
Gamme de température de fonctionnement - 40 C
Approvisionnement-Tension-maximum 3,6 V 5,5 V
Approvisionnement-Tension-minute 1,2 V 1,65 V
Paquet-cas TSSOP-20
Retard de propagation 9,5 NS
Mfr Texas Instruments
Série -
Paquet Bande et bande de coupe de la bobine (TR) (CT) Digi-Reel®
Produit-statut Actif
Nombre-de-circuits 1
De type sortie De trois états Non-inversé
Paquet-cas 20-TSSOP (largeur de 0,173" de 4.40mm)
Base-Produit-nombre TXB0108

Descriptions

Traducteur Bidirectional de niveau de tension la 1 Manche 100Mbps 20-TSSOP du circuit 8
Traducteur 20-Pin TSSOP T/R de niveau de tension
Traduction - traducteur niveau des v bidirectionnel à 8 bits de niveaux de tension
