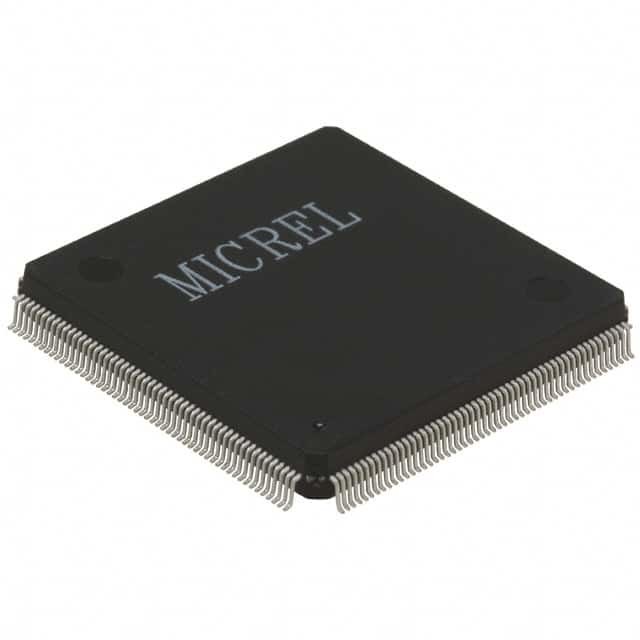

Circuit intégré durable IC de KSZ8999I 10/100 technologie de la puce 208PQFP

Description générale

Le KS8999 contient huit émetteurs-récepteurs de 10/100 couche physique, neuf unités de MAC (Media Access Control) avec un commutateur intégré de la couche 2. Le dispositif fonctionne en deux modes. Le premier mode est un commutateur huit intégré gauche et le deuxième est comme commutateur de neuf ports avec le neuvième disponible gauche par un MII (interface indépendante de médias).

Caractéristiques

• port 9 (8+1) 10/100 commutateur intégré avec huit émetteurs-récepteurs de couche physique et une interface de MII/SNI
• Commutateur avancé d'Ethernet avec le tampon de cadre interne
- octet 128K de SRAM sur la puce pour l'amortissement de cadre
- largeur de bande de mémoire de la haute performance 2.0Gbps
- Réception et transmission de vitesse de fil
- Le moteur intégré de consultation d'adresse, soutient 1K le MAC qu'absolu adresse
- Étude d'adresse, vieillissement d'adresse et migration automatiques d'adresse
• Caractéristiques avancées de commutateur
- Soutient la priorité 802.1p et la priorité basée gauche
- Les appuis mettent en communication VLAN basé
- Soutient le cadre de 1536 octets pour l'étiquette de VLAN
- Soutient la priorité de DiffServ, 802.1p a basé la priorité ou la protection de broadcast storm basée par port prioritaire o
• Technologie prouvée d'émetteur-récepteur pour UTP et l'opération de fibre
- mode de fonctionnement 10BaseT, 100BaseTX et 100BaseFX
- Soutiens d'UTP ou fibre sur chacun des 8 ports
- Indicateurs du lien, de l'activité, de pleins/de semi-duplex et vitesse
- Le matériel ont basé 10/100, plein/moitié, le contrôle de flux et l'automatique-négociation
- Différents modes obligatoires gauches (duplex, 100BaseTX) quand l'automatique-négociation est handicapée
- Contrôle de flux duplex d'IEEE 802.3x
- Contrôle de flux semi-duplex de contre-pression
• Soutient le croisement automatique de MDI/MDI-X
• Interface externe de MAC (fil MII ou 7) pour des applications de routeur
• Opération Unmanaged par l'intermédiaire du cerclage ou EEPROM au temps de remise de système (voir la section de circuit remise à zéro de référence)
• Appui complet de LED
• Alimentation de l'énergie 2.0V simple avec des options pour l'entrée-sortie 2.5V et 3.3V
• 900 mA (1.80W) comprenant l'examen médical transmettent des conducteurs
• Soutient le message publicitaire et la température d'industrie
- Température ambiante commerciale : 0°C à +70°C (KS8999)
- Température ambiante industrielle : – 40°C à +85°C (KS8999I)
• Soutient les produits sans plomb :
- Température ambiante commerciale : 0°C à +70°C (KSZ8999)
- Température ambiante industrielle : – 40°C à +85°C (KSZ8999I)
• Disponible en 208 paquet de la goupille PQFP
