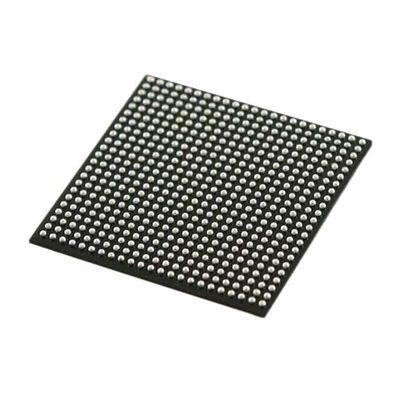

Entrée-sortie 484FBGA 1.15V-1.25V de la borne 328 d'EP4CE30F23C8N FPGA IC 200MHz 484

[Altera]

La nouvelle famille de dispositif de Cyclone® IV FPGA d'Altera prolonge la direction de série de FPGA de cyclone en fournissant au marché le plus peu coûteux, FPGAs le plus de basse puissance, maintenant une variante d'émetteur-récepteur. Des dispositifs du cyclone IV sont visés aux applications à fort débit et sensibles au coût, permettant à des concepteurs de systèmes de répondre à des exigences croissantes de largeur de bande tout en abaissant des coûts.

Caractéristiques de famille de dispositif du cyclone IV

La famille de dispositif du cyclone IV offre les caractéristiques suivantes :
■Tissu bon marché et de basse puissance de FPGA :
■6K aux éléments logiques 150K
■Mi-bande jusqu'à 6,3 de mémoire incluse
■Jusqu'à 360 18 multiplicateurs du × 18 pour DSP traitant des applications intensives
■Protocole jetant un pont sur des demandes de puissance de total d'au-dessous de 1,5 W
■Les dispositifs du cyclone IV GX offrent jusqu'à huit émetteurs-récepteurs ultra-rapides qui fournissent :
■Débits jusqu'à 3,125 GBP
■Encodeur 8B/10B/décodeur
■attachement physique à 8 bits ou de 10 médias de bit (PMA) à l'interface de codage physique de la couche inférieure (PCS)
■Serializer d'octet/deserializer (SERDES)
■Dispositif d'alignement de Word
■Évaluez le fifo assorti
■TX a mordu la pantoufle pour l'interface par radio publique commune (CPRI)
■Ralenti électrique
■Reconfiguration dynamique de canal te permettant de changer des andprotocols de débits en marche
■Égalisation et pré-accent statiques pour l'intégrité du signal supérieure
■150 mW par puissance de canal
■Structure de synchronisation flexible pour soutenir des protocoles multiples dans un bloc simple d'émetteur-récepteur
■Les dispositifs du cyclone IV GX offrent ont consacré l'IP dur pour PCI Express (TUYAU) (PCIe) la GEN 1 :
■configurations de la ruelle ×1, ×2, et ×4
■Configurations de point final et de racine-port
■Charge utile de jusqu'à 256 octets
■Un canal virtuel
■Tampon de nouvelle tentative de 2 KBs
■Tampon de récepteur de 4 KBs (Rx)
■Les dispositifs du cyclone IV GX offrent un large éventail d'appui de protocole :
■GEN de PCIe (TUYAU) 1 ×1, ×2, et ×4 (2,5 GBP)
■Gigabit Ethernet (1,25 GBP)
■CPRI (jusqu'à 3,072 GBP)
■XAUI (3,125 GBP)
■Interface numérique périodique de taux triple (IDS) (jusqu'à 2,97 GBP)
■RapidIO périodique (3,125 GBP)
■Mode de base (jusqu'à 3,125 GBP)
■V-par-Un (jusqu'à 3,0 GBP)
■DisplayPort (2,7 GBP)
■Attachement périodique de technologie de pointe (SATA) (jusqu'à 3,0 GBP)
■OBSAI (jusqu'à 3,072 GBP)
■Jusqu'à 532 utilisateur I/Os
■LVDS connecte l'émetteur jusqu'à de 840 Mbps (Tx), 875 Mbps Rx
■Soutien des interfaces de DDR2 SDRAM jusqu'à 200 mégahertz
■Soutien de QDRII SRAM et de la RDA SDRAM jusqu'à 167 mégahertz
■Jusqu'à huit boucles à verrouillage déphasé (PLLs) par dispositif
■Offert dans les catégories commerciales et industrielles de la température
