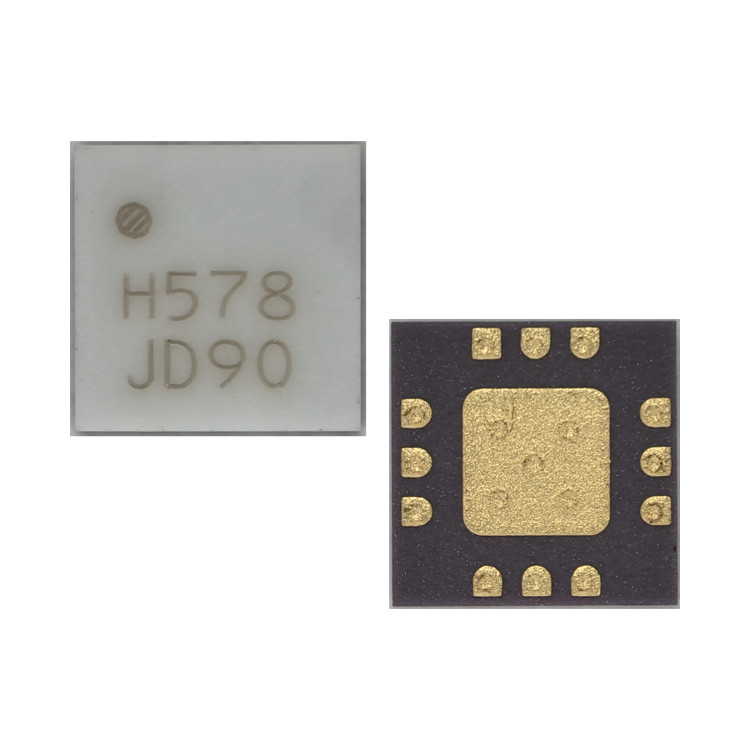

HMC578LC3B IC MULTIPLIER X2 BB 12SMD Dispositifs analogiques inc.

  • HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.
Nom de marque Analog Devices Inc.
Numéro de modèle HMC578LC3B
Quantité de commande min 1
Prix Based on current price
Détails d'emballage boîte antistatique en sac et en carton
Délai de livraison 3 à 5 jours ouvrables
Conditions de paiement T/T
Capacité d'approvisionnement En stock

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Fonction Multiplicateur de fréquence Fréquence 23 GHz à 33 GHz
Type de rf DBS, VSAT Attributs secondaires -
Type de montage Monture de surface Emballage / boîtier 12-VFQFN a exposé la protection
Paquet de dispositifs fournis par le fournisseur 12-SMT (3x3)
Mettre en évidence

IC RF

,

Module de circuit intégré RF

,

Module de puce à circuits intégrés RF
Laisser un message
Description de produit

Détails du produit

Description générale

Le HMC578LC3B est un multiplicateur de fréquence à large bande x2 actif utilisant la technologie GaAs PHEMT dans un ensemble SMT sans plomb conforme à la RoHS.le multiplicateur fournit une puissance de sortie typique de +15 dBm de 24 à 33 GHzLes isolations Fo et 3Fo sont respectivement > 20 dBc et > 30 dBc à 28 GHz. Le HMC578LC3B est idéal pour une utilisation dans les chaînes de multiplicateurs LO pour les radios Pt à Pt et VSAT, ce qui réduit le nombre de pièces par rapport àles approches traditionnellesLe bruit de phase SSB à faible additif de -129 dBc/Hz à 100 kHz de décalage aide à maintenir de bonnes performances sonores du système.et permet l'utilisation de techniques de fabrication de montage de surface.

Caractéristiques

Puissance de sortie élevée: +15 dBm
Moteur à faible puissance d'entrée: 0 à +6 dBm
Fo Isolement: > 20 dBc @ Fout= 28 GHz
Le bruit de phase SSB à 100 KHz: -132 dBc/Hz
L'alimentation unique: +5V@ 81 mA
Le produit doit être conforme à la norme RoHS.

Applications typiques

Le HMC578LC3B est adapté:
• Applications de génération d'horloges: SONET OC-192 et SDH STM-64
• Radios point à point et VSAT
• Instruments de test
• Militaire et spatial

Les spécifications

Attribut Valeur attribuée
Produit de fabrication Appareils analogiques
Catégorie de produits Les puces IC
Série HMC578G
Le type Multiplicateur
Emballage Emballage alternatif à bande coupée
Mode de montage DSM/SMT
Boîtier de colis La couche exposée 12-VFQFN
Fréquence 23 GHz à 33 GHz
Technologie GaAs
Plage de fréquences 23 à 33 GHz
Fonction Multiplicateur de fréquence
Nombre de chaînes 2e chaîne
Produit fourni par le fournisseur 12 SMT (3x3)
Les gains -
Fréquence des essais -
Type de fréquence RF VSAT, DBS
Attributs secondaires -
Pd - Dissipation de puissance 670 mW
Température de fonctionnement maximale + 85 C
Plage de température de fonctionnement - Quarante degrés.
Voltage d'alimentation de fonctionnement 5 V
Courant d'alimentation en fonctionnement 81 mA
Fréquence de fonctionnement 33 GHz
Figure du bruit de la NF -
P1dB-point de compression -
Boîtier de colis Le numéro de référence
OIP3-Interception de troisième ordre -
Perte par entrée-retour 10 dB

Décrits

Multiplicateurs RF actifs x2 de 23 GHz à 33 GHz Sortie 12 broches CQFN EP T/R
Amplificateur RF x2 SMT multifonctionnel actif 24 - 33 GHz
