Description générale

Les amplificateurs à faible coût, unidirectionnels/bidirectionnels, à côté de l'amplificateur, sont idéaux pour surveiller les courants de charge et de décharge de la batterie dans les ordinateurs portables, les téléphones portables,et autres équipements portablesCes appareils disposent d'une large plage de tension d'entrée en mode commun de -0,1V à +28V, d'un courant d'alimentation de 20 μA faible avec VOS inférieur à 0,4 mV et d'une précision de gain supérieure à 1,0%.La plage de mode commun d'entrée est indépendante de la tension d'alimentation, ce qui garantit que les informations relatives au sens du courant restent exactes même lorsque le rail de mesure est court-circuité à la terre.
Le MAX9928F est équipé d'un courant de sortie avec un rapport de transconductivité de 5μA/mV. Une résistance externe convertit le courant de sortie en tension,permettant un gain réglable de sorte que la tension de détection d'entrée puisse être assortie à l'oscillation d'entrée ADC maximaleLe MAX9929F a une sortie de tension et intègre une résistance de sortie de 10kΩ pour un gain de tension fixe de 50V/V.
Une sortie SIGN numérique indique la direction du débit de courant, de sorte que l'utilisateur peut utiliser la gamme complète d'entrée ADC pour mesurer à la fois les courants de charge et de décharge.

Caractéristiques

* Large plage de -0,1V à +28V en mode commun, indépendante de la tension d'alimentation
* Voltage d'alimentation de fonctionnement de 2,5 V à 5,5 V
* 20 μA de courant d'alimentation silencieux
* 0,4 mV (max) Voltage de décalage d'entrée
* Précision de gain supérieure à 1% (maximum)
* Sortie SIGN Indique la polarité du courant
* Des versions de transconductivité et de gain sont disponibles
Le système d'aération doit être équipé d'un système d'aération de puissance de 5 μA/mV (MAX9928F).
Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
* Compatible avec le MAX4372 en UCSP

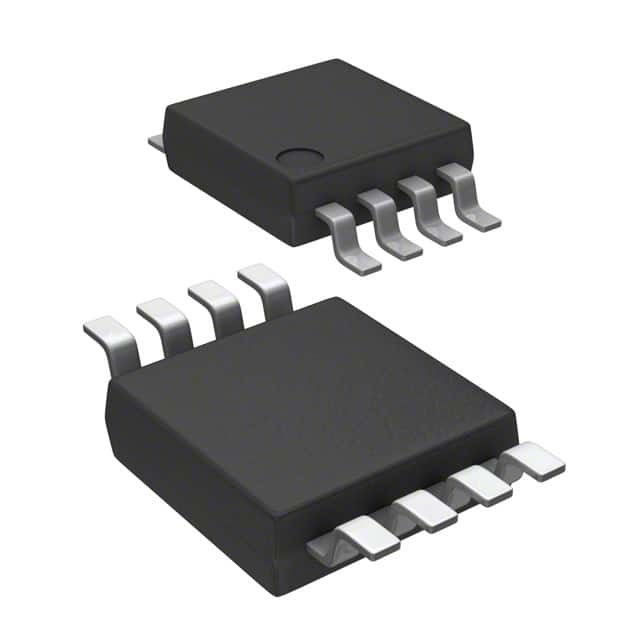

* Disponible dans les paquets UCSP ultra-petit, 3x2 (1 mm x 1,5 mm) et 8 pin μMAX

Applications

Surveillance des courants de charge/décharge dans les systèmes portables/alimentés par batterie
Les ordinateurs portables
Surveillance des courants au niveau du système général/de la direction
Des batteries/chargeurs intelligents
Source de courant de précision
Téléphones portables intelligents
Charge/décharge du supercondensateur
