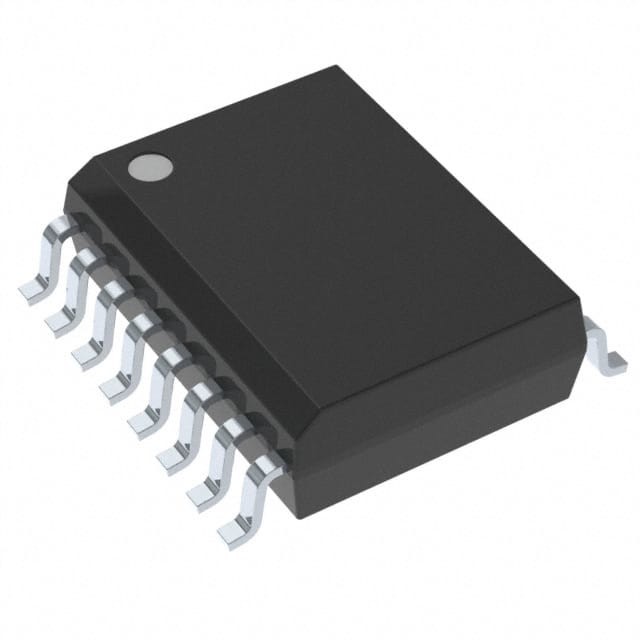

Op200GSZ-REEL IC OPAMP GP 2 CIRCUIT 16SOIC Analogue Devices Inc. Elle a été créée par l'entreprise

Définition générale

L'OP200 est le premier amplificateur monolithique à double fonctionnement à offrir des performances de précision de type OP77.l'OP200 combine des performances de précision avec les économies d'espace et de coûts offertes par un double amplificateur.
L'OP200 est doté d'une tension de décalage d'entrée extrêmement basse inférieure à 75 μV avec une dérive inférieure à 0,5 μV/°C, garantie sur toute la plage de température militaire.000Pour les appareils de traitement des ondes, les caractéristiques suivantes sont utilisées:Le découpage Zener Zap sur puce est utilisé pour atteindre la tension de décalage d'entrée extrêmement faible de l'OP200 et élimine le besoin de tirer de décalage.
La consommation d'énergie de l'OP200 est faible, chaque amplificateur utilisant moins de 725 μA de courant d'alimentation.Cependant, l'OP200 offre des améliorations significatives par rapport à cet amplificateur optique standard de l'industrie.La densité sonore de tension de l'OP200, 11 nV/√Hz à 1 kHz, est la moitié de celle de la plupart des appareils concurrents.
L'OP200 est compatible avec les broches OP221, LM158, MC1458/MC1558 et LT1013.
L'OP200 est un choix idéal pour les applications nécessitant plusieurs amplificateurs de précision et où une faible consommation d'énergie est essentielle.
Pour un amplificateur op quad de précision, voir l'OP400.

Caractéristiques

Voltage de décalage d'entrée faible: 75 μV maximum
Faible décalage de tension de décalage, supérieur à −55°C < TA < +125°C 0,5 μV/°C maximum
Faible courant d'alimentation (par amplificateur): 725 μA maximum
Gain élevé en boucle ouverte: 5000 V/mV minimum
Courant de déviation d'entrée faible: 2 nA maximum
Densité de tension sonore basse: 11 nV/√Hz à 1 kHz
Stable avec de grandes charges capacitives: 10 nF typiques
