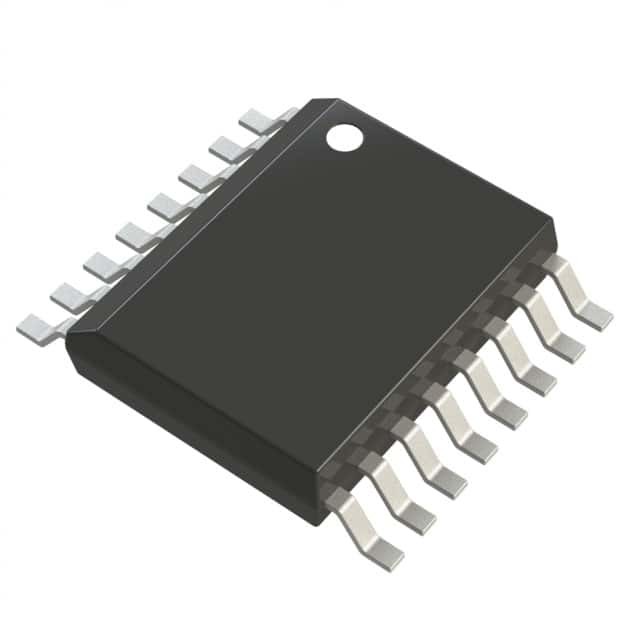

LT6222CGN#PBF IC OPAMP GP 4 CIRCUIT 16SSOP Des appareils analogiques inc.

Définition

Les amplificateurs LT® 6220/LT6221/LT6222 sont des amplificateurs de fonctionnement simple/double/quad, à faible puissance, à entrée et à sortie de train à train à grande vitesse avec d'excellentes performances en courant continu.Le LT6220/LT6221/LT6222 présente un courant d'alimentation réduit, une tension de décalage d'entrée inférieure, un courant de déviation d'entrée inférieur et un gain de courant continu plus élevé que d'autres appareils d'une bande passante comparable.

Caractéristiques

■ Produit de bande passante de gain: 60 MHz
■ La portée du mode commun d'entrée comprend les deux rails
■ Les variations de production de rail à rail
■ Faible courant calme: 1 mA max
■ Voltage de décalage d'entrée: 350 μV maximum
■ Courant de biais d'entrée: 150nA max
■ Large plage d'alimentation: de 2,2 à 12,6 V
■ Courant de sortie élevé: 50 mA
■ Bruit à basse tension: 10nV√Hz
■ Taux d'engrenage: 20 V/μs
■ Rejet du mode commun: 102 dB
■ Rejet de l'alimentation électrique: 105 dB
■ Gain en boucle ouverte: 100 V/mV
■ Plage de température de fonctionnement: de 40 à 85 °C
■ Unique dans le SO à 8 broches et le SO à 5 broches à profil bas ((1 mm) ThinSOT^TMLes colis
■ Double dans les paquets SO et DFN à 8 broches (3 mm x 3 mm)
■ Quad dans le paquet SSOP à 16 broches

Applications

■ Traitement des signaux basse tension et haute fréquence
■ Convertisseurs A/D de conduite
■ Amplificateurs tampon rail-rail
■ Filtres actifs
■ Amplificateurs vidéo
■ Amplificateurs de détection de courant rapide
