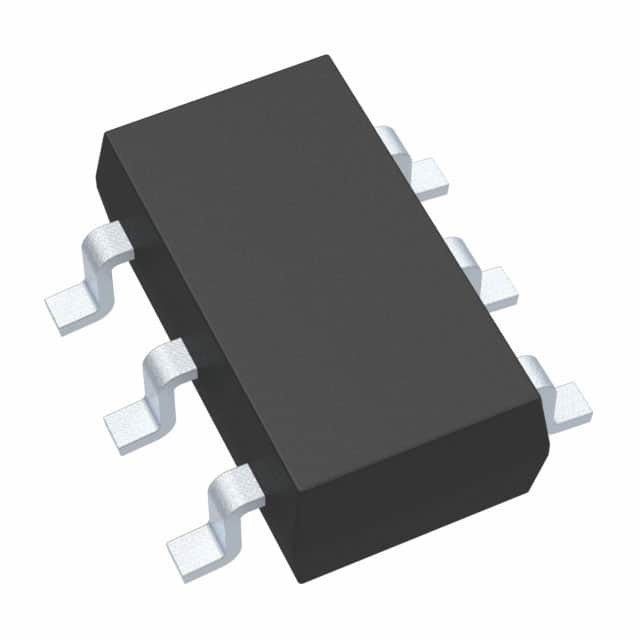

MAX4073HAUT+T IC CURRENT SENSE 1 CIRCUIT SOT6 Analog Devices Inc./Maxim intégré

Description générale

L'amplificateur à faible coût MAX4073 est doté d'une sortie de tension qui élimine le besoin de résistances de réglage de gain, ce qui le rend idéal pour les téléphones cellulaires, ordinateurs portables, PDA,et d'autres systèmes où la surveillance en cours est crucialeLa surveillance du courant de côté haut n'interfère pas avec la trajectoire au sol du chargeur de batterie, ce qui rend le MAX4073 particulièrement utile dans les systèmes alimentés par batterie.La plage d'entrée en mode commun de +2V à +28V est indépendante de la tension d'alimentationLa large bande passante de 1,8 MHz du MAX4073 le rend adapté à une utilisation dans les circuits de commande du chargeur de batterie.

Caractéristiques

* Solution peu coûteuse, compacte et adaptée au courant
* Trois versions de gain disponibles +20V/V (MAX4073T) +50V/V (MAX4073F) +100V/V (MAX4073H)
* ± 1,0% Précision à pleine échelle
* Courant d'alimentation de 500 μA
* Large bande passante de 1,8 MHz
* alimentation de fonctionnement de 3 à 28 V
* Large plage de 2 à 28 V en mode commun indépendamment de la tension d'alimentation
* Plage de température automobile (-40°C à +125°C)
* Disponible dans un paquet SC70 à 5 broches

Applications

Téléphones portables
Les ordinateurs portables
Systèmes portables/alimentés par batterie
Des batteries/chargeurs intelligents
Appareils électroniques
Systèmes de gestion de l'énergie
Contrôle du biais de l'AP
Surveillance générale des courants au niveau du système/de la carte
Source de courant de précision
