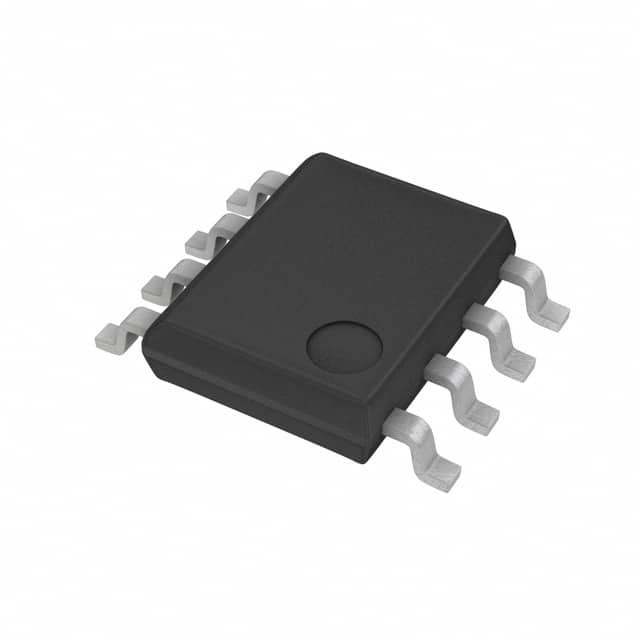

LM258AST IC OPAMP GP 2 Circuit 8MINISO STMicroélectronique
| Nom de marque | STMicroelectronics |
|---|---|
| Numéro de modèle | LM258AST |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | sacs antistatiques et boîtes en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | en stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Type d'amplificateur | Objectif général | Nombre de circuits | 2 |
|---|---|---|---|
| Type de sortie | - | Vitesse de balayage | 0,6 V/µs |
| Produit de largeur de bande de gain | 1,1 mégahertz | -3db de bande passante | - |
| Actuel - polarisation d'entrée | Na 20 | Tension - compensation d'entrée | 1 système mv |
| Actuel - approvisionnement | 700µA (canaux x2) | Actuel - sortie/Manche | 40 mA |
| Tension - envergure d'approvisionnement (minute) | 3 V | Tension - envergure d'approvisionnement (maximum) | 30V |
| Température de fonctionnement | -40°C à 105°C | Type de montage | Monture de surface |
| Emballage / boîtier | L'écart entre les deux types d'équipements est de 0,8 mm. | Paquet de dispositifs fournis par le fournisseur | 8-MiniSO |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| LM258AST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM2904ST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM358AST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV358AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV912IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV7722IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM358ST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSU102IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSX562AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV358IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM358WST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV522IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV522AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSX562IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV772IST | HIGH BANDWIDTH (20MHZ) LOW OFFSE | |
| TSB622IST | LOW POWER, 1.7MHZ, RAIL-TO-RAIL | |
| TSB572IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX922IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| LM2904YST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV992IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV612IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV7722IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TS462CST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV912AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV622AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| LMV822IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LMX358IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LMV822AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV522AIYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSZ182IST | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| TSV852IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX632IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| OA2NP34S | IC CMOS 2 CIRCUIT 8MINISO | |
| TSX562AIYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV792IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV852AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSB712IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSU112IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSU112IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSX7192IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSC2011IYST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| TSC2012IYST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| LM2904BYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV6192IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TS1872AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV772IYST | HIGH BANDWIDTH (20MHZ) LOW OFFSE | |
| TSV712IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSC2011IST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| TSZ122IST | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| LM358AWST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSZ182IYST | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| TSC200IST | LOW / HIGH SIDE BIDIRECTIONAL, Z | |
| TSC2010IST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| TSC2010IYST | IC CURR SENSE 1 CIRCUIT 8MINISO | |
| LMV358LIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV992AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV612AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB572IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV622IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV632IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV522IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV992AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX632IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB712IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSZ122IYST | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| TSX712IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB7192AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSB7192IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX712IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB7192AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSB712AIYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LMC6482IST | IC CMOS 2 CIRCUIT 8MINISO | |
| LMV822IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LMV822AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TS1852AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TS1852IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX7192IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSB712AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| LM258WYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV6292IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV6392IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV732IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV6192AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV6292AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV6392AIST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSV992IYST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV852IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX562IYST | IC CMOS 2 CIRCUIT 8MINISO | |
| TS972IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSV852AIST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| TSX922IST | IC CMOS 2 CIRCUIT 8MINISO | |
| TSB7192IST | IC OPAMP GP 2 CIRCUIT 8MINISO | |
| OA2MPA34S | IC CMOS 2 CIRCUIT 8MINISO | |
| OA2ZHA34S | IC OPAMP ZER-DRIFT 2CIRC 8MINISO | |
| LM258AWYST | IC OPAMP GP 2 CIRCUIT 8MINISO |
Description de produit
Détails du produit
LM258AST Description
L'amplificateur d'instrumentation LM258AST est composé de deux amplificateurs indépendants à gain élevé,amplificateurs opérationnels à compensation de fréquence interne spécialement conçus pour fonctionner à partir d'une seule source d'alimentation sur une large plage de tensionLes amplificateurs à transducteurs, les amplificateurs à inversion couplés à courant alternatif, les amplificateurs à induction,et tous les circuits op amp peuvent maintenant être mis en œuvre plus facilement dans les systèmes d'alimentation.
Caractéristiques du LM258AST
• Compensation de fréquence mise en œuvre en interne
• Grand gain de tension en courant continu: 100 dB
• Large bande passante (gain unitaire): 1,1 MHz (compensée par la température)
• Courant d'alimentation très faible par canal essentiellement indépendant de la tension d'alimentation
• Faible courant de déviation d'entrée: 20 nA (compensé par température)
• Faible tension de décalage d'entrée: 2 mV
• Faible courant de décalage d'entrée: 2 nA
• L'intervalle de tension de l'entrée à mode commun inclut les rails négatifs
• Plage de tension d'entrée différentielle égale à la tension d'alimentation
• Grand basculement de tension de sortie de 0 V à (VCC+ - 1,5 V)
LM258AST Applications
• Amplificateur inversant couplé CA
• Amplificateur de courant continu non inversant
• Amplificateur non inversant coupé CA
• Amplificateur de somme DC
• Amplificateurs de transducteurs
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | STMicroélectronique |
| Catégorie de produits | Amplificateur d'instrumentation |
| Série | LM258 |
| Produit | Amplificateurs opérationnels |
| Emballage | Tuyaux |
| Mode de montage | DSM/SMT |
| Technologie | Bipolaire |
| Nombre de chaînes | 2e chaîne |
| Type d'amplificateur | Amplificateur à faible puissance |
| Fermeture | Aucune fermeture |
| Température de fonctionnement maximale | + 105 C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Courant d'alimentation en fonctionnement | 1.2 mA |
| Voltage d'alimentation maximal | 30 V |
| Le système de régulation de la tension d'alimentation doit être conforme à la norme ISO 7638:2003. | 3 V |
| Boîtier de colis | Le mini-SO-8 |
| Le débit d'entrée doit être supérieur ou égal à: | 50 nA |
| Les valeurs d'émission sont calculées à partir des valeurs d'émission de l'appareil. | 3 mV |
| Courant de sortie par canal | 40 mA |
| Ratio de rejet de CMRR en mode commun | 70 dB |
| GBP-Gain-Bandwidth-Produit | 1.1 MHz |
| Taux de réduction de la charge | 0.6 V/us |
| la tension d'entrée-bruit-densité | 55 nV/hertz carré |
| Voltage maximal à double alimentation | +/- 15 V |
| La tension minimale à double alimentation | +/- 1,5 V |
Décrits
Amplificateur à usage général 2 Circuit 8-MiniSO
Op Amp Dual GP 15V/30V 8-Pin MSOP T/R
Amplificateurs opérationnels - Amplificateurs optiques à double faible entrée + 32 V max 40mA
