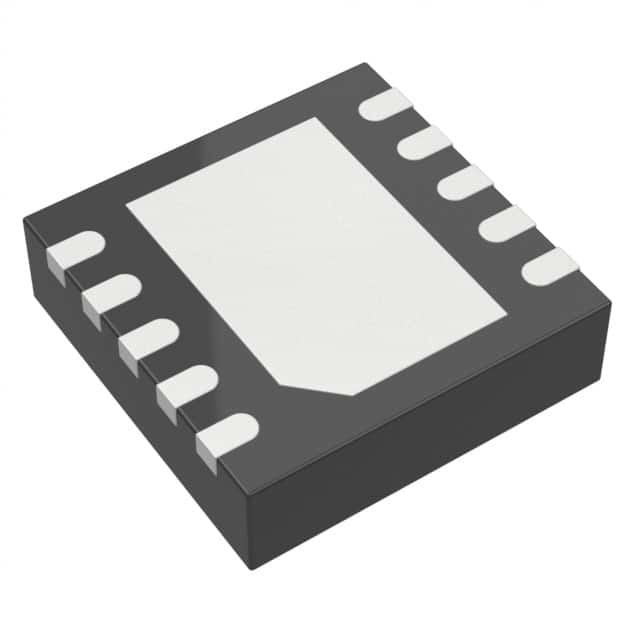

LTC6084CDD#PBF IC CMOS 2 CIRCUIT 10DFN Des appareils analogiques inc.

Définition

Les LTC®6084/LTC6085 sont des amplificateurs fonctionnels CMOS doubles/quad, à faible coût, à faible décalage, d'entrée/sortie rail-rail, stables en gain d'unité, dotés d'un courant de biais d'entrée de 1 pA.
Une bande passante de gain de 1,5 MHz et un taux de déclenchement de 0,5 V/μs, ainsi qu'une large plage d'alimentation et un faible décalage de 0,75 mV,rendre le LTC6084/LTC6085 utile dans une grande variété d'applications allant de l'acquisition de données à l'équipement médical et à l'électronique grand public;Le courant d'alimentation de 110 μA et le mode d'arrêt sont idéaux pour les applications de traitement du signal qui exigent des performances avec une puissance minimale.

Caractéristiques

■ basse tension de décalage: 750 μV maximum
■ Faible dérive de décalage: 5 μV/°C maximum
■ Courant de biais d'entrée faible:
1pA (typique à 25°C)
40pA (≤ 85°C)
■ Les entrées et sorties ferroviaires
■ Voltage de fonctionnement de 2,5 à 5,5 V
■ Produit de bande passante de gain: 1,5 MHz
■ CMRR: 70 dB au minimum
■ PSRR: 94 dB au minimum
■ Courant d'alimentation: 110 μA par amplificateur
■ Courant d'arrêt: 1,1 μA par amplificateur
■ Disponible en MSOP à huit et en DFN à dix
Les paquets (LTC6084) et le SSOP et le DFN à 16 pistes
Les produits de base (LTC6085)

Applications

■ Équipement d'essai portable
■ Équipement médical
■ Électronique grand public
■ L'acquisition de données
