Définition générale

L'AD8137 est un pilote différentiel peu coûteux avec une sortie rail-to-rail qui est idéal pour piloter des ADC 12 bits dans des systèmes sensibles à la puissance et au coût.et son architecture interne de rétroaction en mode commun permet de contrôler sa tension de sortie en mode commun par la tension appliquée à une brocheLa boucle de rétroaction interne fournit également des sorties intrinsèquement équilibrées ainsi que la suppression des produits de distorsion harmonique d'ordre pair.Les configurations de gain entièrement différentielles et à extrémité unique à différentielle sont facilement réalisées par l'AD8137Les réseaux de rétroaction externes composés de quatre résistances déterminent le gain en boucle fermée de l'amplificateur.
L'AD8137 est fabriqué selon le procédé XFCB de deuxième génération breveté par Analog Devices, ce qui lui permet d'atteindre des niveaux de performance élevés avec une consommation d'énergie très faible.

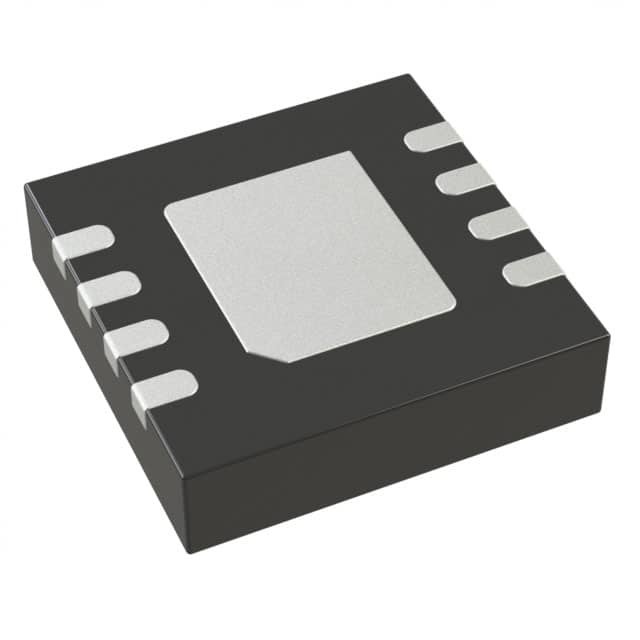

L'AD8137 est disponible dans le petit paquet SOIC à 8 plombs et 3 mm × 3 mm LFCSP. Il est conçu pour fonctionner sur la plage de température industrielle étendue de -40 ° C à +125 ° C.

Caractéristiques

Entièrement différentielle
Extrêmement faible puissance avec fonction d'arrêt
2.6 mA courant d'alimentation en veille @ 5 V
450 μA en mode coupé @ 5 V
Haute vitesse
110 MHz grand signal large bande passante de 3 dB @ G = 1
Taux de déclenchement de 450 V/μs
Performance SFDR à 12 bits @ 500 kHz
Temps de sédimentation rapide: 100 ns à 0,02%
Le niveau de tension de décalage à basse entrée: ±2,6 mV max.
courant de décalage d'entrée faible: 0,45 μA max.
Différentiel d'entrée et de sortie
Différentiel à différentiel ou à un seul terme à différentiel
opération
Sortie rail-rail
Voltage de sortie réglable en mode commun
Gain réglable à l'extérieur
Large plage de tension d'alimentation: de 2,7 V à 12 V
Disponible dans un petit paquet SOIC

Applications
Les pilotes ADC de 12 bits
Instruments portables
Applications à piles
Convertisseurs à une extrémité à différentiel
Filtres actifs différentiels
Amplificateurs vidéo
Les changements de niveau
