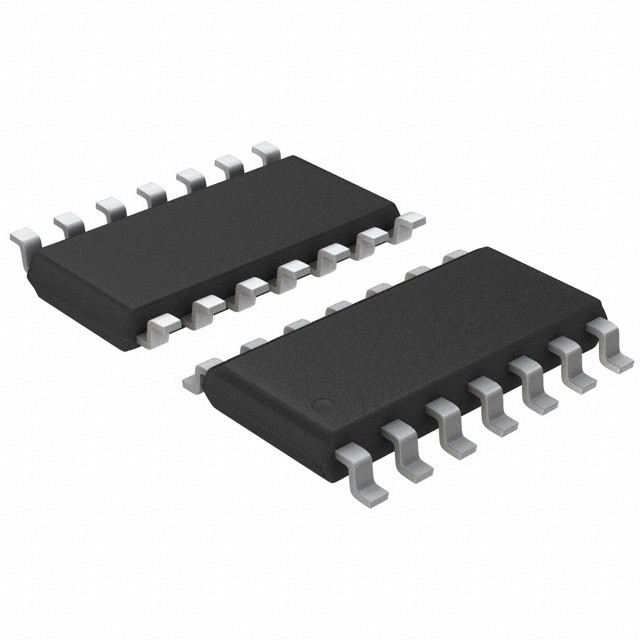

LM2902NSR IC OPAMP GP 4 CIRCUIT 14SO Instruments du Texas
| Nom de marque | Texas Instruments |
|---|---|
| Numéro de modèle | LM2902NSR |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | sacs antistatiques et boîtes en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | en stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Type d'amplificateur | Objectif général | Nombre de circuits | 4 |
|---|---|---|---|
| Type de sortie | - | Vitesse de balayage | 0.5V/µs |
| Produit de largeur de bande de gain | 1,2 MHz | -3db de bande passante | - |
| Actuel - polarisation d'entrée | Na 20 | Tension - compensation d'entrée | 3 système mv |
| Actuel - approvisionnement | 1.4mA (canaux x4) | Actuel - sortie/Manche | 30 mA |
| Tension - envergure d'approvisionnement (minute) | 3 V | Tension - envergure d'approvisionnement (maximum) | 26V |
| Température de fonctionnement | -40°C ~ 125°C (TA) | Type de montage | Monture de surface |
| Emballage / boîtier | 14-SOIC (0,209", largeur de 5.30mm) | Paquet de dispositifs fournis par le fournisseur | 14-SO |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| LM2902NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| MC3403NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324KANSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM348NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324KNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL064INSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC27M4CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC27L4CNS | IC CMOS 4 CIRCUIT 14SO | |
| TLC274CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC274BCNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324NSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL064CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC27L4CNSR | IC CMOS 4 CIRCUIT 14SO | |
| TLC274CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324ANSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL084CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL074CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL064INS | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC27M4CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC2274CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL074ACNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL084ACNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL034CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC2274CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL054CNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC27L9CNSR | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324NSRE4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324NSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| TL074BCNSR | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL074BCNSRE4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC1079CNSR | IC CMOS 4 CIRCUIT 14SO | |
| TLC1079CNSRG4 | IC CMOS 4 CIRCUIT 14SO | |
| TLC2274CNSR-A | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNSE4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNSG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM2902KNSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM324ANSRG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| LM348NSRG4 | IC OPAMP GP 1MHZ 14SO | |
| TL074BCNSRG4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TL074CNSRG4 | IC OPAMP JFET 4 CIRCUIT 14SO | |
| TLC1079CNS | IC CMOS 4 CIRCUIT 14SO | |
| TLC2274CNSG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC2274CNSR-AG4 | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC279CNS | IC CMOS 4 CIRCUIT 14SO | |
| TLC279CNSG4 | IC CMOS 4 CIRCUIT 14SO | |
| TLC27L4BCNS | IC CMOS 4 CIRCUIT 14SO | |
| TLC27L9CNS | IC OPAMP GP 4 CIRCUIT 14SO | |
| TLC27L9CNSG4 | IC OPAMP GP 4 CIRCUIT 14SO |
Description de produit
Détails du produit
Définition
La série LM124/SA534/LM2902 est composée de quatre appareils indépendants, à gain élevé,amplificateurs opérationnels à compensation de fréquence interne conçus spécifiquement pour fonctionner à partir d'une seule source d'alimentation sur une large gamme de tensions.
Caractéristiques
• Compensation interne de fréquence pour gain d'unité• Grand gain de tension en courant continu: 100 dB
• Large bande passante (gain unitaire): 1 MHz (compensée par la température)
• Large gamme d'alimentation électrique
les sources d'alimentation: de ± 1,5 VDC à ± 15 VDC
• très faible débit de courant d'alimentation: essentiellement indépendant de l'alimentation
une tension de 1 mW/ampère op à +5VDC
• Faible courant de biais d'entrée: 45nADC (compensé par température)
• Faible tension de décalage d'entrée: 2mVDC et courant de décalage: 5nADC
• Plage de tension d'entrée différentielle égale à la tension d'alimentation
• Voltage de sortie élevé: 0VDC à VCC-1.5VDC
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Les instruments du Texas |
| Catégorie de produits | Amplificateur d'instrumentation |
| Série | LM2902 |
| Produit | Amplificateurs opérationnels |
| Emballage | Le rouleau |
| Unité de poids | 0.007348 oz |
| Mode de montage | DSM/SMT |
| Technologie | Bipolaire |
| Nombre de chaînes | 4e chaîne |
| Type d'amplificateur | Amplificateur à gain élevé |
| Fermeture | Aucune fermeture |
| Température de fonctionnement maximale | + 125 °C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Courant d'alimentation en fonctionnement | 3 mA |
| Voltage d'alimentation maximal | 26 V |
| Le système de régulation de la tension d'alimentation doit être conforme à la norme ISO 7638:2003. | 3 V |
| Boîtier de colis | SOP-14 |
| Le débit d'entrée doit être supérieur ou égal à: | 250 nA |
| Les valeurs d'émission sont calculées à partir des valeurs d'émission de l'appareil. | 7 mV |
| Voltage en mode commun en Vcm | Trains négatifs à rails positifs - 1,5 V |
| Courant de sortie par canal | 30 mA |
| Ratio de rejet de CMRR en mode commun | 50 dB |
| GBP-Gain-Bandwidth-Produit | 1.2 MHz |
| Taux de réduction de la charge | 0.5 V/us |
| la tension d'entrée-bruit-densité | 35 nV/sqrt Hz |
| Voltage maximal à double alimentation | +/- 13 V |
| La tension minimale à double alimentation | +/- 1,5 V |
Composant fonctionnel compatible
Forme,emballage,composant compatible fonctionnel
| Partie du fabricant | Définition | Produit de fabrication | Comparer |
| LM2902NE4 Circuits d'amplificateur |
Quadruple amplificateur opérationnel à usage général? | Les instruments du Texas | LM2902NSR contre LM2902NE4 |
| LM2902N/NOPB Circuits d'amplificateur |
Amplificateur quad fonctionnel à basse puissance standard 14-PDIP -40 à 85 | Les instruments du Texas | L'aide accordée par l'Allemagne au titre de l'article 107, paragraphe 1, du traité ne peut être considérée comme compatible avec le marché intérieur. |
Décrits
Amplificateur à usage général 4 Circuit 14-SOP
Op Amp Quad GP 13V/26V à 14 broches SOP T/R
Amplificateurs opérationnels - Amplificateurs optiques à usage général
