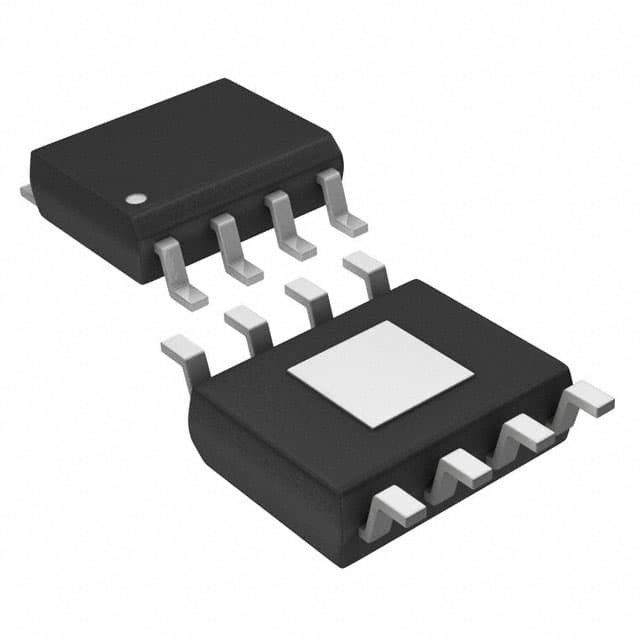

MAX9918ASA+ Amplificateur de sens du courant IC 1 Circuit 8SOIC

Description générale

Les MAX9918/MAX9919/MAX9920 sont des amplificateurs de courant à alimentation unique et de haute précision avec une large plage de mode commun d'entrée allant de -20V à +75V.Ces amplificateurs sont bien adaptés à la surveillance des courants de charges inductives telles que les moteurs et les solénoïdes., où les tensions de mode commun peuvent devenir négatives en raison d'un contrecoup inductif, de conditions de batterie inversées ou d'événements transitoires.

Caractéristiques

* -20V à +75V Plage de tension d'entrée en mode commun
* 400 μV (max) Tension de décalage d'entrée
* 0,6% (max) erreur de précision de gain
* Détection du courant unidirectionnel ou bidirectionnel
* Entrée de référence pour la sortie bidirectionnelle
* 120 kHz, -3 dB de bande passante (MAX9919N)
* Fonctionnement à alimentation unique (4,5 V à 5,5 V)
* 1mA de courant d'alimentation
* courant d'arrêt de 0,5 μA (typique)
* Sortie de rail à rail
* Plage de température automobile de -40°C à +125°C

Applications

Détection du courant du moteur H-bridge
Détection de courant sur solénoïde
Surveillance actuelle des charges inductives
Détection de courant de haute et basse précision
Contrôle de transmission 4x4
Contrôle électronique de l'accélérateur
Surveillance de la charge/décharge des supercondensateurs dans les voitures hybrides
Surveillance précise du courant haute tension
