Description générale

Les amplificateurs MAX4012 simples, MAX4016 doubles, MAX4018 triples et MAX4020 quad op sont des appareils stables à gain d'unité qui combinent des performances à grande vitesse avec des sorties Rail-to-Rail®.Le MAX4018 dispose d'une fonction de désactivation qui réduit le courant d'alimentation à 400 μA et place ses sorties dans un état d'impédance élevéeCes dispositifs fonctionnent à partir d'une alimentation simple de +3,3 à +10 V ou à partir d'une alimentation double de ±1,65 à ±5 V.La plage de tension d'entrée de mode commun dépasse le rail d'alimentation négative (terre dans les applications à alimentation unique).
Ces appareils ne nécessitent que 5,5 mA de courant d'alimentation en repos tout en atteignant une bande passante de 200 MHz -3 dB et un débit de 600 V/μs.Ces pièces sont une excellente solution dans les systèmes à faible puissance/faible tension nécessitant une large bande passanteEn outre, lorsqu'elles sont désactivées, leur haute impédance de sortie les rend idéales pour les applications de multiplexage.
Le MAX4012 est livré dans un pack SOT23 miniature à 5 broches, tandis que le MAX4016 est disponible dans les packages μMAX et SO à 8 broches.

Caractéristiques

* Faible coût
* Haute vitesse:
Largeur de bande de 200 MHz à 3 dB (MAX4012)
La fréquence d'écoulement de l'appareil doit être supérieure ou égale à:
30 MHz 0,1 dB de gain de planéité
Résistance à la traction de 600 V/μs
* Fonctionnement à 3,3 V/5,0 V uniquement
* Sorties ferroviaires
* La plage d'entrée en mode commun dépasse la VEE
* Gain différentiel/phase faible: 0,02%/0,02°
* Faible distorsion à 5 MHz:
- 78 dBc SFDR
-75 dB de distorsion harmonique totale
* Dispositif de sortie élevé: ± 120 mA
* Capacité d'arrêt de 400 μA (MAX4018)
* Impédance de sortie élevée en état d'arrêt (MAX4018)

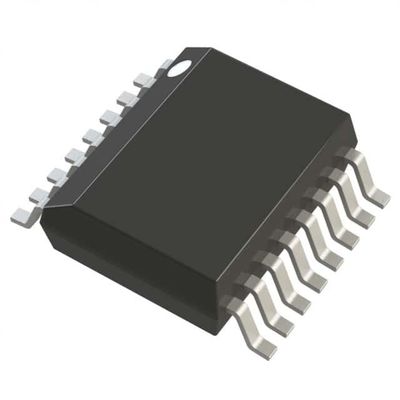

* SOT23-5, μMAX ou QSOP, qui économisent de l'espace

Applications

Boîtes de réglage
Systèmes vidéo de surveillance
Instruments à batterie
Le pilote de ligne vidéo
Interface du convertisseur analogique en numérique
Systèmes d'imagerie CCD
Systèmes de routage et de commutation vidéo
