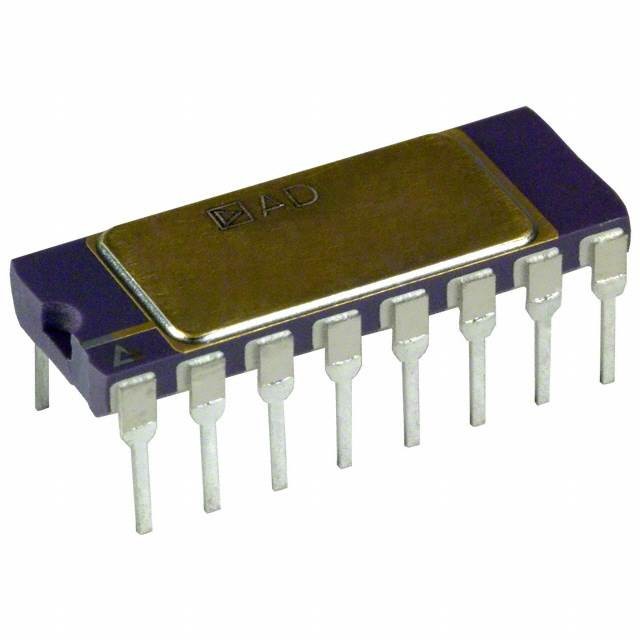

AD524ADZ Amplificateur d'instrumentation monolithique de précision IC 1

Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
Type d'amplificateur | Instrumentation | Nombre de circuits | 1 |
---|---|---|---|
Type de sortie | - | Vitesse de balayage | 5V/µs |
Produit de largeur de bande de gain | 1 MHZ | -3db de bande passante | 1 MHZ |
Actuel - polarisation d'entrée | 50 nA | Tension - compensation d'entrée | µV 250 |
Actuel - approvisionnement | 3.5mA | Actuel - sortie/Manche | - |
Tension - envergure d'approvisionnement (minute) | 12 V | Tension - envergure d'approvisionnement (maximum) | 36 V |
Température de fonctionnement | -25°C | 85°C | Type de montage | À travers le trou |
Emballage / boîtier | 16-CDIP (0,300", 7.62mm) | Paquet de dispositifs fournis par le fournisseur | 16-CDIP |
Mettre en évidence | L'équipement doit être équipé d'un amplificateur d'instruments,IC d'amplificateur d'instrumentation monolithique |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Part Number | Description | |
---|---|---|
AD524ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
AD526ADZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
AD624ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
AD524BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
AD625ADZ | IC INST AMP 1 CIRCUIT 16CDIP | |
AD526BDZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
AD625BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
AD526BD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
AD524BD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD524AD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD624BD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD524CD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD524SD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD526AD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
AD526CD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
AD526SD | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
AD624CD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD624SD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD625AD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD625BD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD625BD/+ | IC AMP INST 25MHZ LN 16CDIP | |
AD625CD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD625SD | IC INST AMP 1 CIRCUIT 16CDIP | |
AD624BDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
AD624CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
AD526CDZ | IC OPAMP PGA 1 CIRCUIT 16CDIP | |
AD625CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
AD524CDZ | IC INST AMP 1 CIRCUIT 16CDIP | |
5962-8771901EA | IC INST AMP 1 CIRCUIT 16CDIP | |
5962-8853901EA | IC INST AMP 1 CIRCUIT 16CDIP | |
AD524SD/883B | IC INST AMP 1 CIRCUIT 16CDIP | |
AD624SD/883B | IC INST AMP 1 CIRCUIT 16CDIP | |
AD625SD/883B | IC INST AMP 1 CIRCUIT 16CERDIP |
Description de produit
Détails du produit
Définition générale
L'AD524 est un amplificateur monolithique d'instrumentation de précision conçu pour les applications d'acquisition de données nécessitant une grande précision dans les pires conditions de fonctionnement.Une combinaison exceptionnelle de haute linéarité, un rejet de mode commun élevé, une faible dérive de tension de décalage et un faible bruit rendent l'AD524 adapté à l'utilisation dans de nombreux systèmes d'acquisition de données.
Caractéristiques
Faible bruit: 0,3 μV p-p à 0,1 Hz à 10 HzFaible non linéaire: 0,003% (G = 1)
CMRR élevé: 120 dB (G = 1000)
Voltage de décalage bas: 50 μV
Décalage de tension de bas décalage: 0,5 μV/°C
Produit de bande passante de gain: 25 MHz
Gains programmables par broche de 1, 10, 100, 1000
Protection des entrées, mise en marche/arrêt
Pas besoin de composants externes
Compensation interne
MIL-STD-883B et puces disponibles
Des paquets DIP et SOIC en céramique à 16 plombs et un support de puce sans plomb à 20 terminaux sont disponibles
Disponible en ruban adhésif et en bobine conformément à la norme EIA-481A
Des dessins militaires standard sont également disponibles
Les spécifications
Attribut | Valeur attribuée |
---|---|
Produit de fabrication | Appareils analogiques |
Catégorie de produits | Amplificateur d'instrumentation |
Série | AD524 |
Produit | Amplificateurs d'instruments |
Emballage | Tuyaux |
Mode de montage | À travers le trou |
Nombre de chaînes | 1ère chaîne |
Type d'amplificateur | Amplificateur d'instrumentation |
Pd - Dissipation de puissance | 450 mW |
Température de fonctionnement maximale | + 85 C |
Plage de température de fonctionnement | - Quarante degrés. |
Courant d'alimentation en fonctionnement | 3.5 mA |
Boîtier de colis | Le CDIP-16 SB |
Le débit d'entrée doit être supérieur ou égal à: | 25 nA |
Les valeurs d'émission sont calculées à partir des valeurs d'émission de l'appareil. | 250 uV |
Voltage en mode commun en Vcm | 10 V |
Ratio de rejet de CMRR en mode commun | 90 dB |
GBP-Gain-Bandwidth-Produit | 25 MHz |
Taux de réduction de la charge | 5 V/us |
Gain-V-V | 1 V/V à 1000 V/V |
Largeur de bande de 3 dB | 1 MHz |
Résistance à l'entrée maximale | 1000 MOhms |
Décrits
Amplificateur d'instruments 1 Circuit 16-CDIP à brasage latéral
INST Amplificateur unique 18V tube SBCDIP à 16 broches
Amplificateurs d'instruments IC PREC
