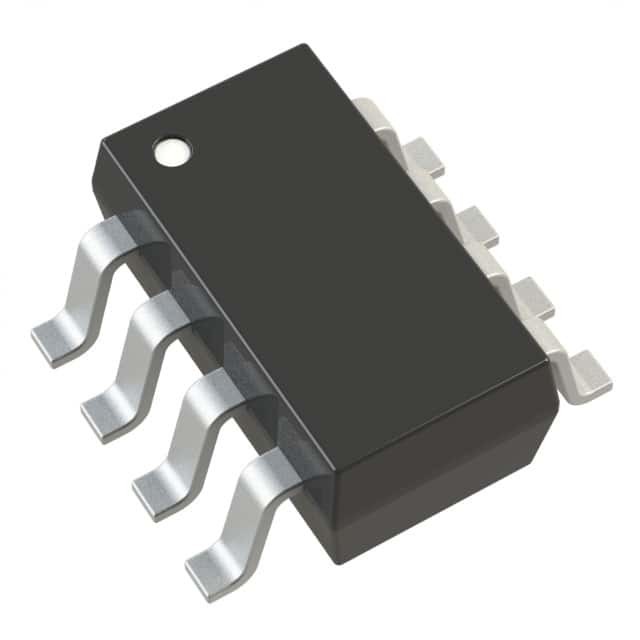

AD8293G160ARJZ-R7 Amplificateur d'instrumentation IC 1 Circuit SOT23-8 Dispositifs analogiques inc.

  • AD8293G160ARJZ-R7 Instrumentation Amplifier IC 1 CIRCUIT SOT23-8 Analog Devices Inc.
Nom de marque Analog Devices Inc.
Numéro de modèle Le nombre de points de contrôle doit être supérieur ou égal à:
Quantité de commande min 1
Prix Based on current price
Détails d'emballage sacs antistatiques et boîtes en carton
Délai de livraison 3 à 5 jours ouvrables
Conditions de paiement T/T
Capacité d'approvisionnement en stock

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Type d'amplificateur Instrumentation Nombre de circuits 1
Type de sortie Rail-à-rail Vitesse de balayage -
Produit de largeur de bande de gain - -3db de bande passante 500Hz
Actuel - polarisation d'entrée PA 400 Tension - compensation d'entrée µV 9
Actuel - approvisionnement 1mA Actuel - sortie/Manche 35 mA
Tension - envergure d'approvisionnement (minute) 1,8 V Tension - envergure d'approvisionnement (maximum) 5,5 V
Température de fonctionnement -40°C à 85°C Type de montage Monture de surface
Emballage / boîtier SOT-23-8 Paquet de dispositifs fournis par le fournisseur SOT-23-8
Mettre en évidence

Le nombre de points de contrôle doit être supérieur ou égal à:

,

SOT23-8 IC d'amplificateur d'instrumentation

,

Le système d'alarme de l'amplificateur AD8293G160ARJZ-R7
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Part Number Description
AD8293G160ARJZ-R7 IC INST AMP 1 CIRCUIT SOT23-8
AD8502ARJZ-REEL7 IC CMOS 2 CIRCUIT SOT23-8
AD8034ARTZ-REEL7 IC OPAMP VFB 2 CIRCUIT SOT23-8
AD8293G80ARJZ-R7 IC INST AMP 1 CIRCUIT SOT23-8
AD8039ARTZ-REEL7 IC OPAMP VFB 2 CIRCUIT SOT23-8
AD8293G80BRJZ-R7 IC INST AMP 1 CIRCUIT SOT23-8
AD8293G160BRJZ-R7 IC INST AMP 1 CIRCUIT SOT23-8
AD8030ARJZ-REEL7 IC OPAMP GP 2 CIRCUIT SOT23-8
ADA4806-1ARJZ-R2 IC OPAMP VFB 1 CIRCUIT SOT23-8
ADA4806-1ARJZ-R7 IC OPAMP VFB 1 CIRCUIT SOT23-8
AD8293G160ARJZ-RL IC INST AMP 1 CIRCUIT SOT23-8
AD8502ARJZ-REEL IC CMOS 2 CIRCUIT SOT23-8
AD8030ARJ-REEL7 IC AMP GP R-R DUAL LP SOT23-8
AD8034ART-R2 IC OPAMP VF R-R DUAL LN SOT23-8
AD8034ART-REEL7 IC OPAMP VF R-R DUAL LN SOT23-8
AD8034ARTZ-REEL IC OPAMP VFB 2 CIRCUIT SOT23-8
AD8030ARJ-R2 IC AMP GP R-R DUAL LP SOT23-8
AD8039ART-REEL7 IC OPAMP VF DUAL LP LN SOT23-8
AD8030ARJZ-REEL IC OPAMP GP 2 CIRCUIT SOT23-8
AD8293G160BRJZ-RL IC INST AMP 1 CIRCUIT SOT23-8
AD8293G80ARJZ-RL IC INST AMP 1 CIRCUIT SOT23-8
AD8293G80BRJZ-RL IC INST AMP 1 CIRCUIT SOT23-8
AD8502ARJZ-R2 IC CMOS 2 CIRCUIT SOT23-8
AD8293G160BRJZ-R2 IC INST AMP 1 CIRCUIT SOT23-8
AD8034ARTZ-R2 IC OPAMP VFB 2 CIRCUIT SOT23-8
AD8293G160ARJZ-R2 IC INST AMP 1 CIRCUIT SOT23-8
AD8293G80ARJZ-R2 IC INST AMP 1 CIRCUIT SOT23-8
AD8293G80BRJZ-R2 IC INST AMP 1 CIRCUIT SOT23-8
AD8039ARTZ-R2 IC OPAMP VFB 2 CIRCUIT SOT23-8
AD8030ARJZ-R2 IC OPAMP GP 2 CIRCUIT SOT23-8
Laisser un message
Part Number Description
Description de produit

Détails du produit

Définition générale

Les amplificateurs AD8293G80/AD8293G160 sont de petits amplificateurs d'instrumentation de précision à faible coût, à faible bruit et à sorties rail-to-rail.Ils intègrent des résistances de réglage de gain et des résistances de filtre, ce qui réduit le nombre de composants auxiliaires. Par exemple, seuls deux condensateurs externes sont nécessaires pour implémenter un filtre à 2 pôles.dérive de décalageIls sont capables de fonctionner à une alimentation de 1,8 V à 5,5 V.

Caractéristiques

Petit paquet: SOT-23 à huit plombs
Nombre réduit de composants
Résistants à gain et résistances de filtrage
Voltage de décalage bas: 20 μV maximum
Dérive de décalage faible: 0,3 μV/°C maximum
Dérive de gain faible: 25 ppm/°C maximum
CMR élevée: 140 dB typique
Faible bruit: 0,7 μV p-p de 0,01 Hz à 10 Hz
Fonctionnement à alimentation unique: 1,8 V à 5,5 V
Sortie rail-rail
Disponible en 2 modèles à gain fixe

Applications

Détection du courant
Détensiomètres
Circuits de commande de diodes laser
Instruments médicaux portables
Amplificateurs à thermocouple

VCC= 5,0 V, VCM= −0 V, VREF= 3,3 V, VIN= VINP− VINN, TA= 25°C, testé à ADC OUT, sauf indication contraire. Spécifications de température garanties par caractérisation.

Les spécifications

Attribut Valeur attribuée
Produit de fabrication Appareils analogiques
Catégorie de produits Amplificateur d'instrumentation
Série Le nombre d'étoiles est de:
Produit Amplificateurs d'instruments
Emballage Le rouleau
Mode de montage DSM/SMT
Nombre de chaînes 1ère chaîne
Type d'amplificateur Amplificateur d'instrumentation
Température de fonctionnement maximale + 85 C
Plage de température de fonctionnement - Quarante degrés.
Courant d'alimentation en fonctionnement 1 mA
Voltage d'alimentation maximal 5.5 V
Le système de régulation de la tension d'alimentation doit être conforme à la norme ISO 7638:2003. 1.8 V
Boîtier de colis Le numéro de série:
Le débit d'entrée doit être supérieur ou égal à: 2 nA
Les valeurs d'émission sont calculées à partir des valeurs d'émission de l'appareil. 9 uV
Résistance à l'alimentation électrique 94 dB
Ratio de rejet de CMRR en mode commun 94 dB
GBP-Gain-Bandwidth-Produit 500 Hz
Résistance à l'entrée maximale 10 GOhms

Décrits

L'amplificateur unique R-R O/P 5,5 V à huit broches SOT-23 T/R
Amplificateurs d'instruments à dérive zéro avec filtre et gain fixe
