Définition

Les amplificateurs d'isolement ACPL-C79B/C79A/C790 sont conçus pour la détection du courant et de la tension dans les convertisseurs électroniques de puissance dans des applications comprenant les moteurs et les systèmes d'énergie renouvelable.Dans une implémentation typique de motor drive, le courant circule à travers une résistance externe et la chute de tension analogique résultante est détectée par l'amplificateur d'isolation.Une tension de sortie différentielle proportionnelle au courant est créée de l'autre côté de la barrière d'isolation optique.

Caractéristiques

• ±0,5% de précision de gain élevé (ACPL-C79B)
• ¥50 ppm/°C Faible dérive de gain
• 0,4 mV Voltage d'entrée décalé
• 0,05% Excellente linéarité
• 62 dB SNR
• Largeur de bande de 200 kHz
• Large plage d'alimentation de 3 V à 5,5 V pour le côté de sortie
• Plage de température de fonctionnement de ¥40°C à +105°C
• Technologie avancée de convertisseur A/D Sigma-Delta
• Amplificateur d'isolation différentiel complet
• Immunité transitoire de mode commun de 15 kV/μs

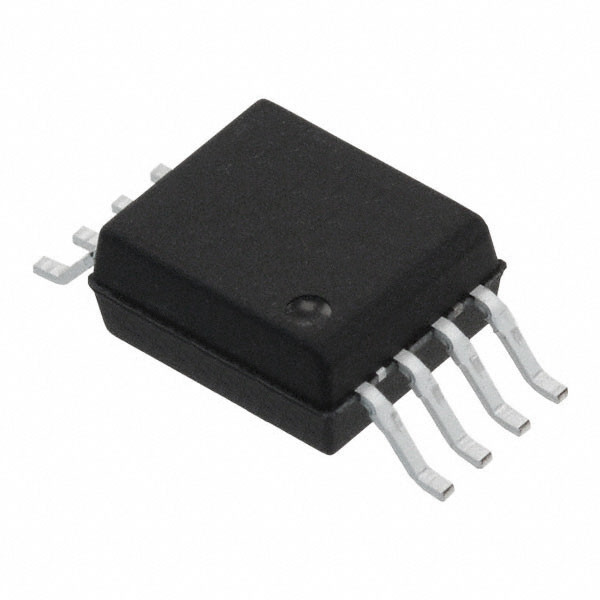

• Package SO-8 compact et automatiquement insérable
• Sécurité et approbations réglementaires:
La tension d'isolation de travail maximale doit être supérieure ou égale à la tension d'isolation maximale.
¢ UL 1577: 5000 Vrms/1min pour une double protection
¢ CSA: Avis d'acceptation du composant n° 5

Applications

• Détection de courant/tension dans les moteurs AC et servo
• Invertisseurs solaires et éoliens
• Contrôle des procédés industriels
• Systèmes d'acquisition de données
• Isolement des signaux d'alimentation électrique
• Isolement du signal analogique à usage général
• Remplacement des transducteurs de courant traditionnels
