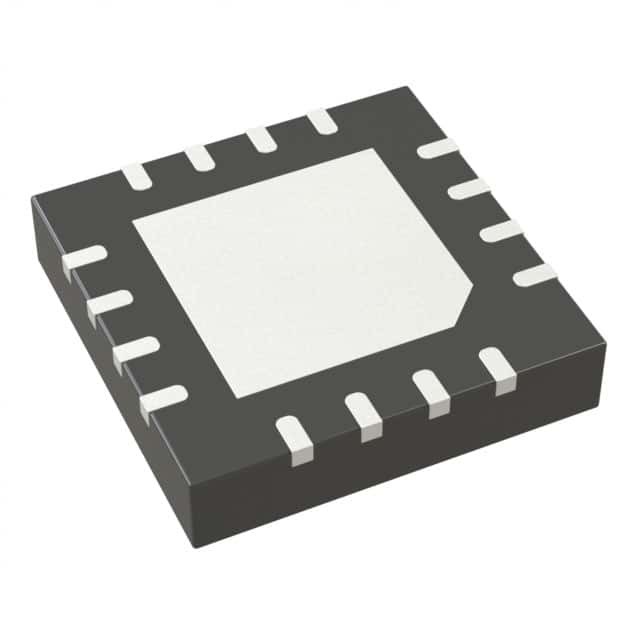

ADA4857-2YCPZ-R7 IC OPAMP VFB 2 CIRCUIT 16LFCSP Dispositifs analogiques inc.
| Nom de marque | Analog Devices Inc. |
|---|---|
| Numéro de modèle | Le nombre d'équipements utilisés est déterminé par le système de mesure. |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | sacs antistatiques et boîtes en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | en stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Type d'amplificateur | Retour de tension | Nombre de circuits | 2 |
|---|---|---|---|
| Type de sortie | - | Vitesse de balayage | 2800V/µs |
| Produit de largeur de bande de gain | 410 MHz | -3db de bande passante | 850 mégahertz |
| Actuel - polarisation d'entrée | µA 2 | Tension - compensation d'entrée | 2 système mv |
| Actuel - approvisionnement | 5mA | Actuel - sortie/Manche | 50 mA |
| Tension - envergure d'approvisionnement (minute) | 4,5 V | Tension - envergure d'approvisionnement (maximum) | 10,5 V |
| Température de fonctionnement | -40°C | 125°C | Type de montage | Monture de surface |
| Emballage / boîtier | 16-WQFN a exposé la protection, CSP | Paquet de dispositifs fournis par le fournisseur | 16-LFCSP (4x4) |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| ADA4857-2YCPZ-R7 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4610-4ACPZ-R7 | IC OPAMP JFET 4 CIRCUIT 16LFCSP | |
| AD8567ACPZ-REEL7 | IC OPAMP GP 4 CIRCUIT 16LFCSP | |
| ADA4310-1ACPZ-R7 | IC OPAMP CFA 2 CIRCUIT 16LFCSP | |
| ADA4855-3YCPZ-R7 | IC OPAMP VFB 3 CIRCUIT 16LFCSP | |
| ADA4004-4ACPZ-R7 | IC OPAMP GP 4 CIRCUIT 16LFCSP | |
| AD8231ACPZ-R7 | IC INST AMP 1 CIRCUIT 16LFCSP | |
| AD8231ACPZ-WP | IC INST AMP 1 CIRCUIT 16LFCSP | |
| AD8231ACPZ-RL | IC INST AMP 1 CIRCUIT 16LFCSP | |
| AD8567ACPZ-REEL | IC OPAMP GP 4 CIRCUIT 16LFCSP | |
| ADA4855-3YCPZ-RL | IC OPAMP VFB 3 CIRCUIT 16LFCSP | |
| AD8231WACPZ-RL | IC INST AMP 1 CIRCUIT 16LFCSP | |
| ADA4857-2YCPZ-RL | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
| ADA4004-4ACPZ-RL | IC OPAMP GP 4 CIRCUIT 16LFCSP | |
| ADA4610-4ACPZ-RL | IC OPAMP JFET 4 CIRCUIT 16LFCSP | |
| AD8567ACP-R2 | IC OPAMP GP R-R 5MHZ 16LFCSP | |
| AD8567ACP-REEL | IC OPAMP GP R-R 5MHZ 16LFCSP | |
| AD8567ACP-REEL7 | IC OPAMP GP R-R 5MHZ 16LFCSP | |
| ADA4310-1ACPZ-RL | IC OPAMP CFA 2 CIRCUIT 16LFCSP | |
| ADA4310-1ACPZ-R2 | IC OPAMP CFA 2 CIRCUIT 16LFCSP | |
| ADA4004-4ACPZ-R2 | IC OPAMP GP 4 CIRCUIT 16LFCSP | |
| AD8567ACPZ-R2 | IC OPAMP GP 4 CIRCUIT 16LFCSP | |
| ADA4855-3YCPZ-R2 | IC OPAMP VFB 3 CIRCUIT 16LFCSP | |
| ADA4857-2YCPZ-R2 | IC OPAMP VFB 2 CIRCUIT 16LFCSP |
Description de produit
Détails du produit
Définition générale
L'ADA4857 est un amplificateur de rétroaction de tension à forte vitesse, stable en gain d'unité, avec une faible distorsion, un faible bruit et un taux de déclenchement élevé.L'ADA4857 est une solution idéale pour une variété d'applications, y compris les ultrasons.Le procédé XFCB de nouvelle génération et l'architecture innovante d'Analog Devices, Inc. permettent de créer des amplificateurs de haute performance.
Caractéristiques
Haute vitesse850 MHz, bande passante de −3 dB (G = +1, RL = 1 kΩ, LFSCP)
750 MHz, bande passante de −3 dB (G = +1, RL = 1 kΩ, SOIC)
Rate de déclenchement de 2800 V/μs
Faible distorsion: −88 dBc @ 10 MHz (G = +1, RL = 1 kΩ)
Faible puissance: 5 mA/amplificateur @ 10 V
Faible bruit: 4,4 nV/√Hz
Large plage de tension d'alimentation: de 5 à 10 V
Fonction d'arrêt
Disponible en LFCSP à huit conduits de 3 mm × 3 mm (single), SOIC à huit conduits
(single) et 4 mm × 4 mm LFCSP à 16 conduits (double)
Applications
Instruments de mesureAmplificateurs à IF et à bande de base
Filtres actifs
Conducteurs de la commande de commande
Les tampons DAC
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Appareils analogiques |
| Catégorie de produits | Amplificateur d'instrumentation |
| Produit de fabrication | Dispositifs analogiques inc. |
| Catégorie de produits | Amplificateurs opérationnels à grande vitesse |
| RoHS | Détails |
| Nombre de chaînes | 2e chaîne |
| GBP-Gain-Bandwidth-Produit | 400 MHz |
| Taux de réduction de la charge | 1500 V/us à 5 V |
| Le niveau de tension est calculé à partir de l'échantillon. | 57 dB |
| Ratio de rejet de CMRR en mode commun | - 86 dB |
| Courant de sortie par canal | 50 mA |
| Le débit d'entrée doit être supérieur ou égal à: | 2 UA |
| Les valeurs d'émission sont calculées à partir des valeurs d'émission de l'appareil. | 2 mV |
| Voltage d'alimentation maximal | 10.5 V |
| Le système de régulation de la tension d'alimentation doit être conforme à la norme ISO 7638:2003. | 4.5 V |
| Courant d'alimentation en fonctionnement | 11 mA |
| Température de fonctionnement maximale | + 125 °C |
| Température minimale de fonctionnement | - Quarante degrés. |
| Mode de montage | DSM/SMT |
| Boîtier de colis | LFCSP-16 est une |
| Emballage | Le rouleau |
| Type d'amplificateur | Retour de tension |
| Marque | Appareils analogiques |
| la tension d'entrée-bruit-densité | 40,4 nV/hertz carré |
| Produit | Amplificateurs opérationnels |
| Résistance à l'alimentation électrique | - 62 dB |
| Série | ADA4857-2 |
| Fermeture | Aucune fermeture |
| Topologie | Retour de tension |
Décrits
Op Amp à double tension Fdbk ¥5.25V/10.5V 16-Pin LFCSP EP T/R
Amplificateurs opérationnels à grande vitesse ultra-faible distorsion basse fréquence de bruit Hi Spd
