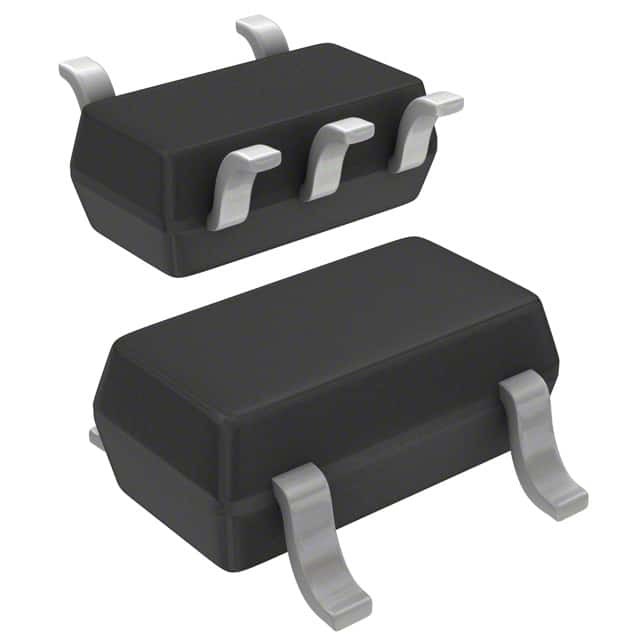

CLC1010IST5X IC OPAMP VFB 1 Circuit SOT23-5 MaxLinear, Inc. Il est utilisé pour les circuits électroniques.

Description générale

Les amplificateurs COMLINEAR CLC1004 (single avec désactivation), CLC1014 (single) et CLC3004 (triple avec désactivation) sont des amplificateurs de rétroaction de tension de haute performance qui fournissent un gain de 750 MHz de bande passante de 2, ± 0.1dB de gain de planéité à 200MHzCette haute performance dépasse les exigences de la télévision haute définition (HDTV) et d'autres applications multimédias.Ces amplificateurs haute performance COMLINEAR fournissent également un courant de sortie suffisant pour entraîner plusieurs charges vidéo.
Le COMLINEAR CLC1004, le CLC1014, et le CLC3004 sont conçus pour fonctionner à partir d'aliments à ±5V ou +5V. Le CLC1004 et le CLC3004 offrent une fonctionnalité d'activation / désactivation rapide pour économiser de l'énergie.les sorties sont dans un état d'impédance élevée pour permettre des applications de multiplexageLa combinaison de haute vitesse, faible puissance et d'excellentes performances vidéo rendent ces amplificateurs bien adaptés pour une utilisation dans de nombreux usages généraux.les applications à grande vitesse, y compris les applications de conduite vidéo et d'imagerie.

Caractéristiques

■ 0,1dB de gain à 200MHz
■ gain différentiel/phase de 0,02%/0,01°
■ 750 MHz -3 dB de bande passante à G = 2
■ large bande passante du signal à 350 MHz
■ 1 400 V/μs de débit
■ bruit de la tension d'entrée de 4nV/√Hz
■ courant de sortie de 100 mA
■ 20n permettent le temps
■ Stable pour des gains de 2 V/V ou plus
■ entièrement spécifié à des alimentations 5V et ±5V
■ CLC1004: SOT23-6 sans Pb
■ CLC1014: SOT23-5 sans Pb
■ CLC3004: SOIC-16 sans Pb

Applications

■ Les pilotes de lignes vidéo RGB
■ Le pilote vidéo haute définition
■ Les commutateurs vidéo et les routeurs
■ tampon ADC
■ Les filtres actifs
■ Chauffeurs de téléphérique
■ Applications en imagerie
■ Récepteurs radar/communications
