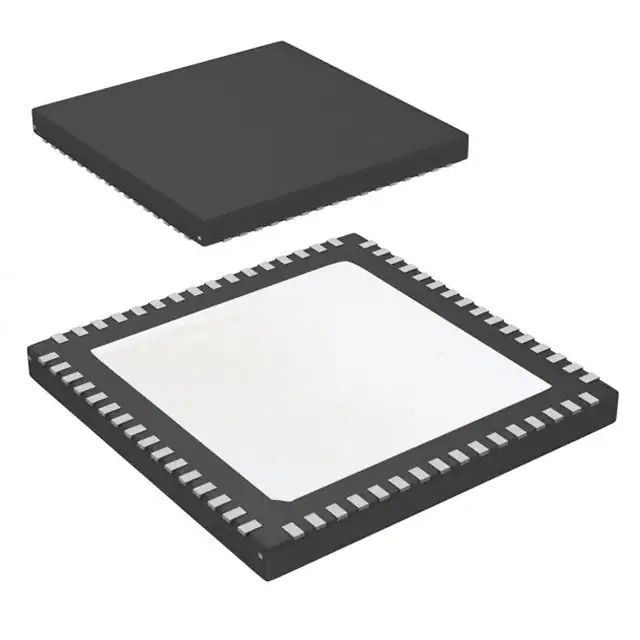

FPD-lien III des circuits intégrés 1080p de l'interface DS90UB940TNKDRQ1 double à CSI-2

Le DS90UB940-Q1 est un deserializer du FPD-lien III qui, ainsi que les serializers DS90UH949/947/929-Q1, des convertis 1 ruelle ou 2 courants du FPD-lien III de ruelle dans un MIPIFormat du ® CSI-2. Le deserializer peut fonctionner au-dessus de coaxial 50-Ω assymétrique rentable ou 100-Ω des câbles (STP) torsadés protégés par différentiel. Il récupère les données d'un ou deux courants périodiques du FPD-lien III et les traduit en format de l'interface série de caméra (CSI-2) qui peut soutenir les résolutions visuelles jusqu'à WUXGA et à 1080p60 avec 24 intensités de la couleur mordues.

L'interface du FPD-lien III soutient la transmission de données visuelle et audio et le contrôle duplex, y compris la communication d'I2C et de SPI, du même lien différentiel. La consolidation des signaux vidéo et du contrôle plus de deux paires différentielles diminue la taille et le poids d'interconnexion et simplifie la conception de système. L'IEM est réduit au minimum en employant la signalisation différentielle, les données brouillant, et la randomisation de basse tension. Dans arrière - le mode compatible, le dispositif soutient jusqu'aux résolutions WXGA et 720p avec 24 intensités de la couleur mordues au-dessus d'un lien différentiel simple.

Le dispositif sent automatiquement les canaux du FPD-lien III et assure une fonctionnalité d'alignement et de De-biais d'horloge sans besoin de tous les modèles de formation spéciale. Ceci assure la tolérance oblique de phase des disparités en fils d'interconnexion tels que le cheminement de trace de carte PCB, les différences de longueur de paire-à-paires de câble, et les déséquilibres de connecteur.
