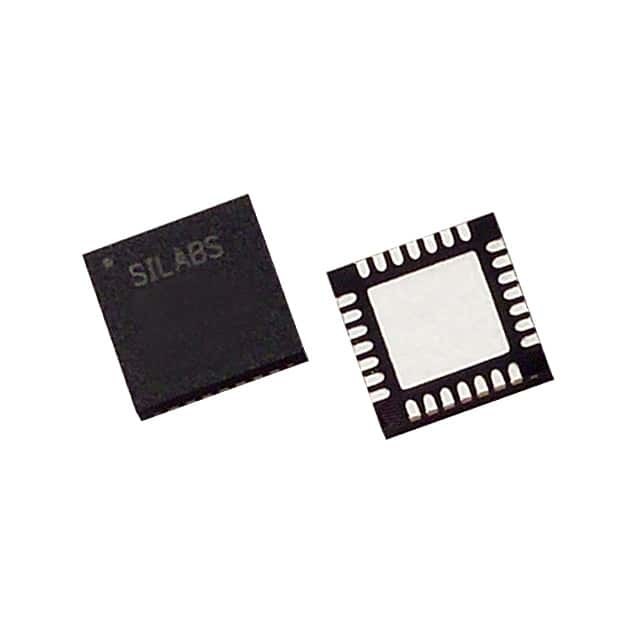

Laboratoires pratiques de silicium du PONT 28VQFN d'IC CP2102-GMR d'émetteur-récepteur de 20mA USB

Aperçu de système

Le CP2102/9 est un contrôleur haut-intégré de pont d'USB-à-UART fournissant une solution simple pour mettre à jour des conceptions de RS- 232 à USB utilisant un minimum de composants et espace de carte PCB. Le CP2102/9 inclut un contrôleur à toute vitesse de fonction d'USB 2,0, un émetteur-récepteur d'USB, un oscillateur, un EEPROM ou une EPROM, et un bus de données périodiques asynchrone (UART) avec de pleins signaux de commande de modem dans des 5 x 5 paquet du millimètre QFN-28 compact. Aucun autre composant externe d'USB n'est exigé.
La ROM programmable de sur-puce peut être utilisée pour adapter l'identification de vendeur d'USB, l'identité de produit, la ficelle de description de produit, le descripteur de puissance, le numéro de version de dispositif, et le numéro de série aux besoins du client de dispositif comme désirée pour des applications d'OEM. La ROM programmable est intégrée programmé par l'intermédiaire d'USB, permettant à l'étape de programmation d'être facilement intégrée dans la fabrication de produit et examinant le processus.

USB d'un seul morceau au transfert des données d'UART

- Émetteur-récepteur intégré d'USB ; aucune résistances externes
requis
- Horloge intégrée ; aucun cristal externe n'a exigé
- ROM programmable interne de 1024 octets pour l'identification de vendeur,
identité de produit, numéro de série, descripteur de puissance, libération
nombre, et ficelles de description de produit
- EEPROM (CP2102)
- EPROM (programmable ancien) (CP2109)
- Sur-puce puissance-sur le circuit remis à zéro
- régulateur de tension de Sur-puce
- 3,3 sortie de V (CP2102)
- 3,45 sortie de V (CP2109)
- goupille de 100% et compatible au plan logiciel avec CP2101

Contrôleur de fonction d'USB
- Spécifications 2,0 d'USB conformes ; à toute vitesse (12 Mbps)
- USB suspendent des états soutenus par l'intermédiaire de SUSPENDENT des goupilles

BUS de données périodiques asynchrone (UART)
- Tous les signaux d'interface de poignée de main et de modem
- Les formats de données ont soutenu :
- Bits d'informations : 5, 6, 7, et 8
- Bits d'arre4t : 1, 1,5, et 2
- Parité : impair, même, marque, l'espace, aucune parité
- Vitesses baud : 300 bps à 1 Mbps
- Octet 576 recevoir le tampon ; octet 640 transmettre le tampon
- La poignée de main de matériel ou de X-On/X-Off a soutenu
- Appui de caractère d'événement
#NAME ?

Programmes pilotes de périphérique virtuels de port de COM

- Travaux avec des applications existantes de PC de port de COM
- permis sans redevance de distribution
- Windows 8/7/Vista/Server 2003/XP/2000
- Mac OS X /OS-9
- Linux

Conducteur direct Support d'USBXpress™
- Permis sans redevance de distribution
- Windows 7/Vista/XP/Server 2003/2000
- Windows CE

Applications d'exemple
- Hausse des dispositifs du legs RS-232 à USB
- Câble d'interface d'USB de téléphone mobile
- Câble d'interface d'USB
- USB à l'adaptateur RS-232 périodique

Tension d'alimentation
- Autoalimenté : 3,0 à 3,6 V
- Autobus d'USB actionné : 4,0 à 5,25 V

Paquet
- 28 goupille RoHS-conforme QFN (5x5 millimètres)

Température ambiante : – °C 40 à +85
