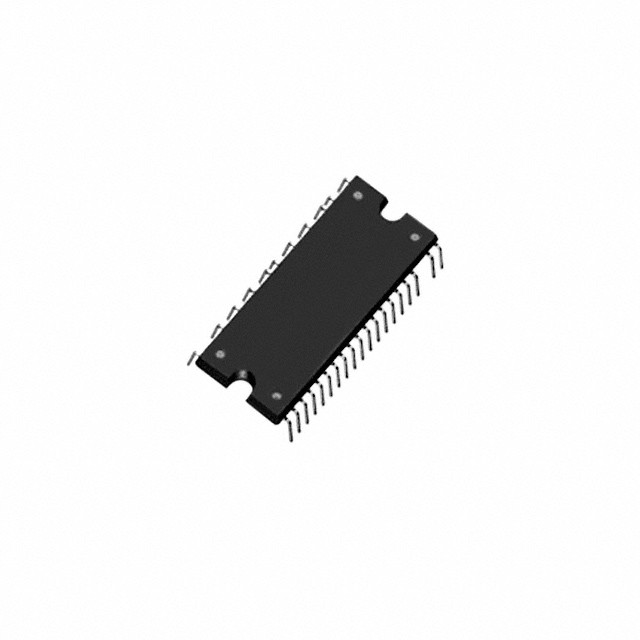

SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.

  • SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.
Nom de marque Sanken Electric USA Inc.
Numéro de modèle SIM6822M
Quantité de commande min 1
Prix Based on current price
Détails d'emballage boîte antistatique en sac et en carton
Délai de livraison 3-5 jours de travail
Conditions de paiement T/T
Capacité d'approvisionnement en stock

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Type de moteur - de pas - Type de moteur - C.A., C.C C.C sans brosse (BLDC)
Fonction Conducteur Configuration de sortie Demi-pont (3)
Interface Logique Technologie IGBT
Résolution d'étape - Applications Appareil ménager
Actuel - sortie 5A Tension - approvisionnement 13.5V ~ 16.5V
Tension - Charge 600V (maximum) Température de fonctionnement -20°C ~ 100°C (TA)
Montage du type Par le trou Paquet/cas 40-DIP (0,657", 16,70 mm), 29 sorties
Paquet de dispositif de fournisseur 40-DIP LF2971
Laisser un message
Description de produit

SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.

Détails de produit

Description

Les SIM6822M sont conducteur triphasé à haute tension ICs de moteur dans des quels transistors, un pré-conducteur IC (MIC), et des circuits d'amorce (des diodes et des résistances) sont fortement intégré.


Caractéristiques

●Diodes intégrées d'amorce avec les résistances limitrices (Ω 60)
●entrée CMOS-compatible (3,3 V ou 5 V)
●Cadre nu d'avance : sans Pb (RoHS conforme)
●Tension d'isolement : Composant UL-reconnu de 1500 V (pour 1 minute) (no. de dossier : E118037) (SIM6880M UL Recognition Pending)
●Sortie de signal de défaut à l'activation de protection (Pin de FO)
●Le signal du côté haut d'arrêt a entré (le Pin d'écart-type)
●Les protections incluent :
Limite de surintensité (LCO) : Redémarrage automatique
Protection de surintensité (OCP) : Redémarrage automatique
Lock-out de sousvoltage pour l'alimentation d'énergie
du côté haut (UVLO_VB) : Redémarrage automatique
du côté bas (UVLO_VCC) : Redémarrage automatique
Arrêt thermique (DST) : Redémarrage automatique


Application

●Compresseur de réfrigérateur
●Moteur de fan et moteur de pompe pour le joint et le dessiccateur
●Moteur de fan pour le climatiseur, l'épurateur d'air, et le ventilateur électrique

Caractéristiques

Attribut Valeur d'attribut
Fabricant Sanken
Catégorie de produit Complètement, conducteurs de Moitié-pont
Série -
Emballage Tube
Paquet-cas 40-DIP (0,657", 16.70mm) 29 avances
Technologie IGBT
L'Actionner-température -20°C | 100°C (VENTRES)
De type support Par le trou
Caractéristiques Circuit d'amorce
Applications Moteurs à courant alternatif
Interface Logique
Tension-approvisionnement 13,5 V | 16,5 V
Fournisseur-Dispositif-paquet 40-DIP LF2971
Courant de sortie évalué 5A
Défaut-protection Actuel limitant, au-dessus de la température, UVLO
Sortie-configuration Demi pont (3)
De type charge Inductif
RDS-sur-Typ -
Actuel-Crête-sortie 7.5A
Tension-charge 400V (maximum)

Descriptions

Demi conducteur AC Motors IGBT 40-DIP LF2971 du pont (3)
Demi module triple d'IMMERSION du conducteur 300V 30-Pin de moteur de pont
