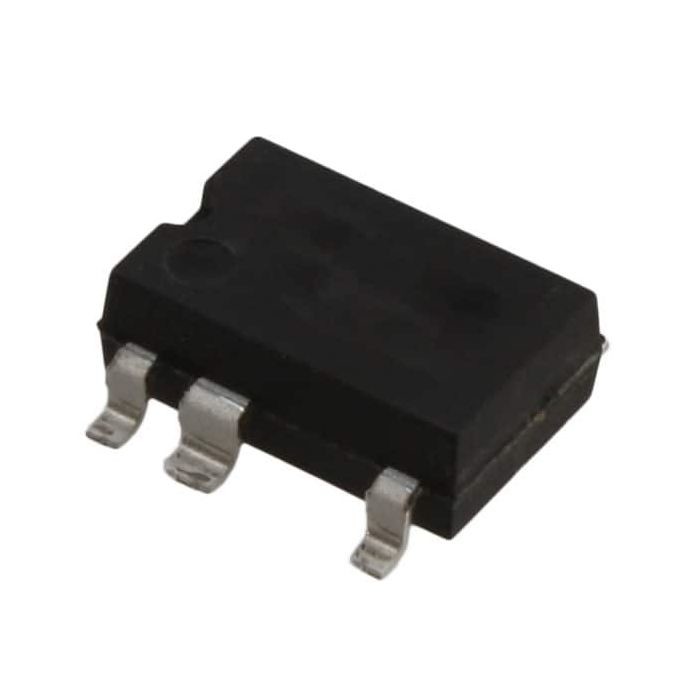

Intégrations EN DIFFÉRÉ de puissance du DESSUS 8SMD du COMMUTATEUR MULT de LNK306GN IC

Description

Le LinkSwitch-TN est spécifiquement conçu pour remplacer tout le linéaire et (compte-gouttes de chapeau) les alimentations d'énergie non isolées condensateur-alimentées dans les au-dessous de 360 mA la gamme de courant de sortie au coût du système égal tout en offrant une performance beaucoup plus haute et un rendement énergétique.
Les dispositifs LinkSwitch-TN intègrent un transistor MOSFET de puissance de 700 V, un oscillateur, un régime de contrôle "Marche/Arrêt" simple, une source actuelle commutée à haute tension, une frousse de fréquence, la limite actuelle de cycle-par-cycle et les circuits thermiques d'arrêt sur IC monolithique. Le début et la mise sous tension de fonctionnement sont dérivés directement de la tension sur la goupille de DRAIN, éliminant le besoin d'approvisionnement polarisé et de circuits associés dans des convertisseurs de mâle ou de retour rapide. Le circuit entièrement intégré de redémarrage automatique dans le LNK304-306 limite sans risque de puissance de sortie pendant les conditions de panne telles que le court-circuit ou la boucle ouverte, réduisant le nombre de composants et le coût au niveau système de protection de charge. Un approvisionnement local fourni par IC permet l'utilisation d'un coupleur optique évalué parsécurité agissant en tant qu'embrayage de niveau pour augmenter plus loin la représentation de règlement de ligne et de charge dans des convertisseurs de mâle et de mâle-poussée, s'il y a lieu.

Points culminants de produit

Remplacement rentable linéaire/de chapeau compte-gouttes
• Solution de convertisseur de mâle plus peu coûteux et de composants du nombre
• Redémarrage automatique entièrement intégré pour la protection de défaut de court-circuit et de boucle ouverte – épargne des coûts composants externes
• LNK302 emploie un contrôleur simplifié sans redémarrage automatique pour le coût du système très bas
• opération de 66 kilohertz avec la limite actuelle précise – permet à coût bas le 1 inducteur disponible immédiatement de MH pour le courant de sortie jusqu'à de 120 mA
• Tolérances serrées et variation négligeable de la température
• La tension claque élevée de 700 V fournit l'excellente tenue de montée subite d'entrée
• La fréquence se trémoussant nettement réduit IEM (DB ~10)
– réduit au minimum le coût de filtre d'IEM
• La température thermique élevée d'arrêt (minimum de +135 °C)

Une performance beaucoup plus haute au-dessus des solutions discrètes de mâle et de passif

• Soutient des topologies de mâle, de mâle-poussée et de retour rapide
• Surcharge thermique au niveau système, court-circuit de sortie et protection ouverte de boucle d'avertissement
• Excellent règlement de ligne et de charge même avec la configuration typique
• La largeur de bande élevée fournit la mise en fonction rapide sans dépassent
• L'opération actuelle de limite rejette la ligne ondulation
• Gamme de tension d'entrée universelle (85 VCA à 265 VCA)
• Limite actuelle intégrée et protection thermique par hystérésis
• Un rendement plus élevé que les solutions passives
• Facteur de puissance plus élevée que les solutions condensateur-alimentées
• Entièrement manufacturable dans SMD

EcoSmart®- extrêmement de rendement optimum

• Consomme en général seulement 50/80 mW dans la topologie autoalimentée de mâle à 115/230 VCA d'entrée sans la charge (le retour opto)
• Consomme en général seulement 7/12 mW dans la topologie de retour rapide avec la polarisation externe à 115/230 VCA d'entrée sans la charge
• La Commission d'énergie de la Californie de rassemblements (CCE), Energy Star, et conditions d'UE

Applications

• Appareils et minuteries
• Conducteurs de LED et contrôles industriels
