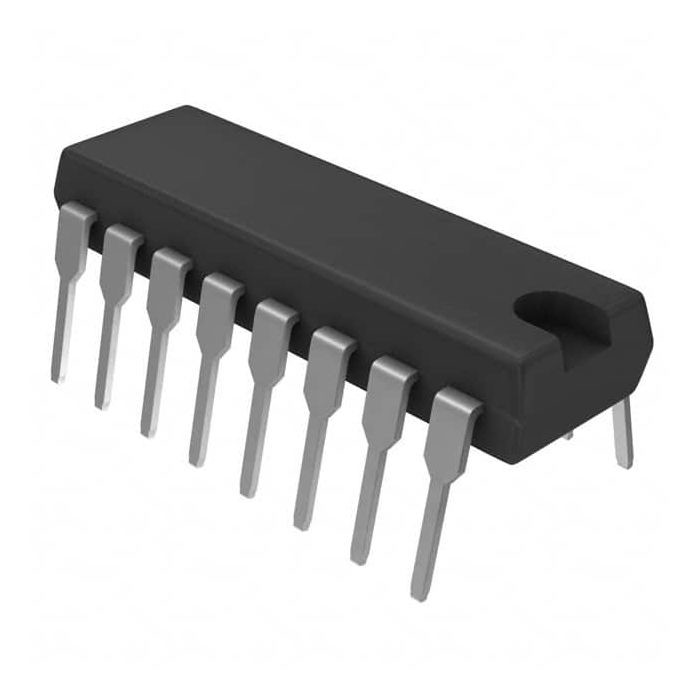

gestion IC MTRDRV BIPLR 16PWRDIP STMicroelectronics de puissance de 4.5-36V L293D

  • 4.5-36V L293D Power Management ICs MTRDRV BIPLR 16PWRDIP STMicroelectronics
Nom de marque STMicroelectronics
Numéro de modèle L293D
Quantité de commande min 1
Prix Based on current price
Détails d'emballage boîte antistatique en sac et en carton
Délai de livraison 3-5 jours de travail
Conditions de paiement T/T
Capacité d'approvisionnement en stock

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Type de moteur - de pas Bipolaire Type de moteur - C.A., C.C C.C balayé
Fonction Conducteur - étape entièrement intégré, de contrôle et de puissance Configuration de sortie Demi pont (4)
Interface Parallèle Technologie -
Résolution d'étape - Applications Usage universel
Actuel - sortie 600mA Tension - approvisionnement 4.5V ~ 36V
Tension - Charge 4.5V ~ 36V Température de fonctionnement -40°C | 150°C (TJ)
Montage du type Par le trou Paquet/cas 16-DIP (0,300", 7.62mm)
Paquet de dispositif de fournisseur 16-PowerDIP
Mettre en évidence

gestion IC de la puissance 4.5V

,

gestion IC de la puissance 36V

,

L293D
Laisser un message
Description de produit

L293D IC MTRDRV BIPLR 4.5-36V 16PWRDIP STMicroelectronics

Détails de produit

DESCRIPTION

Le dispositif est une haute tension intégrée monolithique, un conducteur de quatre canaux à forte intensité conçu des niveaux pour accepter logique standard de DTL ou de TTL et pour conduire les charges inductives (telles que des solenoides de relais, des moteurs de C.C et de progression) et des transistors de puissance de changement.
Pour simplifier l'utilisation en tant que deux ponts chaque paire de canaux est équipée de l'pour permettre à l'entrée. Une entrée distincte d'approvisionnement est donnée pour la logique, permettant l'opération à un à tension inférieure et des diodes internes de bride sont incluses.
Ce dispositif convient pour l'usage dans des applications de changement aux fréquences jusqu'à 5 kilohertz.
Le L293D est assemblé dans un packaage en plastique de 16 avances qui a 4 bornes centrales reliées au gether et utilisé pour heatsinking Le L293DD est réuni dans un bâti de surface de 20 avances qui a 8 bornes centrales reliées au gether et utilisées pour heatsinking.

■600mA la CAPACITÉ de COURANT DE SORTIE PAR CANAL

■COURANT de la PRODUCTION MAXIMALE 1.2A (non répétitif) PAR CANAL
■PERMETTEZ L'INSTALLATION
■PROTECTION DE SURCHAUFFE
■« 0" LOGIQUE A ENTRÉ LA TENSION JUSQU'À 1,5 V (L'IMMUNITÉ DE BRUIT ÉLEVÉE)
■DIODES INTERNES DE BRIDE

Caractéristiques

Attribut Valeur d'attribut
Fabricant STMicroelectronics
Catégorie de produit Puces d'IC
Série L293D
Produit Contrôleurs/conducteurs de moteur pas à pas
Type H-pont
Emballage Tube
De style du support Par le trou
Actionner-Température-gamme - 40 C + à 150 C
Paquet-cas 16-DIP (0,300", 7.62mm)
Technologie -
L'Actionner-température -40°C | 150°C (TJ)
De type support Par le trou
Fonction Conducteur - étape entièrement intégré, de contrôle et de puissance
Applications Usage universel
Interface Parallèle
Tension-approvisionnement 4,5 V | 36 V
Fournisseur-Dispositif-paquet 16-PowerDIP
Nombre-de-sorties 2 sorties
Actuel-sortie 600mA
Sortie-configuration Demi pont (4)
Tension-charge 4,5 V | 36 V
Moteur-Type-de pas Bipolaire
MOTEUR-TYPE-C.A.-C.C C.C balayé
Résolution -
Actionner-Approvisionnement-tension 4,5 V à 36 V
Actionner-Approvisionnement-actuel 2 mA
Sortie-actuel 600 mA
Paquet-cas PowerDIP-16

Descriptions

Conducteur bipolaire Parallel 16-PowerDIP de moteur
tube de la puissance PDIP du conducteur 24V 16-Pin du moteur 4-Channel
Moteur/contrôleurs et conducteurs 4-Channel va-et-vient de mouvement/allumage
