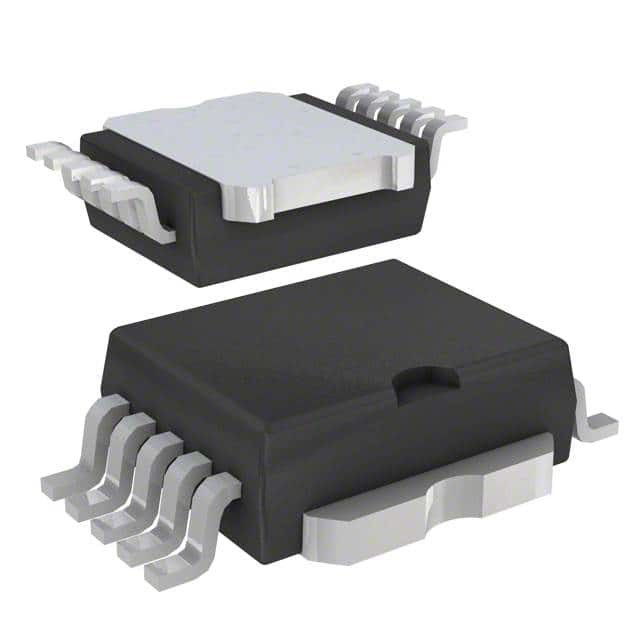

CONDUCTEUR PWRSO10 STMicroelectronics VNQ660SP de la gestion IC PWR de puissance de la Manche de N

Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
Type de commutateur | Usage universel | Nombre de sorties | 4 |
---|---|---|---|
Rapport - entrée Sortie | 1:1 | Configuration de sortie | Côté élevé |
Type de sortie | N-canal | Interface | "MARCHE/ARRÊT" |
Tension - Charge | 6V | 36V | Tension - approvisionnement (Vcc/Vdd) | Non requis |
Actuel - sortie (maximum) | 6A | Le RDS sur (type) | 40mOhm |
Type d'entrée | Non-inverser | Caractéristiques | Drapeau de statut |
Protection de défaut | La limitation actuelle (fixe), charge ouverte détectent, au-dessus de la température, au-dessus de l | Température de fonctionnement | -40°C | 150°C (TJ) |
Montage du type | Bâti extérieur | Paquet de dispositif de fournisseur | 10-PowerSO |
Paquet/cas | Coussin inférieur exposé PowerSO-10 | ||
Mettre en évidence | Gestion IC de puissance de la Manche de N,Gestion IC PWRSO10 de puissance,VNQ660SP |
Description de produit
1:1 PWRSO10 STMicroelectronics du CONDUCTEUR N-CHAN de VNQ660SP IC PWR
Détails de produit
Description
Le VNQ660SP est un dispositif monolithique fait à l'aide de| Technologie de STMicroelectronics VIPower M0-3, destinée à conduire les charges résistives ou inductives avec un côté relié pour rectifier.Ce dispositif a quatre canaux indépendants. Construit dans l'arrêt et la limitation thermiques de courant de sortie protégez la puce contre la température et le court-circuit finis.
Caractéristiques
■Entrées compatibles de CMOS■Outre de la détection ouverte de charge d'état
■Arrêt de sousvoltage et de surtension
■Bride de surtension
■Arrêt thermique
■Limitation actuelle
■Dissipation d'alimentation générale très basse
■Protection contre la perte de la terre et la perte de VCC
■Protection inverse de batterie (a)
Caractéristiques
Attribut | Valeur d'attribut |
---|---|
Fabricant | STMicroelectronics |
Catégorie de produit | Commutateurs de distribution d'énergie, conducteurs de charge |
Série | VNQ660SP-E |
Emballage | Emballage alternatif de tube |
De style du support | SMD/SMT |
Paquet-cas | PowerSO-10 a exposé la protection inférieure |
De type entrée | Non-inverser |
L'Actionner-température | -40°C | 150°C (TJ) |
De type sortie | N-canal |
Caractéristiques | Drapeau de statut |
Interface | "Marche/Arrêt" |
Fournisseur-Dispositif-paquet | 10-PowerSO |
Rapport de la sortie à entrer | 1899/12/30 1h01 : 00 |
Nombre-de-sorties | 4 sorties |
Tension-approvisionnement-Vcc-Vdd | Non requis |
Défaut-protection | La limitation actuelle (fixe), charge ouverte détectent, au-dessus de la température, au-dessus de la tension |
Sortie-configuration | Côté élevé |
RDS-sur-Typ | mOhm 40 |
Tension-charge | 6 V | 36 V |
Actuel-Sortie-maximum | 6A |
De type commutateur | Usage universel |
Palladium-Puissance-dissipation | 114 W |
Température de fonctionnement maximum | + 150 C |
Gamme de température de fonctionnement | - 40 C |
Actionner-Approvisionnement-tension | 5,5 V à 36 V |
Sortie-actuel | 6 A |
Approvisionnement-Tension-maximum | 36 V |
Approvisionnement-Tension-minute | 5,5 V |
Paquet-cas | PowerSO-10 |
Sur-Résistance-maximum | 50 mOhms |
-Temps-maximum | 140 nous |
Sur-Temps-maximum | 70 nous |
