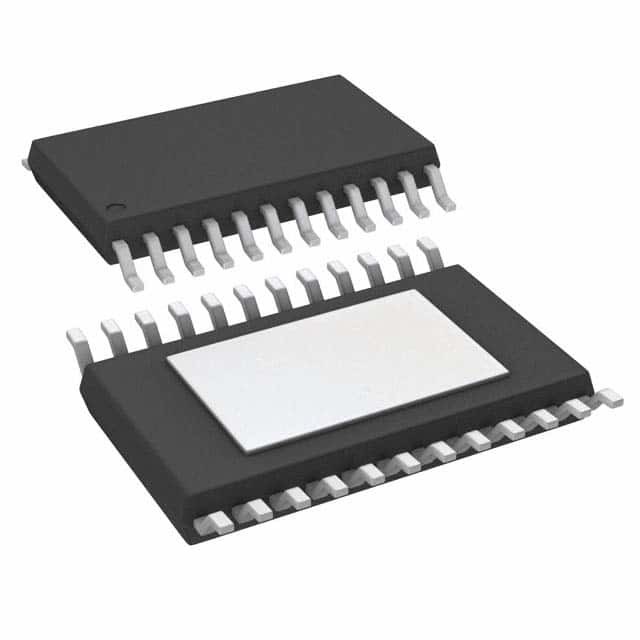

conducteur RGLTR PWM 24HTSSOP TPS929120QPWPRQ1 de 10kHz-2MHz IC LED

TPS929120QPWPRQ1

conducteur du côté haut des véhicules à moteur de 12-channel 40-V LED avec l'interface de FlexWire

Description générale

Avec l'augmentation de la demande de l'animation dans l'éclairage des véhicules à moteur, la LED doit être commandée indépendamment. Par conséquent, les conducteurs de LED avec les interfaces numériques sont essentiels pour conduire effectivement des applications de allumage contrôlées par le pixel. Dans l'éclairage extérieur, des fonctions multiples de lampe sont typiquement placées sur différents panneaux de carte PCB avec les fils hors carte reliés entre eux. Il est difficile que une interface assymétrique traditionnelle réponde aux exigences strictes d'EMC. À l'aide d'une couche physique de BOÎTE industriel-standard, l'interface basée sur UART de FlexWire du TPS929120-Q1 accomplit facilement la communication hors carte de fond sans effectuer l'EMC.

Le TPS929120-Q1 est 12 un canal, le conducteur du côté haut de 40-V LED qui commande le courant de sortie à 8 bits et 12 temps d'utilisation du bit PWM. Le dispositif répond à des exigences réglementaires multiples avec la LED à circuit ouvert, la court-à-terre, et les diagnostics simples de court-circuit de LED. Un chien de garde configurable place également automatiquement les états de sécurité quand la connexion de MCU est perdue, et, avec EEPROM programmable, TPS929120-Q1 peut avec souplesse être placé pour différents scénarios d'application.

Caractéristiques

• AEC-Q100-qualified pour des applications des véhicules à moteur :
  • Catégorie 1 de la température : – 40°C à +125°C, T
• Sécurité-capable fonctionnel
  • Documentation disponible pour faciliter la conception fonctionnelle de système de sûreté
• sortie actuelle du côté haut de la précision 12-Channel :
  • Tension d'alimentation 4,5 V à 40 V
  • Ensemble de courant de canal jusqu'à de 75 mA par la résistance
  • 2-Bit global, arrangement actuel indépendant de 6 bits
  • Exactitude à forte intensité <>
  • Exactitude à forte intensité <>
  • Baisse de basse tension 500 système mv à 50 mA
  • 12-Bit PWM indépendant obscurcissant
  • Fréquence programmable de PWM jusqu'à 20 kilohertz
  • Méthode de obscurcissement linéaire et exponentielle
• Interface de contrôle de FlexWire
  • Jusqu'à la fréquence du signal d'horloge 1-MHz
  • 16 dispositifs maximum sur un autobus de FlexWire
  • Transaction de jusqu'à 8 données d'octets en un cadre
  • sortie de 5-V LDO pour fournir l'émetteur-récepteur de BOÎTE
• Diagnostic et protection :
  • État de sécurité programmable
  • Détection à circuit ouvert de LED
  • Détection de court-circuit de LED
  • Court-circuit DIRIGÉ PAR simple diagnostique
  • Détection programmable de bas-approvisionnement
  • l'Ouvert-drain ERRENT pour l'indication de défaut
  • Chien de garde et centre de détection et de contrôle pour l'interface de FlexWire
  • CDA à 8 bits pour la mesure de tension de goupille
  • Protection de surchauffe
