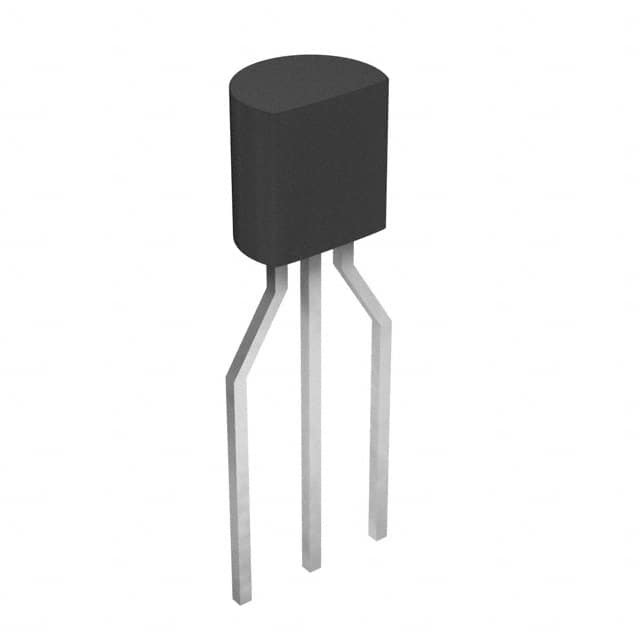

La gestion IC VREF de puissance de LM4041CILPR MANOEUVRENT TO92-3 Texas Instruments
| Nom de marque | Texas Instruments |
|---|---|
| Numéro de modèle | LM4041CILPR |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3-5 jours de travail |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | en stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Type de référence | Shunt | Type de sortie | Réglable |
|---|---|---|---|
| Tension - sortie (minute/fixe) | 1.233V | Tension - sortie (maximum) | 10 V |
| Actuel - sortie | 12 mA | Tolérance | ±0.5% |
| Coefficient de température | 100ppm/°C | Bruit - 0.1Hz à 10Hz | - |
| Bruit - 10Hz à 10kHz | 20µVrms | Tension - entrée | - |
| Actuel - approvisionnement | - | Actuel - cathode | µA 80 |
| Température de fonctionnement | -40°C | 85°C (VENTRES) | Montage du type | Par le trou |
| Paquet/cas | TO-226-3, TO-92-3 (TO-226AA) a formé des avances | Paquet de dispositif de fournisseur | TO-92-3 |
| Mettre en évidence | gestion IC de la puissance 1.233V,Gestion IC TO92-3 de puissance,LM4041CILPR |
||
Description de produit
Ajustement 0,5% TO92-3 Texas Instruments de SHUNT de LM4041CILPR IC VREF
Détails de produit
Description générale
L'idéal pour des applications critiques de l'espace, les références de tension de précision LM4040 et LM4041 sont disponibles dans (× 1.3mm de 3mm) le paquet subminiature du surface-bâti SOT-23.Le LM4040 est le disponible dans des tensions claque inverses fixes de 2.500V, de 4.096V et de 5.000V. Le LM4041 est disponible avec un 1.225V fixe ou une tension claque inverse réglable.
Les gammes actuelles minimum d'opération de 60µA pour le LM4041-1.2 à 74µA pour le LM4040-5.0. Les versions LM4040 ont un courant maximum de fonctionnement de 15mA. Les versions LM4041 ont un courant maximum de fonctionnement de 12mA.
Les LM4040 et les LM4041 ont la correction de courbure de dérive de la température de référence de bandgap et la basse impédance dynamique, assurant l'exactitude inverse stable de tension claque au-dessus d'un large éventail de températures de fonctionnement et de courants.
Des fiches techniques et la documentation de soutien peuvent être trouvées sur le site Web de Micrel chez www.micrel.com.
Caractéristiques
• Petit paquet SOT-23• Aucun condensateur de sortie n'a exigé
• Tolère les charges capacitives
• Tensions claque inverses fixes de 1,225, 2.500V, 4.096V et 5.000V
• Version inverse réglable de panne
• Entrez en contact avec Micrel pour des parties avec la température ambiante prolongée.
Caractéristiques principales
• Tolérance ............................. ±0.1% (maximum) de tension de sortie• Bas bruit de sortie (10Hz à 100Hz)
LM4040 ................................................. 35ΜVRMS (type)
LM4041 ................................................. 20ΜVRMS (type)
• Grand choix actuel d'opération
LM4040 .................................................. 60µA à 15mA
LM4041 .................................................. 60µA à 12mA
• Température ambiante industrielle .................. – 40°C à +85°C
• Coefficient ................ 100ppm/°C de basse température (maximum)
Applications
• Équipement à piles• Systèmes par acquisition de données
• Instrumentation
• À régulation de processus
• Gestion de l'énergie
• Essais de produits
• Électronique automobile
• Composants audio de précision
Caractéristiques
| Attribut | Valeur d'attribut |
|---|---|
| Fabricant | Texas Instruments |
| Catégorie de produit | Référence de tension |
| Série | LM4041C |
| Emballage | Coupez l'emballage alternatif de la bande (CT) |
| Unité-poids | 0,007520 onces |
| De style du support | Par le trou |
| Paquet-cas | TO-226-3, TO-92-3 (TO-226AA) (a formé des avances) |
| L'Actionner-température | -40°C | 85°C (VENTRES) |
| De type support | Par le trou |
| De type sortie | Réglable |
| Fournisseur-Dispositif-paquet | TO-92-3 |
| Tolérance | ±0.5% |
| Tension-entrée | - |
| Actuel-approvisionnement | - |
| Actuel-sortie | 12mA |
| De type référence | Shunt |
| Tension de sortie | 1.233V |
| Tension-Sortie-maximum | 10V |
| Température-coefficient | 100ppm/°C |
| Noise-0#1Hz-to-10Hz | - |
| Noise-10Hz-to-10kHz | 20μVrms |
| Actuel-cathode | 80μA |
| Température de fonctionnement maximum | + 85 C |
| Gamme de température de fonctionnement | - 40 C |
| Sortie-tension | Réglable |
| Paquet-cas | TO-92-3 |
| Initial-exactitude | 0.5 % |
| Série-VREF-entrée-tension-maximum | 15 V |
| Shunt-Actuel-maximum | 12 mA |
| Maximum-Sortie-tension | 10 V |
| Shunt-Actuel-minute | 60 uA |
Descriptions
La tension de shunt mettent en référence IC 10V ±0.5% 12mA TO-92-3
V-référence 1.225V réglable à 10V 25mA 3-Pin des véhicules à moteur TO-92 T/R
La tension met en référence la référence de Vltg de shunt d'ajustement Prec Micropwr
