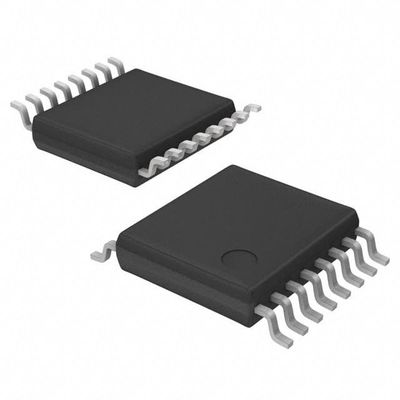

Puce de gestion de la puissance 2.5V-9.5V, module LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP de PMIC
| Nom de marque | onsemi |
|---|---|
| Numéro de modèle | LB1936V-TLM-E |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3-5 jours de travail |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | en stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Type de moteur - de pas | Bipolaire | Type de moteur - C.A., C.C | - |
|---|---|---|---|
| Fonction | Conducteur - étape entièrement intégré, de contrôle et de puissance | Configuration de sortie | Demi pont (4) |
| Interface | Parallèle | Technologie | Bipolaire |
| Résolution d'étape | - | Applications | Usage universel |
| Actuel - sortie | 800mA | Tension - approvisionnement | 2.5V | 9.5V |
| Tension - Charge | 2.5V | 9.5V | Température de fonctionnement | -20°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur | Paquet/cas | 16-LSSOP (0,173", largeur de 4.40mm) |
| Paquet de dispositif de fournisseur | 16-SSOP | ||
| Surligner | puce de gestion de la puissance 2.5V,puce de gestion de la puissance 9.5V,Module LB1936V-TLM-E de PMIC |
||
Description de produit
Onsemi de LB1936V-TLM-E IC MTR DRV BIPLR 2.5-9.5V 16SSOP
Détails de produit
Aperçu
Le LB1936V est un conducteur bipolaire biphasé IC de moteur pas à pas d'entraînement qui soutient la commande de basse tension. Le paquet miniature de LB1936Vs et le nombre minimal de composants externes réduit le secteur de montage exigé. Il également fournit la commande à haute efficacité de moteur et peut réduire la consommation actuelle de circuit. Puisqu'il fournit une goupille actuelle de détection et soutient l'entrée de contrôle de PWM, il peut être employé pour mettre en application le contrôle actuel de couperet à l'au niveau système. Le LB1936V est optimal pour la commande de moteur pas à pas dans les scanners, les appareils photo numériques, et des imprimantes.
Caractéristiques
• Basse tension de saturation en avant/conducteur inverse de moteur (la Vo s'est reposée = 0.25V à E/S = 200mA)• Deux canaux de H-pont
• Grand choix utilisable de tension (gamme permise de tension : 2.5V à 9.5V, capacité absolue : 10.5V)
• Soutient l'entrée de PWM (la consommation de puissance faible peut être réalisée en mode lent de retard qui emploie logique d'IN1/IN2 = de H/H.)
• Goupille actuelle de détection de moteur (bobine)
• Circuit thermique intégré d'arrêt
• Paquet miniature (SSOP16 : 225mil)
Caractéristiques
| Attribut | Valeur d'attribut |
|---|---|
| Fabricant | ONSEMI |
| Catégorie de produit | Conducteurs et contrôleurs de moteur |
| Fabricant | SUR le semi-conducteur |
| Produit-catégorie | Moteur/mouvement/contrôleurs et conducteurs d'allumage |
| RoHS | Détails |
| Produit | Contrôleurs/conducteurs de moteur pas à pas |
| Type | Conducteur bidirectionnel de moteur |
| Actionner-Approvisionnement-tension | 10,5 V |
| Actionner-Approvisionnement-actuel | 800 mA |
| De style du support | SMD/SMT |
| Paquet-cas | SSOP-16 |
| Emballage | Bobine |
| Marque | SUR le semi-conducteur |
| Actionner-Température-gamme | - 20 C + à 85 C |
| Série | LB1936V |
| Unité-poids | 0,004586 onces |
Composant compatible fonctionnel
Forme, paquet, composant compatible fonctionnel
| Fabricant Part # | Description | Fabricant | Comparez |
| LB1936V-MPB-E Circuits de signal |
Basse tension, basse saturation, conducteur bidirectionnel de moteur, SSOP16 (225mil), 90-FNFLD | SUR le semi-conducteur | LB1936V-TLM-E contre LB1936V-MPB-E |
| LB1936V Circuits de signal |
CONTRÔLEUR DE MOTEUR PAS À PAS | SUR le semi-conducteur | LB1936V-TLM-E contre LB1936V |
Descriptions
Conducteur bipolaire Bipolar Parallel 16-SSOP de moteur
conducteur biphasé 16-Pin SSOP T/R de moteur pas à pas
Moteur/mouvement/IMPRIMANTE de contrôleurs et conducteurs d'allumage
