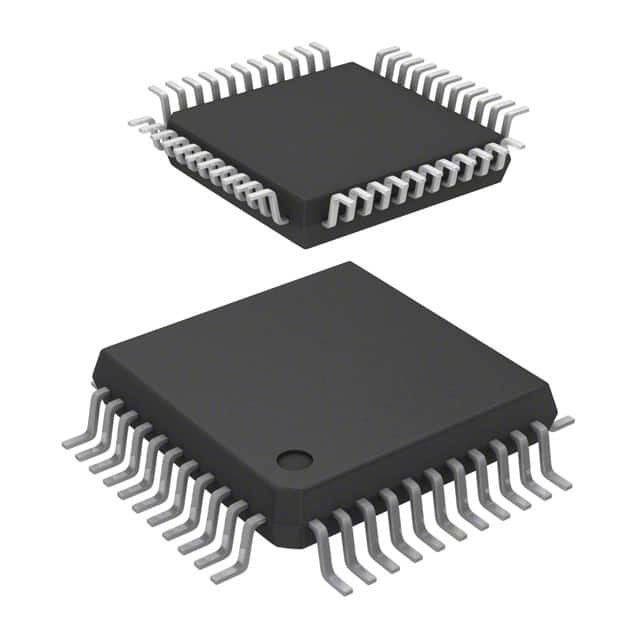

ÉCLAIR 44LQFP STMicroelectronics de l'unité 8BIT 64KB de microcontrôleur de STM8S207S8T6C MCU

Description

La ligne microcontrôleurs à 8 bits de représentation de STM8S20xxx offrent de la mémoire instantanée de programme de 32 à 128 K bytes. Ils désigné sous le nom des dispositifs à haute densité du manuel de référence de famille de microcontrôleur de STM8S.

Caractéristiques

■Noyau
– FCPU maximum : jusqu'à 24 mégahertz, états de 0 attentes @
≤ de fCPU 16 mégahertz
– Noyau STM8 avancé avec Harvard
canalisation d'architecture et de 3 étapes
– Jeu d'instructions prolongé
– 20 MIPS maximum @ 24 mégahertz
■Souvenirs
– Programme : jusqu'à 128 K bytes d'instantané ; données
conservation 20 ans au °C 55 après 10 kcycles
– Données : jusqu'à 2 données vraies EEPROM de K bytes ;
résistance 300 kcycles
– RAM : jusqu'à 6 K bytes
■Gestion d'horloge, de remise et d'approvisionnement
– tension d'opération de 2,95 à 5,5 V
– Oscillateur en cristal de résonateur de puissance faible
– Entrée d'horloge externe
– Interne, utilisateur-trimmable 16 mégahertz RC
– Puissance faible interne 128 kilohertz RC
– Système de sécurité d'horloge avec le moniteur d'horloge
– Attente, actif-halte, et arrêter des modes de puissance faible
– Les horloges périphériques ont commuté individuellement
– Consommation de manière permanente active et basse
puissance-sur et de puissance-vers le bas remise
■Gestion d'interruption
– Contrôleur d'interruption niché avec 32
interruptions
– Jusqu'à 37 interruptions externes sur 6 vecteurs
■Minuteries
– minuteries 2x d'usage universel de 16 bits, avec 2+3
Canaux de CAPCOM (IC, OC ou PWM)
– Minuterie de contrôle avancé : de 16 bits, 4 CAPCOM
canaux, 3 sorties complémentaires, mortes
insertion de temps et synchronisation flexible
– minuterie de base à 8 bits avec le prescaler à 8 bits
– Minuterie automatique de commande
– Chien de garde de fenêtre, chien de garde indépendant
■Interfaces de communications
– 1 Mbit/s à grande vitesse de beCAN actif 2.0B
– UART avec la sortie d'horloge pour synchrone
opération - mode principal de LIN
– UART avec LIN 2,1 conforme, master/slave
modes et resynchronisation automatique
– Interface de SPI jusqu'à 10 Mbits/s
– Interface d'I2C jusqu'à 400 Kbits/s
■10 bit CDA avec jusqu'à 16 canaux
■I/Os
– Jusqu'à 68 I/Os sur un paquet de 80 bornes
y compris 18 sorties élevées d'évier
– Conception fortement robuste d'entrée-sortie, immunisée contre
injection actuelle
– Appui de développement
– Module d'interface simple de fil (BAIN) et
corrigez le module (les DM)
■clé unique d'identification de 96 bits pour chaque dispositif
