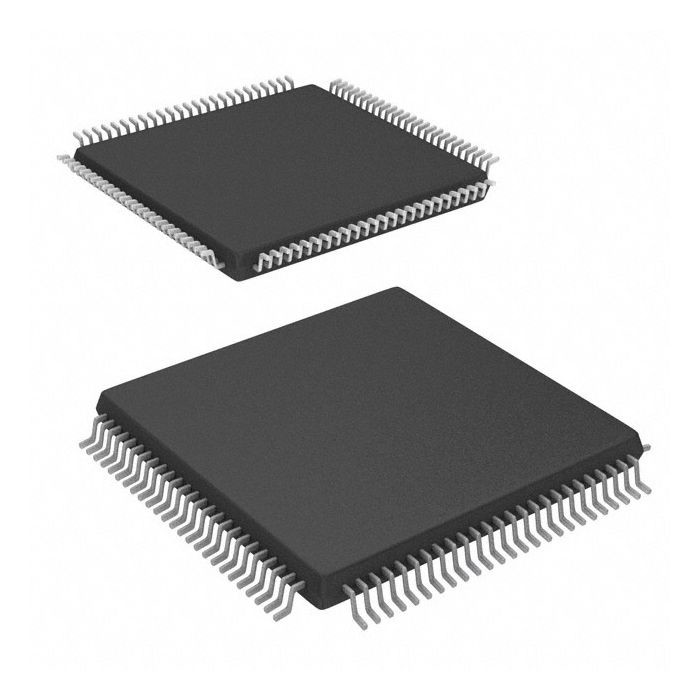

Unité industrielle de microcontrôleur de la CAHT, puce électronique d'ATXMEGA128A1U-AU IC

Aperçu

L'Atmel AVR XMEGA est une famille de puissance faible, haute performance, et les microcontrôleurs 8/16-bit riches périphériques basés sur l'AVR ont augmenté l'architecture de RISC. En exécutant des instructions dans un rhythme simple, les dispositifs d'AVR XMEGA réalisent la sortie d'unité centrale de traitement approchant un million d'instructions par seconde (des MIPS) par mégahertz, permettant au concepteur de systèmes d'optimiser la puissance contre la vitesse de traitement.
L'unité centrale de traitement d'Atmel AVR combine un jeu d'instructions riche avec 32 registres fonctionnants d'usage universel. Chacun des 32 registres est directement relié à l'unité d'arithmétique-logique (ALU), permettant à deux registres indépendants d'être accédés dans une instruction simple, exécutée dans un rhythme. L'architecture en résultant est plus performante tout en réalisant des sorties beaucoup de fois plus rapidement le simple-accumulateur que conventionnel ou le CISC a basé des microcontrôleurs.

Caractéristiques

●Microcontrôleur performant et de basse puissance d'Atmel® AVR® XMEGA® 8/16-bit
●Souvenirs non-volatiles de programme et de données
●64K - 128KBytes d'éclair auto-programmable de dans-système
●4K - section de la botte 8KBytes
●2KBytes EEPROM
●4K - 8KBytes SRAM interne
●Interface de bus externe pour jusqu'à 16Mbytes SRAM
●Interface de bus externe pour jusqu'à 128Mbit SDRAM
●Caractéristiques périphériques
●Contrôleur DMA de quatre canaux
●système d'événement de Huit-canal
●Huit minuteries/compteurs de 16 bits
●Quatre minuteries/compteurs avec la sortie 4 comparer ou entrer des canaux de capture
●Quatre minuteries/compteurs avec la sortie 2 comparer ou entrer des canaux de capture
●Extension de haute résolution sur tous les minuterie/compteurs
●Extension avancée de forme d'onde (AWeX) sur l'infidèle/compteurs
●Une interface de dispositif d'USB
●USB 2,0 à toute vitesse (12Mbps) et dispositif (1.5Mbps) à vitesse réduite conforme
●32 points finaux avec la pleine flexibilité de configuration
●Huit USARTs avec le soutien d'IrDA d'un USART
●Quatre interfaces à deux fils avec le double match d'adresse (I2C et SMBus compatibles)
●Quatre interfaces périphériques périodiques (SPIs)
●Crypto moteur d'AES et de DES
●(IEEE® 802,3) générateur CRC-16 (CRC-CCITT) et CRC-32
●compteur en temps réel de 16 bits (RTC) avec l'oscillateur distinct
●Deux seize canal, 12 mordu, convertisseurs 2msps analogique-numérique
●Deux à deux voies, 12 mordus, convertisseurs 1msps numériques-analogique
●Quatre comparateurs analogues (ACs) avec la fenêtre comparent la fonction, et les sources actuelles
●Interruptions externes sur toutes les goupilles d'usage universel d'entrée-sortie
●Horloge de surveillance programmable avec l'oscillateur très réduit de puissance de sur-puce distincte
●Appui de bibliothèque de QTouch®
●Boutons, glisseurs et roues capacitifs de contact
●Caractéristiques spéciales de microcontrôleur
●Puissance-sur la remise et la détection programmable d'arrêt partiel
●Options internes et externes d'horloge avec PLL et prescaler
●Contrôleur d'interruption à multiniveaux programmable
●Cinq modes de sommeil
●Programmant et corriger des interfaces
●Interface de JTAG (IEEE 1149,1 conforme), y compris le balayage de frontière
●PDI (programme et corriger l'interface)
●Entrée-sortie et paquets
●78 bornes programmables d'entrée-sortie
●100 avance TQFP
●100 boule BGA
●100 boule VFBGA
●Tension d'opération
●1,6 – 3.6V
●Fréquence d'opération
●0 – 12MHz de 1.6V
●0 – 32MHz de 2.7V

Applications typiques
Contrôle industriel
Contrôle de climat
Applications de batterie de puissance faible
Automatisation industrielle
Rf et ZigBee®
Machines-outils
Contrôle de construction
Connectivité d'USB
LA CAHT
Contrôle de conseil
Contrôle de capteur
Doser de service
Produits blancs
Optique
Applications médicales
