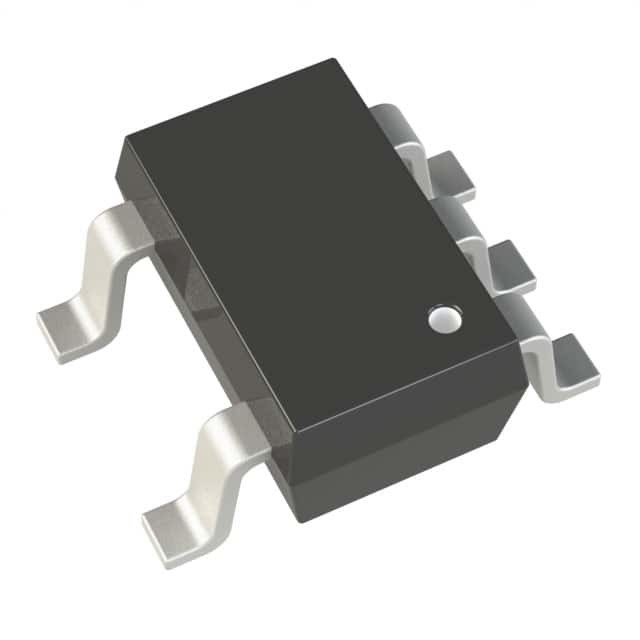

ADP121-AUJZ33R7 IC REG LINEAR 3.3V 150MA TSOT5 Dispositifs analogiques inc.

Définition générale

L'ADP121 est un régulateur linéaire à courant calme, à faible débit, qui fonctionne de 2,3 V à 5,5 V et fournit jusqu'à 150 mA de courant de sortie.La faible tension de sortie de 135 mV à une charge de 150 mA améliore l'efficacité et permet de fonctionner sur une large plage de tension d'entréeLe faible courant d'arrêt de 30 μA à pleine charge rend l'ADP121 idéal pour les équipements portables à batterie.
L'ADP121 est disponible dans des tensions de sortie allant de 1,2 V à 3,3 V. Les pièces sont optimisées pour un fonctionnement stable avec de petits condensateurs de sortie en céramique de 1 μF.L'ADP121 offre de bonnes performances transitoires avec une surface de carte minimale.
La protection contre les courts-circuits et les circuits de protection contre les surcharges thermiques empêchent les dommages dans des conditions défavorables.Les emballages WLCSP sans halogénure de pitch de 4 mm et utilisent la plus petite solution d'empreinte pour répondre à une variété d'applications portables.

Caractéristiques

Plage de tension d'entrée: de 2,3 V à 5,5 V
Plage de tension de sortie: de 1,2 V à 3,3 V
Courant de sortie: 150 mA
Faible courant d'arrêt
IGND = 11 μA avec une charge de 0 μA
IGND = 30 μA avec une charge de 150 mA
Faible courant d'arrêt: < 1 μA
Faible tension de sortie
90 mV @ 150 mA de charge
PSRR élevé
70 dB @ 1 kHz à VOUT = 1,2 V
70 dB @ 10 kHz à VOUT = 1,2 V
Faible bruit: 40 μV rms à VOUT = 1,2 V
Aucun condensateur de contournement du bruit requis
Résistance à l'écoulement
Stable avec un petit condensateur de sortie en céramique de 1 μF
Limites de courant et protection contre la surcharge thermique
Activation contrôlée par logique
Paquet de TSOT à cinq conducteurs
WLCSP à 4 balles avec une hauteur de 0,4 mm

Applications
Téléphones portables
appareils photo numériques et appareils audio
Équipements portables et à piles
Réglementation post-DC à DC
Après la réglementation
