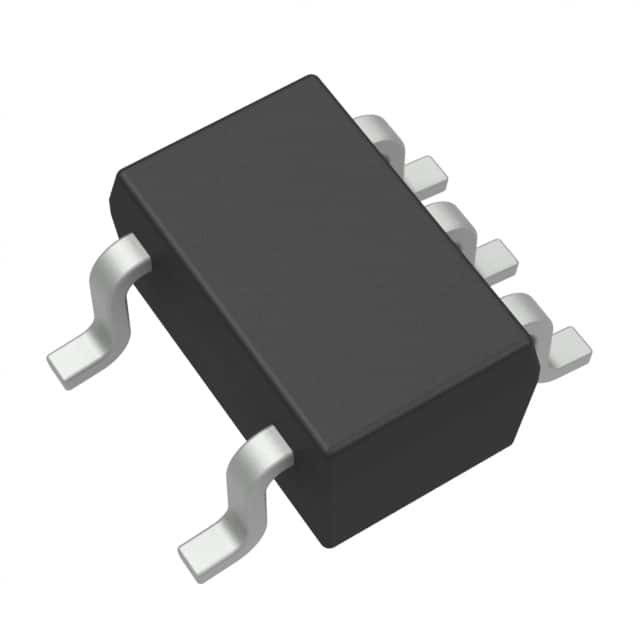

TPS71533DCKR IC REG LINEAR 3.3V 50MA SC70-5 Instruments du Texas

Définition

Le TPS71533DCKR est un régulateur de tension à faible débit (LDO) offrant les avantages d'une tension d'entrée élevée, d'une tension de débit faible et d'un fonctionnement à faible puissance.5 à 24 V, sont stables avec n'importe quel condensateur supérieur ou égal à 0,47μF. La basse tension de sortie et le faible courant d'arrêt permettent de fonctionner à des niveaux de puissance extrêmement bas.les appareils sont idéaux pour alimenter les circuits intégrés de gestion de batteriePlus précisément, parce que les dispositifs sont activés dès que la tension appliquée atteint la tension d'entrée minimale, la sortie est rapidement disponible pour alimenter les circuits intégrés de charge de batterie en fonctionnement continu.Le transistor de passage PNP habituel a été remplacé par un élément de passage PMOSÉtant donné que l'élément de passage PMOS se comporte comme une résistance de faible valeur, la faible tension de sortie, généralement 415 mV à 50 mA de courant de charge, est directement proportionnelle au courant de charge.Le faible courant d'arrêt (3.2μA typiquement) est stable sur toute la plage de courant de charge de sortie (0 à 50mA).

Caractéristiques

Faible courant d'arrêt de 3,2 μA à 50 mA
Stable avec n'importe quel condensateur >= 0,47μF
Régulateur à faible dérapage 50 mA
Limites minimales et maximales de courant spécifié
Produit vert et sans Sb/Br

Application du projet

Gestion de l'énergie, électronique grand public, appareils portables
