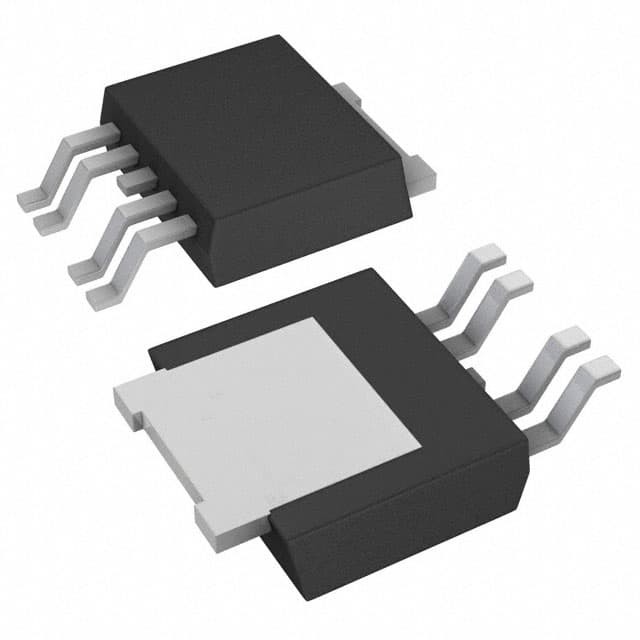

LD39150PT-R IC REG LINEAR POS ADJ 1.5A PPAK STMicroélectronique
| Nom de marque | STMicroelectronics |
|---|---|
| Numéro de modèle | LD39150PT-R |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Configuration de sortie | Positif | Type de sortie | Réglable |
|---|---|---|---|
| Nombre de régulateurs | 1 | Tension - entrée (maximum) | 6V |
| Tension - sortie (minute/fixe) | 1.22V | Tension - sortie (maximum) | 5V |
| Chute de tension (max) | 0.4V @ 1,5A | Actuel - sortie | 1.5A |
| Actuel - tranquille (Q.I.) | 2,5 mA | Actuel - approvisionnement (maximum) | - |
| PSRR | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | Caractéristiques de contrôle | - |
| Caractéristiques de protection | Au-dessus du courant, au-dessus de la température | Température de fonctionnement | -40°C | 125°C (TJ) |
| Type de montage | Monture de surface | Emballage / boîtier | TO-252-5, DPak (4 avances + étiquettes), TO-252AD |
| Paquet de dispositifs fournis par le fournisseur | PPAK |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| LD39150PT-R | IC REG LINEAR POS ADJ 1.5A PPAK | |
| LD29150PTR | IC REG LINEAR POS ADJ 1.5A PPAK | |
| LD29150PT50R | IC REG LINEAR 5V 1.5A PPAK | |
| LF50ABPT-TR | IC REG LINEAR 5V 500MA PPAK | |
| LF90CPT-TR | IC REG LINEAR 9V 500MA PPAK | |
| TPS78533QKVURQ1 | AUTOMOTIVE, 1-A, HIGH-ACCURACY, | |
| LF50CPT-TR | IC REG LINEAR 5V 500MA PPAK | |
| TPS7B8750QKVURQ1R2 | AUTOMOTIVE 500-MA, 40-V, LOW DRO | |
| TPS7A6133QKVURQ1 | IC REG LINEAR 3.3V 300MA TO252-5 | |
| LF18ABPT-TR | IC REG LINEAR 1.8V 500MA PPAK | |
| TPS7B8650QKVURQ1 | AUTOMOTIVE 500-MA, 40-V, ULTRA-L | |
| TPS7A6050QKVURQ1 | IC REG LINEAR 5V 300MA TO252-5 | |
| TPS7A6033QKVURQ1 | IC REG LINEAR 3.3V 300MA TO252-5 | |
| TPS78550QKVURQ1 | AUTOMOTIVE, 1-A, HIGH-ACCURACY, | |
| TPS7A6150QKVURQ1 | IC REG LINEAR 5V 300MA TO252-5 | |
| LD39080PT25-R | IC REG LINEAR 2.5V 800MA PPAK | |
| LD39150PT18-R | IC REG LINEAR 1.8V 1.5A PPAK | |
| LD29080PT18R | IC REG LINEAR 1.8V 800MA PPAK | |
| LF85CPT-TR | IC REG LINEAR 8.5V 500MA PPAK | |
| LDF33PT-TR | IC REG LINEAR 3.3V 1A PPAK | |
| TPS7B8633QKVURQ1R2 | AUTOMOTIVE 500-MA, 40-V, ULTRA-L | |
| LD39080PT18-R | IC REG LINEAR 1.8V 800MA PPAK | |
| LF18CPT-TR | IC REG LINEAR 1.8V 500MA PPAK | |
| LD29080PT33R | IC REG LINEAR 3.3V 800MA PPAK | |
| TPS78511QKVURQ1 | AUTOMOTIVE, 1-A, HIGH-ACCURACY, | |
| TPS78518QKVURQ1 | AUTOMOTIVE, 1-A, HIGH-ACCURACY, | |
| LF33CPT-TR | IC REG LINEAR 3.3V 500MA PPAK | |
| TPS78512QKVURQ1 | AUTOMOTIVE, 1-A, HIGH-ACCURACY, | |
| LD39300PT25-R | IC REG LINEAR 2.5V 3A PPAK | |
| LD49150PT12R | IC REG LINEAR 1.2V 1.5A PPAK | |
| TPS7B8633QKVURQ1 | AUTOMOTIVE 500-MA, 40-V, ULTRA-L | |
| TPS7B8601QKVURQ1 | AUTOMOTIVE 500-MA, 40-V, ULTRA-L | |
| TPS7B8650QKVURQ1R2 | AUTOMOTIVE 500-MA, 40-V, ULTRA-L | |
| TPS7B8733QKVURQ1R2 | AUTOMOTIVE 500-MA, 40-V, LOW DRO | |
| TPS7B8733QKVURQ1 | AUTOMOTIVE 500-MA, 40-V, LOW DRO | |
| LDF25PT-TR | IC REG LINEAR 2.5V 1A PPAK | |
| LDF18PT-TR | IC REG LINEAR 1.8V 1A PPAK | |
| LDR2533BPT-R | IC REG LINEAR 2.5V/3.3V PPAK | |
| LDFMPT-TR | IC REG LINEAR POS ADJ 500MA PPAK | |
| TLE4275QKVURQ1 | IC REG LINEAR 5V 450MA TO252-5 | |
| TPS78510QKVURQ1 | AUTOMOTIVE, 1-A, HIGH-ACCURACY, | |
| TPS7B8750QKVURQ1 | AUTOMOTIVE 500-MA, 40-V, LOW DRO | |
| LF25CPT-TR | IC REG LINEAR 2.5V 500MA PPAK | |
| TPS78501QKVURQ1 | IC POWER | |
| L5300EPTTR | IC REG LINEAR 5V 300MA PPAK | |
| L5300RPTTR | IC REG LINEAR 5V 300MA PPAK | |
| LD29080PT15R | IC REG LINEAR 1.5V 800MA PPAK | |
| LD39080PT33-R | IC REG LINEAR 3.3V 800MA PPAK | |
| TPS7B8133QKVURQ1 | IC REG LINEAR 3.3V 150MA TO252-5 | |
| TPS7B8150QKVURQ1 | IC REG LINEAR 5V 150MA TO252-5 | |
| TPS7B8250QKVURQ1 | IC REG LINEAR 5V 300MA TO252-5 | |
| TPS7B8233QKVURQ1 | IC REG LINEAR 3.3V 300MA TO252-5 | |
| TL751M12QKVURQ1 | IC REG LINEAR 12V 750MA TO252-5 | |
| TL751M05QKVURQ1 | IC REG LINEAR 5V 750MA TO252-5 | |
| TL751M08QKVURQ1 | IC REG LINEAR 8V 750MA TO252-5 | |
| LD49300PT10R | IC REG LINEAR 1V 3A PPAK | |
| LD39300PT33-R | IC REG LINEAR 3.3V 3A PPAK | |
| LD49150PT08R | IC REG LINEAR POS ADJ 1.5A PPAK | |
| LD39150PT25-R | IC REG LINEAR 2.5V 1.5A PPAK | |
| LD29080PT50R | IC REG LINEAR 5V 800MA PPAK | |
| LD29080PT25R | IC REG LINEAR 2.5V 800MA PPAK | |
| L4931ABPT120R | IC REG LINEAR 12V 250MA PPAK | |
| L4931ABPT25TR | IC REG LINEAR 2.5V 250MA PPAK | |
| L4931ABPT33-TR | IC REG LINEAR 3.3V 250MA PPAK | |
| L4931ABPT50TR | IC REG LINEAR 5V 250MA PPAK | |
| LD29150PT25R | IC REG LINEAR 2.5V 1.5A PPAK | |
| LD29150PT33R | IC REG LINEAR 3.3V 1.5A PPAK | |
| ST2L05-1500PT | IC REG LIN POS ADJ 1A/1A PPAK | |
| ST2L05-1800PT | IC REG LIN POS ADJ 1A/1A PPAK | |
| ST2L05-1825PT | IC REG LIN 1.8V/2.5V 1A/1A PPAK | |
| ST2L05-2500PT | IC REG LIN POS ADJ 1A/1A PPAK | |
| ST2L05-3300PT | IC REG LIN POS ADJ 1A/1A PPAK | |
| ST2L05-3325PT | IC REG LIN 2.5V/3.3V 1A/1A PPAK | |
| ST2L01PTR | IC REG LIN POS ADJ 1A/1A PPAK | |
| ST2L05R1800PT | IC REG LIN POS ADJ 1A/1A PPAK | |
| ST2L05R1825PT | IC REG LIN 1.8V/2.5V 1A/1A PPAK | |
| ST2L05R2500PT | IC REG LIN POS ADJ 1A/1A PPAK | |
| LD29150PT18R | IC REG LINEAR 1.8V 1.5A PPAK | |
| L4931ABPT120 | IC REG LINEAR 12V 250MA PPAK | |
| L4931ABPT25 | IC REG LINEAR 2.5V 250MA PPAK | |
| L4931ABPT33 | IC REG LINEAR 3.3V 250MA PPAK | |
| L4931ABPT50 | IC REG LINEAR 5V 250MA PPAK | |
| L4931ABPT80 | IC REG LINEAR 8V 250MA PPAK | |
| L4931ABPT80TR | IC REG LINEAR 8V 250MA PPAK | |
| L4931CPT120 | IC REG LINEAR 12V 250MA PPAK | |
| L4931CPT120-TR | IC REG LINEAR 12V 250MA PPAK | |
| L4931CPT25 | IC REG LINEAR 2.5V 250MA PPAK | |
| L4931CPT25-TR | IC REG LINEAR 2.5V 250MA PPAK | |
| L4931CPT33 | IC REG LINEAR 3.3V 250MA PPAK | |
| L4931CPT33-TR | IC REG LINEAR 3.3V 250MA PPAK | |
| L4931CPT50 | IC REG LINEAR 5V 250MA PPAK | |
| L4931CPT50-TR | IC REG LINEAR 5V 250MA PPAK | |
| L4931CPT80-TR | IC REG LINEAR 8V 250MA PPAK | |
| L4987CPT120 | IC REG LINEAR 12V 200MA PPAK | |
| L4987CPT33 | IC REG LINEAR 3.3V 200MA PPAK | |
| L4987CPT33TR | IC REG LINEAR 3.3V 200MA PPAK | |
| L4987CPT50 | IC REG LINEAR 5V 200MA PPAK | |
| L4987CPT50TR | IC REG LINEAR 5V 200MA PPAK | |
| LD29080PT90R | IC REG LINEAR 9V 800MA PPAK | |
| LD29150PT | IC REG LINEAR POS ADJ 1.5A PPAK | |
| LD29150PT15 | IC REG LINEAR 1.5V 1.5A PPAK | |
| LD29150PT15R | IC REG LINEAR 1.5V 1.5A PPAK | |
| LD29150PT18 | IC REG LINEAR 1.8V 1.5A PPAK | |
| LD29150PT25 | IC REG LINEAR 2.5V 1.5A PPAK | |
| LD29150PT33 | IC REG LINEAR 3.3V 1.5A PPAK | |
| LD29150PT50 | IC REG LINEAR 5V 1.5A PPAK | |
| LD29150PT80 | IC REG LINEAR 8V 1.5A PPAK | |
| LD29150PT80R | IC REG LINEAR 8V 1.5A PPAK | |
| LDR1833PT | IC REG LINEAR 1.8V/3.3V PPAK | |
| LDR1833PT-R | IC REG LINEAR 1.8V/3.3V PPAK | |
| LDR2533PT-R | IC REG LINEAR 2.5V/3.3V PPAK | |
| LF120ABPT-TR | IC REG LINEAR 12V 500MA PPAK | |
| LF120CPT | IC REG LINEAR 12V 500MA PPAK | |
| LF120CPT-TR | IC REG LINEAR 12V 500MA PPAK | |
| LF18ABPT | IC REG LINEAR 1.8V 500MA PPAK | |
| LF18CPT | IC REG LINEAR 1.8V 500MA PPAK | |
| LF25ABPT-TR | IC REG LINEAR 2.5V 500MA PPAK | |
| LF25CPT | IC REG LINEAR 2.5V 500MA PPAK | |
| LF27CPT | IC REG LINEAR 2.7V 500MA PPAK | |
| LF30ABPT | IC REG LINEAR 3V 500MA PPAK | |
| LF30CPT | IC REG LINEAR 3V 500MA PPAK | |
| LF33ABPT | IC REG LINEAR 3.3V 500MA PPAK | |
| LF33ABPT-TR | IC REG LINEAR 3.3V 500MA PPAK | |
| LF33CPT | IC REG LINEAR 3.3V 500MA PPAK | |
| LF40CPT | IC REG LINEAR 4V 500MA PPAK | |
| LF50ABPT | IC REG LINEAR 5V 500MA PPAK | |
| LF50CPT | IC REG LINEAR 5V 500MA PPAK | |
| LF60CPT | IC REG LINEAR 6V 500MA PPAK | |
| LF80ABPT | IC REG LINEAR 8V 500MA PPAK | |
| LF80ABPT-TR | IC REG LINEAR 8V 500MA PPAK | |
| LF80CPT | IC REG LINEAR 8V 500MA PPAK | |
| LF80CPT-TR | IC REG LINEAR 8V 500MA PPAK | |
| LF85ABPT-TR | IC REG LINEAR 8.5V 500MA PPAK | |
| LF85CPT | IC REG LINEAR 8.5V 500MA PPAK | |
| LF90ABPT | IC REG LINEAR 9V 500MA PPAK | |
| LF90ABPT-TR | IC REG LINEAR 9V 500MA PPAK | |
| LF90CPT | IC REG LINEAR 9V 500MA PPAK | |
| ST1L04PT | IC REG LINEAR POS ADJ 1A PPAK | |
| LD39300PT-R | IC REG LINEAR POS ADJ 3A PPAK | |
| LD39080PT-R | IC REG LINEAR POS ADJ 800MA PPAK | |
| LD39150PT33-R | IC REG LINEAR 3.3V 1.5A PPAK | |
| LD39300PT18-R | IC REG LINEAR 1.8V 3A PPAK | |
| LD49300PT08R | IC REG LINEAR POS ADJ 3A PPAK | |
| ST1L04PT-R | IC REG LINEAR POS ADJ 1A PPAK | |
| LD49300PT12R | IC REG LINEAR 1.2V 3A PPAK | |
| LF33CPT-TRY | IC REG LINEAR 3.3V 500MA PPAK | |
| LF50CPT-TRY | IC REG LINEAR 5V 500MA PPAK | |
| LF85CPT-TRY | IC REG LINEAR 8.5V 500MA PPAK | |
| LDFM50PT-TR | IC REG LINEAR 5V 500MA PPAK | |
| LDFPT-TR | IC REG LINEAR POS ADJ 1A PPAK |
Description de produit
Détails du produit
Définition
Le LD39150 est un régulateur linéaire ultra rapide à faible chute qui fonctionne de 2,5 V à 6 V.Une large gamme d'options de sortie est disponible. La faible chute de tension, le faible bruit et le courant d'arrêt ultra-faible le rendent adapté aux microprocesseurs à basse tension et aux applications de mémoire.L'appareil est développé sur un procédé BiCMOS qui permet un fonctionnement à faible courant de repos indépendant du courant de charge de sortie.
Caractéristiques
• 1.5 Un courant de sortie garanti• Voltage de sortie extrêmement bas (type 200 mV @ 1,5 A, type 40 mV @ 300 mA)
• Courant d'arrêt très faible (1 mA typique @ 1,5 A de charge, 1 μA max @ 25 °C en mode éteint)
• Arrêt électronique à commande logique
• Limite interne du courant et de la chaleur
• tolérance de tension de sortie de ±1,5% à 25 °C
• Voltages de sortie fixes et ADJ: 1,8 V, 2,5 V, 3,3 V, ADJ
• Plage de température: -40 à 125 °C
• Réaction dynamique rapide aux changements de ligne et de charge
• Stable avec condensateur en céramique
• Disponible en PPAK, DPAK et DFN6 (3x3 mm)
Applications
• alimentation du microprocesseur• L'alimentation électrique des DSP
• régulateurs de poste pour le changement de fournisseur
• Régulateur linéaire à haut rendement
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | STMicroélectronique |
| Catégorie de produits | Régulateurs de tension linéaires |
| Série | LD39150 |
| Emballage | Emballage de remplacement |
| Mode de montage | DSM/SMT |
| Boîtier de colis | TO-252-5, DPak (4 plombs + onglet), TO-252AD |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Type de sortie | Réglable |
| Produit fourni par le fournisseur | PPAK |
| Voltage d'entrée | 2.5 V à 6 V |
| Nombre de sorties | 1 Résultats |
| Le courant de sortie | 1.5A |
| Voltage de sortie | 1.22 V ~ 5 V |
| Topologie du régulateur | Réglable positivement |
| Télécommunications électriques | 0.2V @ 1,5A |
| Nombre de régulateurs | 1 Régulateur |
| Résistance à la combustion | - |
| Température de fonctionnement maximale | + 125 °C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Voltage de sortie | 1.22 V à 5 V |
| Le niveau de tension d'entrée doit être supérieur ou égal à: | 6 V |
| Courant de sortie | 1.5 A |
| Le niveau de tension d'entrée est le niveau de tension minimum. | + 2,5 V |
| Régulation de la charge | 00,06 % / A |
| Régulation de la tension | 1.5 % |
| Boîtier de colis | PPAK-5 |
| Le débit d'entrée doit être supérieur ou égal à: | 1 mA |
| Courant silencieux | 2.5 mA |
| Voltage de référence | 1.22 V |
| Voltage de sortie | 00,04 V à 300 mA |
| Le niveau de tension de sortie maximal | 80 mV à 300 mA |
| Règlement sur les lignes | 00,04 % |
Décrits
Régulateur de tension linéaire IC réglable positivement 1 Sortie 1.22 V ~ 5 V 1.5A PPAK
Le régulateur LDO Pos 1.22V à 5V 1.5A 5-pin ((4+Tab) PPAK T/R
Les régulateurs de tension LDO Bicmos Vltg Regulatr Ultra Lo Drop
produits recommandés
