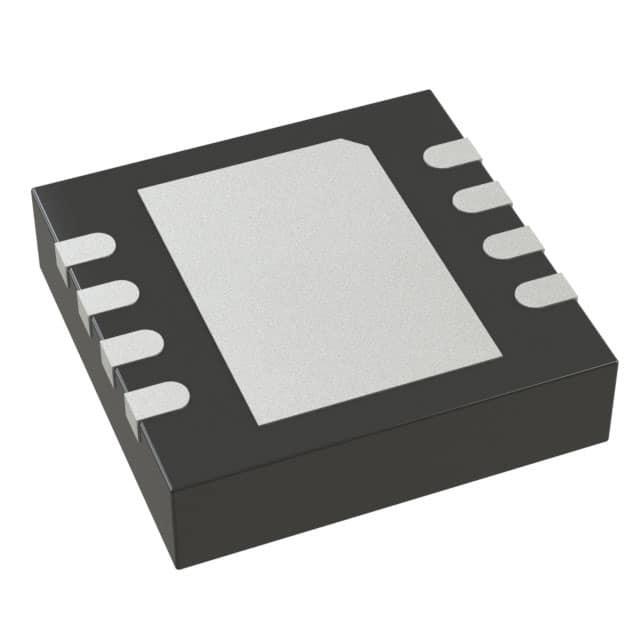

LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN Des appareils analogiques inc.

Définition

Le LT®3014 est un régulateur linéaire à basse décharge de haute tension et de micropouvoir, capable de fournir un courant de sortie de 20mA avec une tension de décharge de 350mV.d'une puissance de sortie supérieure ou égale à 1000 W, le faible courant d'arrêt (7μA en fonctionnement et 1μA en arrêt) fait du LT3014 un choix idéal.
D'autres caractéristiques du LT3014 incluent la possibilité de fonctionner avec de très petits condensateurs de sortie.47μF sur la sortie alors que la plupart des appareils plus anciens nécessitent entre 10μF et 100μF pour la stabilitéLes petits condensateurs en céramique peuvent être utilisés sans l'ajout nécessaire d'ESR comme c'est le cas avec d'autres régulateurs.protection contre la limitation thermique et contre le courant inverse.

Caractéristiques

■ Large plage de tension d'entrée: de 3 V à 80 V
■ Faible courant calme: 7 μA
■ Faible tension de sortie: 350 mV
■ Courant de sortie: 20 mA
■ LT3014HV survit aux transitoires de 100 V (2 ms)
■ Pas besoin de diodes de protection
■ Sortie réglable de 1,22 V à 60 V
■ 1 μA de courant calme en arrêt
■ Stable avec un condensateur de sortie de 0,47 μF
■ Stable avec des condensateurs en aluminium, tantal ou céramique
■ Protection par batterie inverse
■ Aucun flux de courant inverse de sortie
■ Limitation thermique
■ Disponible dans les paquets ThinSOTTM à 5 conduits et DFN à 8 conduits

Applications

■ Régulateurs de basse tension à haute tension
■ Régulateur pour les systèmes à batterie
■ Applications de télécommunications
■ Applications dans le secteur automobile
