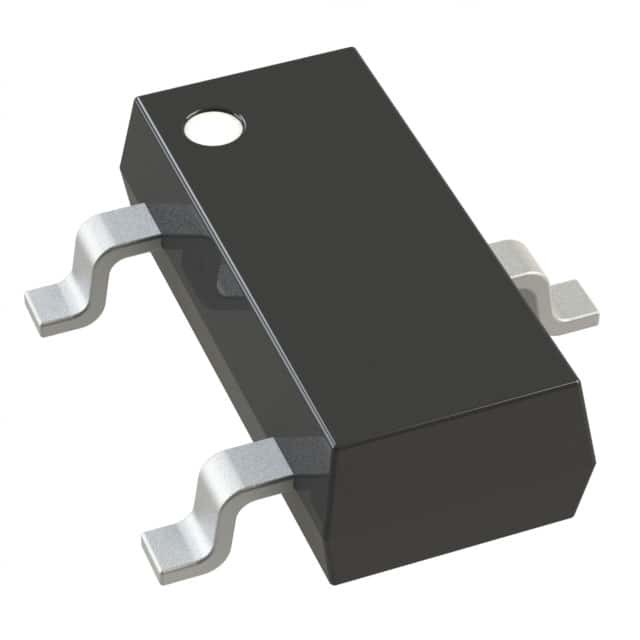

MCP1700T-3302E/TT IC REG LINEAR 3.3V 250MA SOT23-3 Technologie à puce électronique
| Nom de marque | Microchip Technology |
|---|---|
| Numéro de modèle | MCP1700T-3302E/TT |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Configuration de sortie | Positif | Type de sortie | Fixe |
|---|---|---|---|
| Nombre de régulateurs | 1 | Tension - entrée (maximum) | 6V |
| Tension - sortie (minute/fixe) | 3.3V | Tension - sortie (maximum) | - |
| Chute de tension (max) | 0.35V @ 250mA | Actuel - sortie | 250mA |
| Actuel - tranquille (Q.I.) | µA 4 | Actuel - approvisionnement (maximum) | - |
| PSRR | 44dB (100Hz) | Caractéristiques de contrôle | - |
| Caractéristiques de protection | Au-dessus du courant, au-dessus de la température, court-circuit | Température de fonctionnement | -40°C | 125°C |
| Type de montage | Monture de surface | Emballage / boîtier | TO-236-3, SC-59, SOT-23-3 |
| Paquet de dispositifs fournis par le fournisseur | SOT-23-3 |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| MCP1700T-3302E/TT | IC REG LINEAR 3.3V 250MA SOT23-3 | |
| MCP1700T-3002E/TT | IC REG LINEAR 3V 250MA SOT23-3 | |
| MCP1700T-2802E/TT | IC REG LINEAR 2.8V 250MA SOT23-3 | |
| MCP1700T-1802E/TT | IC REG LINEAR 1.8V 200MA SOT23-3 | |
| MCP1700T-1202E/TT | IC REG LINEAR 1.2V 200MA SOT23-3 | |
| MCP1700T-3602E/TT | IC REG LINEAR 3.6V 250MA SOT23-3 | |
| MCP1700T-2002E/TT | IC REG LINEAR 2V 200MA SOT23-3 | |
| TC595002ECBTR | IC REG LINEAR -5V 100MA SOT23-3 | |
| MCP1700T-1502E/TT | IC REG LINEAR 1.5V 200MA SOT23-3 | |
| MCP1700T-3102E/TT | IC REG LINEAR 3.1V 250MA SOT23-3 | |
| MCP1700T-3502E/TT | IC REG LINEAR 3.5V 250MA SOT23-3 | |
| MCP1700T-2302E/TT | IC REG LINEAR 2.3V 200MA SOT23-3 | |
| TC593002ECBTR | IC REG LINEAR -3V 80MA SOT23-3 | |
| MCP1811AT-012/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1700T-2502E/TT | IC REG LINEAR 2.5V 250MA SOT23-3 | |
| MCP1812AT-012/TT | IC REG LINEAR 1.2V 300MA SOT23-3 | |
| MCP1700T-5002E/TT | IC REG LINEAR 5V 250MA SOT23-3 | |
| MCP1799T-5002H/TT | IC REG LINEAR 5V 80MA SOT23-3 | |
| MCP1799T-3302H/TT | IC REG LINEAR 3.3V 80MA SOT23-3 | |
| MCP1700T-2202E/TT | IC REG LINEAR 2.2V 200MA SOT23-3 | |
| MCP1700T-2702E/TT | IC REG LINEAR 2.7V 250MA SOT23-3 | |
| MCP1700T-2102E/TT | IC REG LINEAR 2.1V 200MA SOT23-3 | |
| MCP1700T-2402E/TT | IC REG LINEAR 2.4V 200MA SOT23-3 | |
| MCP1700T-2602E/TT | IC REG LINEAR 2.6V 250MA SOT23-3 | |
| MCP1700T-2902E/TT | IC REG LINEAR 2.9V 250MA SOT23-3 | |
| MCP1700T-4002E/TT | IC REG LINEAR 4V 250MA SOT23-3 | |
| MCP1700T-2301E/TT | IC REG LINEAR 2.3V 200MA SOT23-3 | |
| MCP1700T-1802E/TTVAO | IC REG LINEAR 1.8V 200MA SOT23-3 | |
| MCP1700T-3302E/TTVAO | IC REG LINEAR 3.3V 250MA SOT23-3 | |
| MCP1799T-5002H/TTVAO | IC REG LINEAR 5V 80MA SOT23-3 | |
| MCP1799T-3302H/TTVAO | IC REG LINEAR 3.3V 80MA SOT23-3 | |
| MCP1810T-12I/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1810T-15I/TT | IC REG LINEAR 1.5V 150MA SOT23-3 | |
| MCP1810T-18I/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1810T-20I/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1810T-25I/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1810T-30I/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1810T-33I/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1810T-35I/TT | IC REG LINEAR 3.5V 150MA SOT23-3 | |
| MCP1811AT-010/TT | IC REG LINEAR 1V 150MA SOT23-3 | |
| MCP1811AT-018/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1811AT-020/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1811AT-025/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1811AT-028/TT | IC REG LINEAR 2.8V 150MA SOT23-3 | |
| MCP1811AT-030/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1811AT-033/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1811AT-040/TT | IC REG LINEAR 4V 150MA SOT23-3 | |
| MCP1811BT-010/TT | IC REG LINEAR 1V 150MA SOT23-3 | |
| MCP1811BT-012/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1811BT-018/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1811BT-020/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1811BT-025/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1811BT-028/TT | IC REG LINEAR 2.8V 150MA SOT23-3 | |
| MCP1811BT-030/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1811BT-033/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1811BT-040/TT | IC REG LINEAR 4V 150MA SOT23-3 | |
| MCP1812AT-010/TT | IC REG LINEAR 1V 300MA SOT23-3 | |
| MCP1812AT-018/TT | IC REG LINEAR 1.8V 300MA SOT23-3 | |
| MCP1812AT-020/TT | IC REG LINEAR 2V 300MA SOT23-3 | |
| MCP1812AT-025/TT | IC REG LINEAR 2.5V 300MA SOT23-3 | |
| MCP1812AT-028/TT | IC REG LINEAR 2.8V 300MA SOT23-3 | |
| MCP1812AT-030/TT | IC REG LINEAR 3V 300MA SOT23-3 | |
| MCP1812AT-033/TT | IC REG LINEAR 3.3V 300MA SOT23-3 | |
| MCP1812AT-040/TT | IC REG LINEAR 4V 300MA SOT23-3 | |
| MCP1812BT-010/TT | IC REG LINEAR 1V 300MA SOT23-3 | |
| MCP1812BT-012/TT | IC REG LINEAR 1.2V 300MA SOT23-3 | |
| MCP1812BT-018/TT | IC REG LINEAR 1.8V 300MA SOT23-3 | |
| MCP1812BT-020/TT | IC REG LINEAR 2V 300MA SOT23-3 | |
| MCP1812BT-025/TT | IC REG LINEAR 2.5V 300MA SOT23-3 | |
| MCP1812BT-028/TT | IC REG LINEAR 2.8V 300MA SOT23-3 | |
| MCP1812BT-030/TT | IC REG LINEAR 3V 300MA SOT23-3 | |
| MCP1812BT-033/TT | IC REG LINEAR 3.3V 300MA SOT23-3 | |
| MCP1812BT-040/TT | IC REG LINEAR 4V 300MA SOT23-3 | |
| MCP1810T-36I/TT | IC REG LINEAR 150MA SOT23 |
Description de produit
Détails du produit
Description générale
Le MCP1700 est une famille de régulateurs de tension CMOS à faible dérapage (LDO) qui peuvent fournir jusqu'à 250 mA de courant tout en consommant seulement 1,6 μA de courant calme (typique).La plage de fonctionnement des entrées est spécifiée à partir de 2.3V à 6.0V, ce qui en fait un choix idéal pour les applications alimentées par deux et trois piles primaires, ainsi que pour les applications alimentées par une seule cellule Li-Ion.
Caractéristiques
• 1,6 μA de courant calme typique• Plage de tension de fonctionnement d'entrée: 2,3 V à 6,0 V
• Plage de tension de sortie: 1,2 V à 5,0 V
• 250 mA de courant de sortie pour des tensions de sortie ≥ 2,5 V
• courant de sortie de 200 mA pour les tensions de sortie < 2,5 V
• Voltage à basse décharge (LDO)
- 178 mV typique @ 250 mA pour VOUT = 2,8 V
• 0,4% Tolérance typique de tension de sortie
• Options de tension de sortie standard:
- 1,2 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 5,0 V
• Stable avec le condensateur de sortie en céramique de 1,0 μF
• Protection contre le court-circuit
• Protection contre les températures élevées
Applications
• Appareils à batterie• Circuits d'alarme à batterie
• Détecteurs de fumée
• Détecteurs de CO2
• Pages et téléphones portables
• Les batteries intelligentes
• Voltage de référence de basse tension de courant calme
• Les appareils électroniques
• Caméras numériques
• Puissance du microcontrôleur
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Technologie des puces |
| Catégorie de produits | Régulateurs de tension linéaires |
| Série | - |
| Emballage | Emballage de remplacement |
| Unité de poids | 0.050717 once |
| Mode de montage | DSM/SMT |
| Boîtier de colis | TO-236-3, SC-59, SOT-23-3 Il est interdit d'utiliser le produit. |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Type de sortie | Fixé |
| Produit fourni par le fournisseur | Le SOT-23-3 |
| Voltage d'entrée | Jusqu'à 6 V |
| Nombre de sorties | 1 Résultats |
| Le courant de sortie | 250 mA |
| Voltage de sortie | 3.3V |
| Topologie du régulateur | Fixé positif |
| Télécommunications électriques | 0.178V @ 250mA |
| Nombre de régulateurs | 1 Régulateur |
| Résistance à la combustion | - |
| Pd - Dissipation de puissance | 0.3696 W |
| Température de fonctionnement maximale | + 125 °C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Voltage de sortie | 3.3 V |
| Le niveau de tension d'entrée doit être supérieur ou égal à: | 6 V |
| Courant de sortie | 250 mA |
| Le niveau de tension d'entrée est le niveau de tension minimum. | + 2,3 V |
| Régulation de la charge | 1 pour cent |
| Régulation de la tension | 3 pour cent |
| Boîtier de colis | Le SOT-23-3 |
| Le débit d'entrée doit être supérieur ou égal à: | 1.6 uA |
| Courant silencieux | 4 UA |
| Voltage de sortie | 0.178 V à 250 mA |
| Le niveau de tension de sortie maximal | 350 mV |
| Règlement sur les lignes | 00,75 % / V |
Décrits
Régulateur de tension linéaire IC positif fixe 1 sortie 3.3V 250mA SOT-23-3
Régulateur LDO Pos 3.3V 0.25A Automotive 3 broches SOT-23 T/R
Régulateurs de tension LDO 250mA Adj LDO 2%
