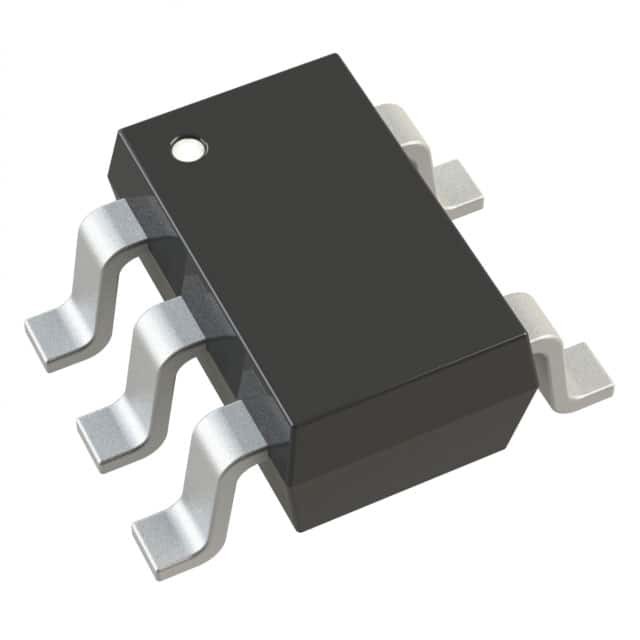

TC1017-3.3VLTTR IC REG LINEAR 3.3V 150MA SC70-5 Technologie à puce
| Nom de marque | Microchip Technology |
|---|---|
| Numéro de modèle | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Configuration de sortie | Positif | Type de sortie | Fixe |
|---|---|---|---|
| Nombre de régulateurs | 1 | Tension - entrée (maximum) | 6V |
| Tension - sortie (minute/fixe) | 3.3V | Tension - sortie (maximum) | - |
| Chute de tension (max) | 0.5V @ 150mA | Actuel - sortie | 150mA |
| Actuel - tranquille (Q.I.) | 90µA | Actuel - approvisionnement (maximum) | - |
| PSRR | Le nombre total d'émissions de CO2 est de: | Caractéristiques de contrôle | Permettez |
| Caractéristiques de protection | Au-dessus du courant, au-dessus de la température | Température de fonctionnement | -40°C | 125°C |
| Type de montage | Monture de surface | Emballage / boîtier | 5-TSSOP, SC-70-5, SOT-353 |
| Paquet de dispositifs fournis par le fournisseur | SC-70-5 |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| TC1017-3.3VLTTR | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| TC1016-3.3VLTTR | IC REG LINEAR 3.3V 80MA SC70-5 | |
| TC1016-3.0VLTTR | IC REG LINEAR 3V 80MA SC70-5 | |
| TC1016-4.0VLTTR | IC REG LINEAR 4V 80MA SC70-5 | |
| TC1017-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-2.7VLTTR | IC REG LINEAR 2.7V 80MA SC70-5 | |
| TC1017R-2.5VLTTR | IC REG LINEAR 2.5V 150MA SC70-5 | |
| TC1017-3.0VLTTR | IC REG LINEAR 3V 150MA SC70-5 | |
| TC1016-2.8VLTTR | IC REG LINEAR 2.8V 80MA SC70-5 | |
| TC1016-1.8VLTTR | IC REG LINEAR 1.8V 80MA SC70-5 | |
| TC1017-2.9VLTTR | IC REG LINEAR 2.9V 150MA SC70-5 | |
| TC1017-2.7VLTTR | IC REG LINEAR 2.7V 150MA SC70-5 | |
| TC1017-2.6VLTTR | IC REG LINEAR 2.6V 150MA SC70-5 | |
| TC1017-2.85VLTTR | IC REG LINEAR 2.85V 150MA SC70-5 | |
| TC1017-4.0VLTTR | IC REG LINEAR 4V 150MA SC70-5 | |
| TC1017-2.8VLTTR | IC REG LINEAR 2.8V 150MA SC70-5 | |
| TC1017R-1.8VLTTR | IC REG LINEAR 1.8V 150MA SC70-5 | |
| TC1016-3.0VLTTR-VAO | IC REG LINEAR 3V 80MA SC70-5 | |
| MCP1811AT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811AT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811AT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811AT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811AT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811AT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811AT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811AT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1811BT-010/LT | IC REG LINEAR 1V 150MA SC70-5 | |
| MCP1811BT-012/LT | IC REG LINEAR 1.2V 150MA SC70-5 | |
| MCP1811BT-018/LT | IC REG LINEAR 1.8V 150MA SC70-5 | |
| MCP1811BT-020/LT | IC REG LINEAR 2V 150MA SC70-5 | |
| MCP1811BT-025/LT | IC REG LINEAR 2.5V 150MA SC70-5 | |
| MCP1811BT-028/LT | IC REG LINEAR 2.8V 150MA SC70-5 | |
| MCP1811BT-030/LT | IC REG LINEAR 3V 150MA SC70-5 | |
| MCP1811BT-033/LT | IC REG LINEAR 3.3V 150MA SC70-5 | |
| MCP1811BT-040/LT | IC REG LINEAR 4V 150MA SC70-5 | |
| MCP1812AT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812AT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812AT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812AT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812AT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812AT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812AT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812AT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812AT-040/LT | IC REG LINEAR 4V 300MA SC70-5 | |
| MCP1812BT-010/LT | IC REG LINEAR 1V 300MA SC70-5 | |
| MCP1812BT-012/LT | IC REG LINEAR 1.2V 300MA SC70-5 | |
| MCP1812BT-018/LT | IC REG LINEAR 1.8V 300MA SC70-5 | |
| MCP1812BT-020/LT | IC REG LINEAR 2V 300MA SC70-5 | |
| MCP1812BT-025/LT | IC REG LINEAR 2.5V 300MA SC70-5 | |
| MCP1812BT-028/LT | IC REG LINEAR 2.8V 300MA SC70-5 | |
| MCP1812BT-030/LT | IC REG LINEAR 3V 300MA SC70-5 | |
| MCP1812BT-033/LT | IC REG LINEAR 3.3V 300MA SC70-5 | |
| MCP1812BT-040/LT | IC REG LINEAR 4V 300MA SC70-5 |
Description de produit
Détails du produit
Description générale
Le TC1017 est une mise à niveau CMOS de haute précision (généralement ± 0,5%) pour les régulateurs bipolaires à faible décrochage.Le paquet SC-70 représente une empreinte réduite de 50% par rapport au populaire paquet SOT-23..Développé spécifiquement pour les systèmes alimentés par batterie, la construction CMOS TC1017 ′ consomme seulement 53 μA de courant d'alimentation typique sur toute la plage de charge de fonctionnement de 150 mA.Cela peut être jusqu'à 60 fois moins que le courant de fonctionnement en repos consommé par les LDO bipolaires.
Caractéristiques
• Les paquets SC-70 et SOT-23 à 5 broches permettant d'économiser de l'espace• Courant de fonctionnement extrêmement faible pour une durée de vie plus longue de la batterie: 53 μA (typique)
• Voltage de sortie très faible
• Courant de sortie nominal de 150 mA
• Ne nécessite que 1 μF de capacité de sortie en céramique
• Précision de tension de sortie élevée: ± 0,5% (typique)
• Temps de réveil de 10 μs (typiquement) par SHDN
• Mode d'arrêt économe en énergie: 0,05 μA (typique)
• Protection contre les surtensions et les températures
• Mise à niveau compatible avec les broches pour les régulateurs bipolaires
Applications
• Téléphones cellulaires ou GSM• Systèmes à batterie
• Les ordinateurs portables
• Instruments médicaux
• Jeux électroniques
• Les références
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Technologie des puces |
| Catégorie de produits | Régulateurs de tension linéaires |
| Série | - |
| Emballage | Tape et bobine (TR) |
| Unité de poids | 0.000705 once |
| Mode de montage | DSM/SMT |
| Boîtier de colis | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Type de sortie | Fixé |
| Produit fourni par le fournisseur | SC-70 à 5 |
| Voltage d'entrée | Jusqu'à 6 V |
| Nombre de sorties | 1 Résultats |
| Le courant de sortie | 150 mA |
| Voltage de sortie | 3.3V |
| Topologie du régulateur | Fixé positif |
| Télécommunications électriques | 0.285V @ 150mA |
| Nombre de régulateurs | 1 Régulateur |
| Résistance à la combustion | - |
| Température de fonctionnement maximale | + 125 °C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Voltage de sortie | 3.3 V |
| Le niveau de tension d'entrée doit être supérieur ou égal à: | 6 V |
| Courant de sortie | 150 mA |
| Le niveau de tension d'entrée est le niveau de tension minimum. | 2.7 V |
| Régulation de la charge | 0.38 % |
| Régulation de la tension | 0.5 % |
| Boîtier de colis | SC-70 à 5 |
| Le débit d'entrée doit être supérieur ou égal à: | 53 uA |
| Voltage de sortie | 0.002 V à 100 uA |
| Le niveau de tension de sortie maximal | 500 mV |
| Règlement sur les lignes | 0.04 %/V |
| Rejet de l'alimentation par ondulation (PSRR) | 58 dB |
Décrits
Régulateur de tension linéaire IC positif fixe 1 sortie 3.3V 150mA SC-70-5
Régulateur LDO Pos 3.3V 0.15A Automobile 5 broches SC-70 T/R
Régulateurs de tension LDO 150mA Adj
