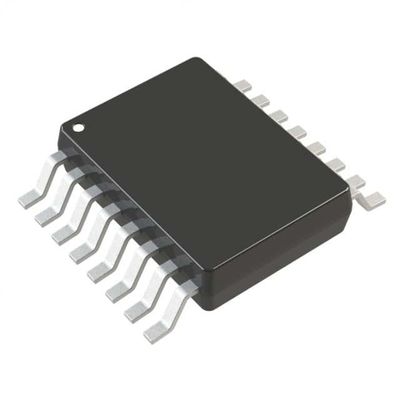

LT3022EMSE-1.2#TRPBF IC REG LINEAR 1.2V 1A 16MSOP Dispositifs analogiques inc.

Définition

Le LT®3022 est un régulateur linéaire à très basse tension de sortie (VLDOTM) qui fonctionne à partir d'aliments d'entrée simples jusqu'à 0,9 V. L'appareil fournit un courant de sortie de 1 A avec une tension de sortie typique de 145 mV.Le LT3022 est idéal pour les applications de basse tension d'entrée à basse tension de sortieLe régulateur optimise la stabilité et la réponse transitoire avec des condensateurs de sortie en céramique à faible ESR aussi petits que 10 μF.Autres caractéristiques du LT3022.05% de régulation typique de la ligne et 0,05% de régulation typique de la charge. En arrêt, le courant d'arrêt descend généralement à 7,5 μA. Le circuit de protection interne comprend une protection contre la batterie inverse,limiteur de courant, limitation thermique avec hystérésis et protection contre le courant inverse.

Caractéristiques

■ Plage VIN: de 0,9 à 10 V
■ Voltage de sortie: 145 mV typique
■ Courant de sortie: 1A
■ Sortie réglable (VREF = VOUT ((MIN) = 200mV)
■ Voltages de sortie fixes: 1,2 V, 1,5 V, 1,8 V
■ Stable avec un faible ESR, condensateurs de sortie en céramique (minimum 10 μF)
■ 0,05% Régulation de la charge typique de 1mA à 1A
■ Courant silencieux: 400 μA typique
■ 7.5 μA courant silencieux typique en arrêt
■ Protection des limites de courant
■ Protection contre la batterie sans courant inverse
■ Limitation thermique par hystérésis
■ 16 plombs (5 mm × 3 mm) DFN et MSOP

Applications

■ Régulateurs linéaires à haut rendement
■ Systèmes à batterie
■ Les supports logiques
■ Régulateur de poste pour l'alimentation par commutation
■ Modems sans fil
■ Fournitures de base de FPGA
