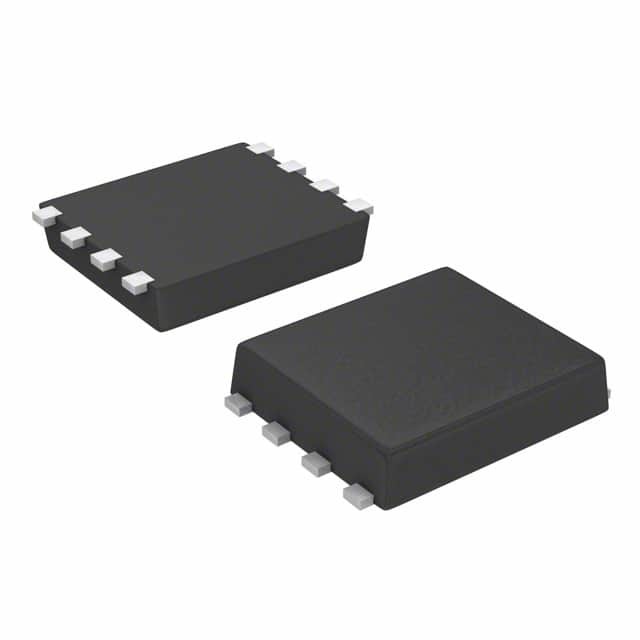

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc. Il s'agit d'une société qui a été créée pour la commercialisation de produits chimiques.

La série S-1133 est un régulateur de tension positive avec une faible tension de sortie, une grande précision de tension de sortie et une faible consommation de courant (300 mA de courant de sortie) développé sur la base de la technologie CMOS.On peut utiliser un petit condensateur en céramique de 1 μF*1Il fonctionne avec une consommation de courant faible de 60 μA. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingEn plus des types dans lesquels la tension de sortie est réglée à l'intérieur du CI, un type pour lequel la tension de sortie peut être réglée via une résistance externe est ajouté à une gamme (série S-1133x00).Les paquets SOT-89-5 et super-petits SNT-8A réalisent un montage à haute densitéCeci, en plus de la faible consommation de courant, rend la série S-1133 idéale pour les appareils mobiles.

■ Caractéristiques

• Voltage de sortie: de 1,2 à 6,0 V, sélectionnable en étapes de 0,1 V.
• Réglage de la tension par résistance externe: sélectionnable de 1,8 à 8,2 V (S-1133B00/S-1133A00)
• Plage de tension d'entrée: 2,0 à 10 V
• Voltage de sortie de haute précision: précision de ±1,0% (produit de sortie de 1,2 à 1,4 V: précision de ±15 mV)
• Faible tension de sortie: 130 mV typique (produit de sortie 3,0 V, IOUT = 100 mA)
• Faible consommation de courant: pendant le fonctionnement: 60 μA typiquement, 90 μA max.
Pendant l'arrêt: 0,1 μA typique, 1,0 μA maximum.
• Courant de sortie: 300 mA de sortie est possible (à VIN ≥ VOUT ((S) + 1,0 V) * 1
• Un condensateur à faible RSE peut être utilisé: un condensateur en céramique de 1,0 μF ou plus peut être utilisé pour les condensateurs d'entrée et de sortie.
(Un condensateur en céramique de 2,2 μF ou plus peut être utilisé pour les produits dont la tension de sortie est égale ou inférieure à 1,7 V.)
• Rejet d'onde élevé: 70 dB typique (à 1,0 kHz, VOUT = 1,2 V)
• Circuit intégré de protection contre le surcourant: le surcourant du transistor de sortie peut être limité.
• Circuit d'arrêt thermique intégré: empêche les dommages dus à la surchauffe.
• Circuit ON/OFF intégré: assure une longue durée de vie de la batterie.
• Petit paquet: SOT-89-5, SNT-8A
• Produits sans plomb

■ Applications

• alimentation électrique pour les appareils à batterie
• alimentation électrique des appareils de communication
• alimentation électrique des appareils électriques domestiques
