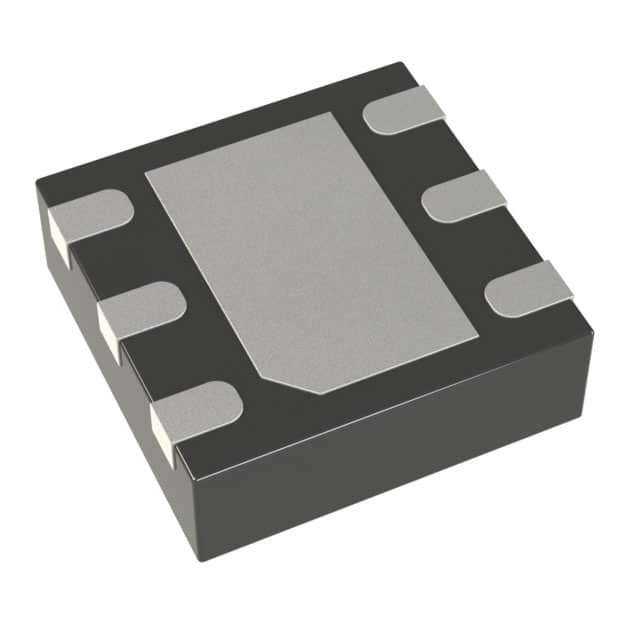

ADP151ACPZ-3.0-R7 IC REG LINEAR 3V 200MA 6LFCSP Dispositifs analogiques inc.

Définition générale

L'ADP151 est un régulateur linéaire à bruit ultra-faible et à faible dérapage qui fonctionne de 2,2 V à 5,5 V et fournit jusqu'à 200 mA de courant de sortie.La basse tension de sortie de 140 mV à une charge de 200 mA améliore l'efficacité et permet de fonctionner sur une large plage de tension d'entrée.

Caractéristiques

Bruit ultra-faible: 9 μV rms
Aucun condensateur de contournement du bruit requis
Stable avec des condensateurs d'entrée et de sortie en céramique de 1 μF
Courant de sortie maximal: 200 mA
Plage de tension d'entrée: de 2,2 V à 5,5 V
Le courant de repos faible IGND = 10 μA avec 0 charges IGND = 265 μA avec 200 mA de charge
Faible courant d'arrêt: < 1 μA
Faible tension de sortie: 140 mV à une charge de 200 mA
Précision initiale: ± 1%
Précision sur la ligne, la charge et la température: ±2,5%
16 options de tension de sortie fixe: de 1,1 V à 3,3 V
Performance PSRR de 70 dB à 10 kHz
Protection contre la limite de courant et la surcharge thermique
Activation contrôlée par logique
Résistance interne de détente à l'entrée EN
Paquet de TSOT à cinq conducteurs
Package LFCSP à 6 conduits
4 balles, étirement de 0,4 mm WLCSP

Applications

Les fournisseurs d'alimentation RF, VCO et PLL
Téléphones portables
appareils photo numériques et appareils audio
Équipements portables et à piles
Réglementation post-DC à DC
Dispositifs médicaux portables
