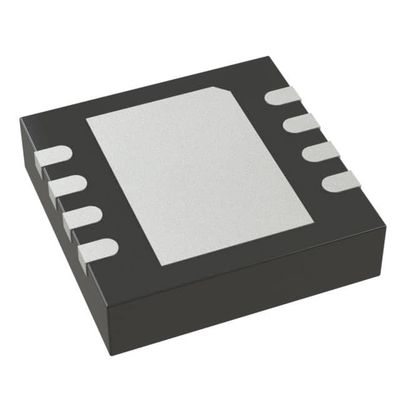

LT3060EDC-3.3#TRPBF IC REG LINEAR 3.3V 100MA 8DFN Dispositifs analogiques inc.

Définition

La série LT®3060 est constituée de régulateurs linéaires à basse tension de sortie (LDO) à micropouvoir qui fonctionnent sur une plage d'alimentation d'entrée de 1,6 V à 45 V.Les appareils fournissent un courant de sortie de 100 mA avec une tension de sortie typique de 300 mVUn condensateur externe unique fournit des performances de référence programmables à faible bruit et une fonction de démarrage en douceur de sortie.Le courant d'arrêt du LT3060 est seulement de 40 μA et fournit une réponse transitoire rapide avec un minimum de 2Condensateur de sortie.2μF. En arrêt, le courant de repos est inférieur à 1μA et le condensateur de démarrage en douceur de référence est réinitialisé.

Caractéristiques

Plage de tension d'entrée: de 1,6 V à 45 V
Courant de sortie: 100 mA
Courant silencieux: 40 μA
Voltage de sortie: 300 mV
Faible bruit: 30 μVRMS (10 Hz à 100 kHz)
Réglable de sortie: VREF = 600 mV
Les tensions de sortie fixes sont de 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V.
Tolérance de sortie: ± 2% sur ligne, charge et température
Le condensateur unique démarre doucement la référence et réduit le bruit de sortie
Courant d'arrêt: < 1μA
Protection de la batterie à l'envers
Protection contre le retour en arrière de la limite de courant
Protection par limite thermique
Des emballages DFN de 2 mm × 2 mm × 0,75 mm et ThinSOTTM de 8 plomb

les demandes

Systèmes à batterie
Équipement électrique pour automobile
Énergies industrielles
Les sources d'alimentation aérienne
Instruments portables
