ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 Dispositifs analogiques inc.

Définition générale

L'ADP3300 est un membre de la famille ADP330x de régulateurs de tension anyCAP à bas dégagement de précision.Sa conception brevetée ne nécessite qu'un 0.47 μF condensateur de sortie pour la stabilité. Ce dispositif est stable avec n'importe quel condensateur, indépendamment de sa valeur ESR (résistance en série équivalente),y compris les types céramiques (MLCC) pour des applications à espace restreintL'ADP3300 obtient une précision exceptionnelle de ±0,8% à température ambiante et une précision globale de ±1,4% sur les variations de température, de ligne et de charge.La tension de sortie de l'ADP3300 est de seulement 80 mV (typique) à 50 mA.
L'ADP3300 fonctionne avec une large plage de tension d'entrée de 3,0 V à 12 V et fournit un courant de charge supérieur à 50 mA.Il comporte un signal d'erreur qui indique lorsque le dispositif est sur le point de perdre la régulation ou lorsque le court-circuit ou la protection contre la surcharge thermique est activéLa famille ADP330x anyCAP LDO offre une large gamme de tensions de sortie et de niveaux de courant de sortie de 50 mA à 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)

Caractéristiques
Haute précision sur ligne et charge: ±0,8% @ 25°C, ±1,4% sur température
Voltage de sortie ultra-faible: 80 mV typique @ 50 mA
Ne nécessite que du CO = 0,47 μF pour la stabilité
anyCAP = Stable avec tous les types de condensateurs (y compris MLCC)
Limitation du courant et de la chaleur
Faible niveau de bruit
Détecteur de décrochage
Courant d'arrêt faible: 1 μA
3.0 V à 12 V
La température ambiante est comprise entre 40°C et +85°C
Plusieurs options de tension fixe

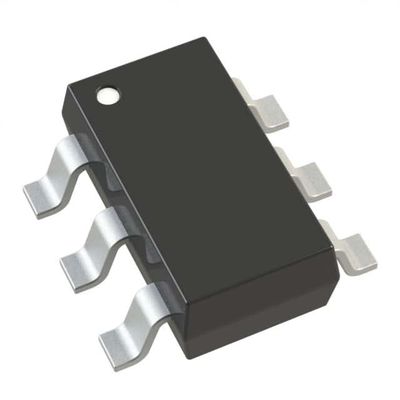

Le SOT-23 ultrapetit est constitué d'un paquet de 6 plombs.
Une excellente régulation des lignes et de la charge

Applications
Téléphones cellulaires
Les ordinateurs portables
Systèmes alimentés par batterie
Les régulateurs PCMCIA
Scanners de codes à barres
Caméscopes, caméras
