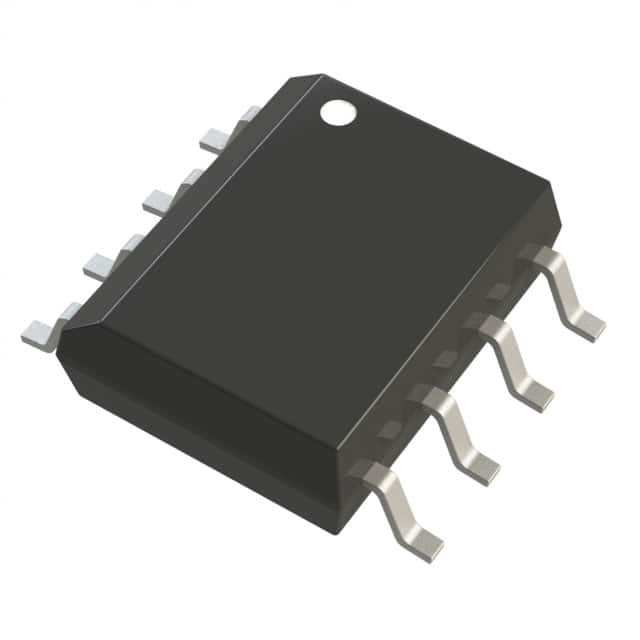

ADP3301ARZ-5 IC REG LINEAR 5V 100MA 8SOIC Dispositifs analogiques inc.

Définition générale

L'ADP3301 est un membre de la famille ADP330x de régulateurs de tension à bas dégagement de précision anyCAPTM*.un processus amélioré et un nouvel ensemble. Its patented design includes a noninverting wideband driver and a stage that permits the use of an internal “pole splitting” capacitor to stabilize the feedback loop with a single output capacitor as small as 0.47 μF. Ce dispositif est stable avec tout type de condensateur indépendamment de sa valeur ESR (résistance sérielle équivalente), y compris les types céramiques (MLCC) pour des applications à espace restreint.L'ADP3301 atteint une précision exceptionnelle de ±0La tension de sortie de l'ADP3301 est de seulement 100 mV (typique) à 100 mA.

Caractéristiques

Haute précision (réglementation de la ligne et de la charge à +25°C): 60,8%
Voltage de sortie ultra-faible: 100 mV typique @ 100 mA
Ne nécessite que du CO = 0,47 μF pour la stabilité
anyCAPTM* = Stable avec tous les types de condensateurs
Limitation du courant et de la chaleur
Faible niveau de bruit
Détecteur de décrochage
Courant d'arrêt faible: 1 μA
Plusieurs options de tension fixe
3.0 V à 12 V
¥20°C à +85°C Plage de température ambiante
Emballage SO-8 amélioré thermiquement
Excellentes réglementations en matière de lignes et de charge

Applications

Téléphones cellulaires
Les ordinateurs portables
Systèmes alimentés par batterie
Instruments portables
Régulateur de poste pour l'alimentation par commutation
Scanners de codes à barres
