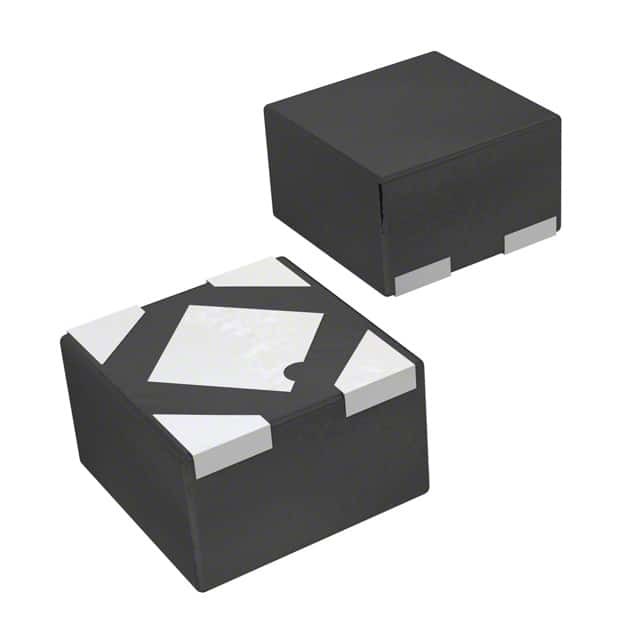

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Technologie à puce électronique
| Nom de marque | Microchip Technology |
|---|---|
| Numéro de modèle | Les données de l'établissement doivent être fournies à l'autorité compétente. |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Configuration de sortie | Positif | Type de sortie | Fixe |
|---|---|---|---|
| Nombre de régulateurs | 1 | Tension - entrée (maximum) | 5.5V |
| Tension - sortie (minute/fixe) | 3.3V | Tension - sortie (maximum) | - |
| Chute de tension (max) | 0.38V @ 300mA | Actuel - sortie | 300mA |
| Actuel - tranquille (Q.I.) | µA 55 | Actuel - approvisionnement (maximum) | µA 65 |
| PSRR | 60dB (1kHz) | Caractéristiques de contrôle | Permettez |
| Caractéristiques de protection | Au-dessus du courant, au-dessus de la température | Température de fonctionnement | -40°C | 125°C |
| Type de montage | Monture de surface | Emballage / boîtier | 4-UDFN a exposé la protection |
| Paquet de dispositifs fournis par le fournisseur | 4-TDFN (1x1) |
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| MIC5504-3.3YMT-TR | IC REG LINEAR 3.3V 300MA 4TDFN | |
| MIC5504-1.8YMT-TR | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-3.3YMT-TZ | IC REG LINEAR 3.3V 300MA 4TDFN | |
| MIC5524-3.3YMT-TZ | IC REG LINEAR 3.3V 500MA 4TDFN | |
| MIC5504-2.2YMT-TR | IC REG LINEAR 2.2V 300MA 4TDFN | |
| MIC5501-3.0YMT-TZ | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5504-1.2YMT-TR | IC REG LINEAR 1.2V 300MA 4TDFN | |
| MIC5501-3.0YMT-TR | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5502-2.8YMT-TR | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5502-2.8YMT-TZ | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5503-1.8YMT-TR | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5503-1.8YMT-TZ | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-1.2YMT-TZ | IC REG LINEAR 1.2V 300MA 4TDFN | |
| MIC5504-1.8YMT-TZ | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-2.8YMT-TZ | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5504-3.0YMT-TZ | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5504-3.1YMT-TZ | IC REG LINEAR 3.1V 300MA 4TDFN | |
| MIC5504-2.2YMT-TZ | IC REG LINEAR 2.2V 300MA 4TDFN | |
| MIC5504-2.8YMT-TR | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5504-3.0YMT-TR | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5504-3.1YMT-TR | IC REG LINEAR 3.1V 300MA 4TDFN | |
| MIC5524-1.2YMT-TZ | IC REG LINEAR 1.2V 500MA 4TDFN | |
| MIC5524-1.8YMT-TZ | IC REG LINEAR 1.8V 500MA 4TDFN | |
| MIC5524-2.8YMT-TZ | IC REG LINEAR 2.8V 500MA 4TDFN | |
| MIC5524-3.0YMT-TZ | IC REG LINEAR 3V 500MA 4TDFN | |
| MIC5524-1.2YMT-T5 | IC REG LINEAR 1.2V 500MA 4TDFN | |
| MIC5524-1.8YMT-T5 | IC REG LINEAR 1.8V 500MA 4TDFN | |
| MIC5524-2.8YMT-T5 | IC REG LINEAR 2.8V 500MA 4TDFN | |
| MIC5524-3.0YMT-T5 | IC REG LINEAR 3V 500MA 4TDFN | |
| MIC5524-3.3YMT-T5 | IC REG LINEAR 3.3V 500MA 4TDFN | |
| MIC5501-3.0YMT-T5 | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5502-2.8YMT-T5 | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5503-1.8YMT-T5 | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-1.2YMT-T5 | IC REG LINEAR 1.2V 300MA 4TDFN | |
| MIC5504-1.8YMT-T5 | IC REG LINEAR 1.8V 300MA 4TDFN | |
| MIC5504-2.2YMT-T5 | IC REG LINEAR 2.2V 300MA 4TDFN | |
| MIC5504-2.8YMT-T5 | IC REG LINEAR 2.8V 300MA 4TDFN | |
| MIC5504-3.0YMT-T5 | IC REG LINEAR 3V 300MA 4TDFN | |
| MIC5504-3.1YMT-T5 | IC REG LINEAR 3.1V 300MA 4TDFN | |
| MIC5504-3.3YMT-T5 | IC REG LINEAR 3.3V 300MA 4TDFN | |
| MIC5504-1.0YMT-TR | IC REG LINEAR 1.0V 300MA 4TDFN |
Description de produit
Détails du produit
[Le micrel]
Description générale
Le MIC5501/2/3/4 est un LDO avancé à usage général idéal pour alimenter des appareils portables à usage général.La famille de produits MIC5501/2/3/4 fournit un LDO de 300 mA de haute performance dans un emballage ultra-petit de 1 mm × 1 mmLes MIC5502 et MIC5504 LDO incluent une fonction de décharge automatique sur la sortie qui s'active lorsque la broche d'activation est basse.Le MIC5503 et le MIC5504 ont une résistance interne à démontage sur la broche activation qui désactive la sortie lorsque la broche activation est laissée flottanteCeci est idéal pour les applications où le signal de contrôle flotte pendant le démarrage du processeur.
Caractéristiques
• Plage de tension d'entrée: 2,5 V à 5,5 V• Voltages de sortie fixes de 1,0 V à 3,3 V
• courant de sortie garanti de 300 mA
• haute précision de sortie (± 2%)
• Faible courant d'arrêt: 38 μA
• Stable avec des condensateurs de sortie en céramique de 1 μF
• Faible tension de sortie: 160 mV @ 300 mA
• Circuit de décharge de sortie: MIC5502, MIC5504
• Activer le tirage vers le bas interne: MIC5503, MIC5504
• Protection contre l'arrêt thermique et la limite de courant
• Package DFN mince de 4 conduits de 1,0 mm × 1,0 mm
• Package MIC5504 SOT23 à 5 broches
Applications
• Les téléphones intelligents• DSC, GPS, PMP et PDA
• Produits médicaux
• Produits électroniques portables
• Systèmes à 5 V
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Technologie des puces |
| Catégorie de produits | Régulateurs de tension linéaires |
| Série | - |
| Emballage | Emballages de remplacement en ruban adhésif et bobine (TR) |
| Mode de montage | DSM/SMT |
| Boîtier de colis | Plateau exposé 4-UDFN |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Type de sortie | Fixé |
| Produit fourni par le fournisseur | Le nombre d'heures de travail est le suivant: |
| Voltage d'entrée | Jusqu'à 5,5 V |
| Nombre de sorties | 1 Résultats |
| Le courant de sortie | 300 mA |
| Voltage de sortie | 3.3V |
| Topologie du régulateur | Fixé positif |
| Télécommunications électriques | 0.16V @ 300mA |
| Nombre de régulateurs | 1 Régulateur |
| Résistance à la combustion | 400 mA |
| Température de fonctionnement maximale | + 125 °C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Voltage de sortie | 3.3 V |
| Le niveau de tension d'entrée doit être supérieur ou égal à: | 5.5 V |
| Courant de sortie | 300 mA |
| Le niveau de tension d'entrée est le niveau de tension minimum. | 2.5 V |
| Régulation de la charge | 40 mV |
| Partie #-Alias | MIC5504-3.3YMT TR |
| Boîtier de colis | Le TDFN-4 |
| Le niveau de tension de sortie maximal | 160 mV |
| Règlement sur les lignes | 0.3 %/V |
| Rejet de l'alimentation par ondulation (PSRR) | 60 dB |
Décrits
Le régulateur LDO Pos 3.3V 0.3A 4-Pin TDFN EP T/R
Régulateurs de tension LDO simples de 300 mA
