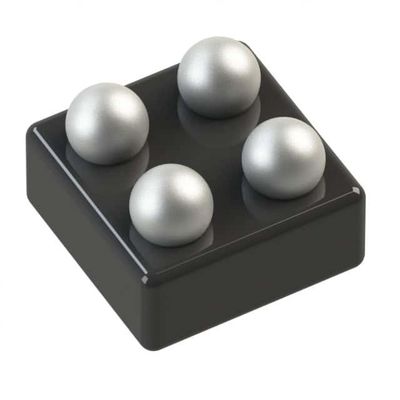

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP Dispositifs analogiques inc.

Définition générale

Les régulateurs ADP160/ADP161/ADP162/ADP163 sont des régulateurs linéaires à courant d'arrêt ultra-faible, à faible débit, qui fonctionnent de 2,2 V à 5,5 V et fournissent jusqu'à 150 mA de courant de sortie.
Le voltage de sortie de 195 mV à une charge de 150 mA améliore l'efficacité et permet de fonctionner sur une large plage de tension d'entrée.
Les ADP16x sont spécialement conçus pour un fonctionnement stable avec un minuscule 1 μF ± 30% de condensateurs d'entrée et de sortie en céramique pour répondre aux exigences de performances élevées, d'espace limité
les applications.
L'ADP160 est disponible en 15 options de tension de sortie fixe, allant de 1,2 V à 4,2 V.L'ADP160/ADP161 comprend également une résistance commutée pour décharger la sortie automatiquement lorsque le LDO est désactivéL'ADP162 est identique à l'ADP160 mais ne comprend pas la fonction de décharge de sortie.

Caractéristiques

Courant de repos ultra-faible
IQ = 560 nA avec une charge de 0 μA
IQ = 860 nA avec une charge de 1 μA
Stable avec des condensateurs d'entrée et de sortie en céramique de 1 μF
Courant de sortie maximal: 150 mA
Plage de tension d'entrée: de 2,2 V à 5,5 V
Faible courant d'arrêt: < 50 nA typique
Faible tension de sortie: 195 mV à une charge de 150 mA
Précision initiale: ± 1%
Précision sur la ligne, la charge et la température: ±3,5%
15 options de tension de sortie fixe: de 1,2 V à 4,2 V
Sortie réglable disponible
Performance PSRR de 72 dB à 100 Hz
Limites de courant et protection contre la surcharge thermique
Activer le contrôle logique
Résistance de décharge de sortie intégrée
Paquet de TSOT à cinq conducteurs
WLCSP à 4 boules, de 0,5 mm de largeur

Applications
Téléphones portables
appareils photo numériques et appareils audio
Équipements portables et à piles
Réglementation post-DC à DC
Dispositifs médicaux portables
