■ DESCRIPTION Générale

La série XC6221 est un régulateur CMOS à haute précision, faible bruit, haute vitesse et faible abandon avec un rejet d'onde élevé.un limitateur de courant, et un circuit de compensation de phase. La fonction CE permet à l'ensemble du circuit d'être en état de veille en introduisant un signal de bas niveau.la charge électrique au condensateur de sortie (CL) sera déchargée par l'interrupteur de décharge automatique interneLe condensateur de stabilisation de sortie (CL) est également compatible avec les condensateurs céramiques à faible ESR.

■ Les caractéristiques

Courant de sortie maximal: 200 mA
Le débit de sortie doit être supérieur ou égal à:
Plage de tension de fonctionnement: 1,6 V à 6,0 V
Plage de tension de sortie: 0,80 V à 5,00 V (croissances de 0,05 V)
Précision: + 2% (VOUT > 1,50 V) (norme)
+30 mV (VOUT ¥ 1,45 V) (norme)
+1% (VOUT > 2,00 V) (Haute précision)
+20mV (VOUT 1.95V) (Haute précision)

Faible consommation électrique: 25 μA (TYP.)
Courant de veille: inférieur à 0,1 μA
Rejection de l' ondulation élevée: 70dB @ 1kHz
Fonction de la CE: CE active élevée
Courant de veille inférieur à 0,1 μA
CL Décharge automatique à grande vitesse
(XC6221B/D)
Pinceau CE en retrait interne
(XC6221C/D)
Condensateur à faible RSE: condensateur céramique à 1,0 μ F
Faible bruit de sortie
Température ambiante de fonctionnement: -40°C ~ +85°C

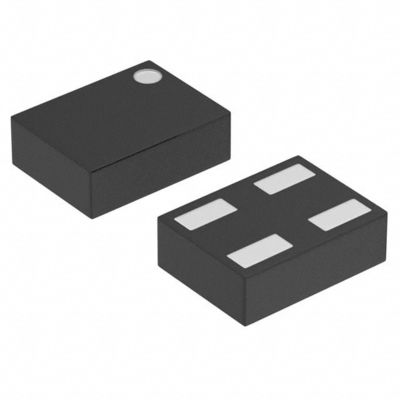

Les paquets : USP-4, SOT-25, SSOT-24 USPN-4
Environnemental: conforme à la directive RoHS de l'UE, exempt de Pb

■ Applications

● Les téléphones portables
● Les téléphones sans fil
● Équipement de communication sans fil
● Jeux portables
● Caméras et magnétoscopes
● Équipement audiovisuel portable
● Les appareils électroniques
