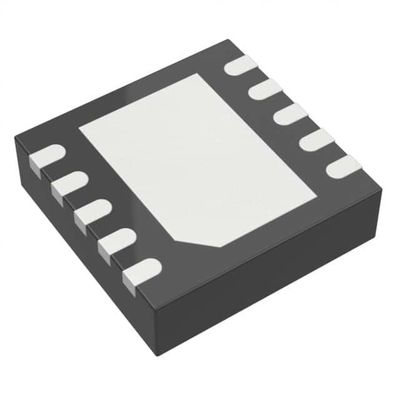

ADP7157ACPZ-04-R7 IC REG LIN POS ADJ 1.2A 10LFCSP Dispositifs analogiques inc.

Définition générale

L'ADP7104 est un régulateur linéaire CMOS à faible dérapage qui fonctionne de 3,3 V à 20 V et fournit jusqu'à 500 mA de courant de sortie.Cette LDO à haute tension d'entrée est idéale pour la régulation de circuits de signaux analogiques et mixtes à haute performance fonctionnant de 19 V à 1Utilisant une architecture propriétaire avancée, il offre un rejet élevé de l'alimentation électrique, faible bruit,et obtient une excellente réponse transitoire de ligne et de charge avec seulement un petit condensateur de sortie en céramique de 1 μF.

Caractéristiques

Plage de tension d'entrée: de 3,3 V à 20 V
Courant de sortie maximal: 500 mA
Faible bruit: 15 μV rms pour les versions à sortie fixe
Performance PSRR de 60 dB à 10 kHz, VOUT = 3,3 V
Protection contre le courant inverse
Voltage de sortie faible: 350 mV à 500 mA
Précision initiale: ±0,8%
Précision sur la ligne, la charge et la température: -2%/+1%
Faible courant de repos (VIN = 5 V), IGND = 900 μA avec une charge de 500 mA
Faible courant d'arrêt: < 40 μA à VIN = 12 V, stable avec faible
Condensateur de sortie en céramique de 1 μF
7 options de tension de sortie fixe: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V et 9 V
Réglable de sortie de 1,22 V à VIN − VDO
Limites de courant de retour en arrière et protection contre la surcharge thermique
L'éclairage UVLO de précision programmable par l'utilisateur/activé
Indicateur de puissance
LFCSP à huit conducteurs et SOIC à huit conducteurs

Applications

régulation des applications sensibles au bruit: circuits ADC, DAC,
les amplificateurs de précision, les oscillateurs à haute fréquence, les horloges,
et PLL
Les communications et les infrastructures
Services médicaux et de santé
Industrie et équipement
