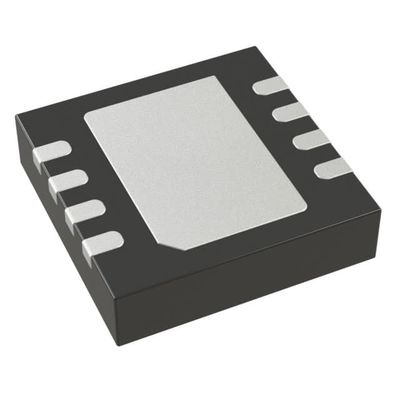

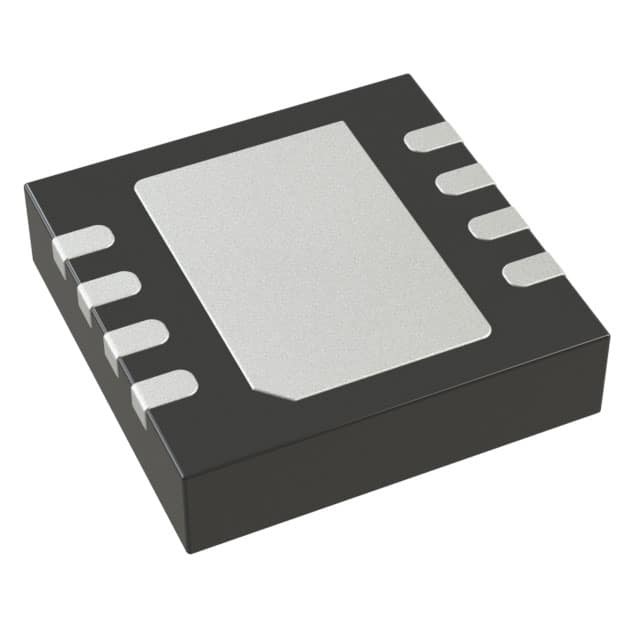

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP Dispositifs analogiques inc.

Définition générale

L'ADP7102 est un régulateur linéaire CMOS à faible dérapage qui fonctionne de 3,3 V à 20 V et fournit jusqu'à 300 mA de courant de sortie.Cette LDO à haute tension d'entrée est idéale pour la régulation de circuits de signaux analogiques et mixtes à haute performance fonctionnant de 19 V à 1Utilisant une architecture propriétaire avancée, il offre un rejet élevé de l'alimentation électrique, faible bruit,et obtient une excellente réponse transitoire de ligne et de charge avec seulement un petit condensateur de sortie en céramique de 1 μF.

Caractéristiques

Plage de tension d'entrée: de 3,3 V à 20 V
Courant de sortie maximal: 300 mA
Faible bruit: 15 μV rms pour les versions à sortie fixe
Performance PSRR de 60 dB à 10 kHz, VOUT = 3,3 V
Protection contre le courant inverse
Faible tension de sortie: 200 mV à une charge de 300 mA
Précision initiale: ±0,8%
Précision sur la ligne, la charge et la température: -2%, +1%
Faible courant de repos (VIN = 5 V), IGND = 750 μA avec 300 mA
charge
Faible courant d'arrêt: 40 μA à VIN = 12 V
Stable avec un petit condensateur de sortie en céramique de 1 μF
7 options de tension de sortie fixe: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V et 9 V
Réglable de sortie de 1,22 V à VIN VDO
Limites de courant de retour en arrière et protection contre la surcharge thermique
L'éclairage UVLO de précision programmable par l'utilisateur/activé
Indicateur de bonne puissance
LFCSP à huit conducteurs et SOIC à huit conducteurs

Applications

Règlement pour les applications sensibles au bruit: ADC, DAC
les circuits, les amplificateurs de précision, les oscillateurs à haute fréquence,
les horloges et les PLL
Les communications et les infrastructures
Services médicaux et de santé
Industrie et équipement
