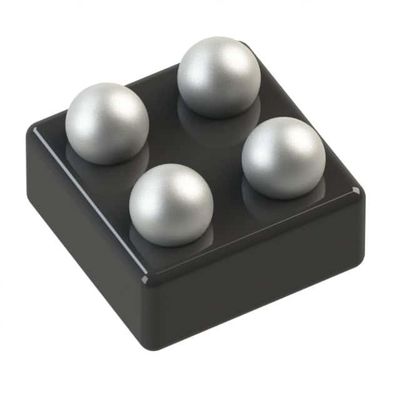

ADP151ACBZ-2.5-R7 IC REG LINEAR 2.5V 200MA 4WLCSP Dispositifs analogiques inc.
| Nom de marque | Analog Devices Inc. |
|---|---|
| Numéro de modèle | ADP151ACBZ-2.5-R7 Pour les appareils électroniques |
| Quantité de commande min | 1 |
| Prix | Based on current price |
| Détails d'emballage | boîte antistatique en sac et en carton |
| Délai de livraison | 3 à 5 jours ouvrables |
| Conditions de paiement | T/T |
| Capacité d'approvisionnement | En stock |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Configuration de sortie | Positif | Type de sortie | Fixe |
|---|---|---|---|
| Nombre de régulateurs | 1 | Tension - entrée (maximum) | 5.5V |
| Tension - sortie (minute/fixe) | 2.5V | Tension - sortie (maximum) | - |
| Chute de tension (max) | 0.2V @ 200mA | Courant - sortie | 200 mA |
| Actuel - tranquille (Q.I.) | µA 20 | Actuel - approvisionnement (maximum) | 350 µA |
| PSRR | - | Caractéristiques de contrôle | Permettez |
| Caractéristiques de protection | Au-dessus du courant, au-dessus de la température, sous le lock-out de tension (UVLO) | Température de fonctionnement | -40°C | 125°C |
| Type de montage | Monture de surface | Emballage / boîtier | 4-WFBGA, WLCSP |
| Paquet de dispositifs fournis par le fournisseur | 4-WLCSP (0,76 x 0,76) | ||
| Mettre en évidence | Puce de PMIC,PMIC IC,Circuits intégrés de gestion de puissance |
||
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
| Part Number | Description | |
|---|---|---|
| ADP151ACBZ-2.5-R7 | IC REG LINEAR 2.5V 200MA 4WLCSP | |
| ADP151ACBZ-3.3-R7 | IC REG LINEAR 3.3V 200MA 4WLCSP | |
| ADP150ACBZ-1.8-R7 | IC REG LINEAR 1.8V 150MA 4WLCSP | |
| ADP150ACBZ-3.3-R7 | IC REG LINEAR 3.3V 150MA 4WLCSP | |
| ADP151ACBZ-2.8-R7 | IC REG LINEAR 2.8V 200MA 4WLCSP | |
| ADP150ACBZ-3.0-R7 | IC REG LINEAR 3V 150MA 4WLCSP | |
| ADP151ACBZ-3.0-R7 | IC REG LINEAR 3V 200MA 4WLCSP | |
| ADP151ACBZ-1.8-R7 | IC REG LINEAR 1.8V 200MA 4WLCSP | |
| ADP151ACBZ-2.85-R7 | IC REG LINEAR 2.85V 200MA 4WLCSP | |
| ADP151ACBZ-1.2-R7 | IC REG LINEAR 1.2V 200MA 4WLCSP | |
| ADP150ACBZ-2.85R7 | IC REG LINEAR 2.85V 150MA 4WLCSP | |
| ADP151ACBZ-1.5-R7 | IC REG LINEAR 1.5V 200MA 4WLCSP | |
| ADP151ACBZ-2.1-R7 | IC REG LINEAR 2.1V 200MA 4WLCSP | |
| ADP150ACBZ-2.5-R7 | IC REG LINEAR 2.5V 150MA 4WLCSP | |
| ADP151ACBZ-1.1-R7 | IC REG LINEAR 1.1V 200MA 4WLCSP | |
| ADP150ACBZ-2.6-R7 | IC REG LINEAR 2.6V 150MA 4WLCSP | |
| ADP150WACBZ-3.3-R7 | 150MA LDO 3.3 VOUT | |
| ADP150ACBZ-2.8-R7 | IC REG LINEAR 2.8V 150MA 4WLCSP | |
| ADP151ACBZ-2.75-R7 | IC REG LINEAR 2.75V 200MA 4WLCSP | |
| ADP150ACBZ-2.75R7 | IC REG LINEAR 2.75V 150MA 4WLCSP | |
| ADP151ACBZ-2.6-R7 | IC REG LINEAR 2.6V 200MA 4WLCSP | |
| ADP150WACBZ-3.0-R7 | 150MA LDO 3.0VOUT |
Description de produit
Détails du produit
Définition générale
L'ADP151 est un régulateur linéaire à très faible bruit, à faible dérapage qui fonctionne de 2,2 V à 5,5 V et fournit jusqu'à 200 mA de courant de sortie.La basse tension de sortie de 140 mV à une charge de 200 mA améliore l'efficacité et permet de fonctionner sur une large plage de tension d'entrée.
Caractéristiques
Bruit ultra-faible: 9 μV rmsAucun condensateur de contournement du bruit requis
Stable avec des condensateurs d'entrée et de sortie en céramique de 1 μF
Courant de sortie maximal: 200 mA
Plage de tension d'entrée: de 2,2 V à 5,5 V
Le courant de repos faible IGND = 10 μA avec 0 charges IGND = 265 μA avec 200 mA de charge
Faible courant d'arrêt: < 1 μA
Faible tension de sortie: 140 mV à une charge de 200 mA
Précision initiale: ± 1%
Précision sur la ligne, la charge et la température: ±2,5%
16 options de tension de sortie fixe: de 1,1 V à 3,3 V
Performance PSRR de 70 dB à 10 kHz
Limites de courant et protection contre la surcharge thermique
Activation contrôlée par logique
Résistance interne de détente à l'entrée EN
Paquet de TSOT à cinq conducteurs
4 balles, 0,4 mm de largeur de lancer
Applications
Les fournisseurs d'alimentation RF, VCO et PLLTéléphones portables
appareils photo numériques et appareils audio
Équipements portables et à piles
Réglementation post-DC à DC
Dispositifs médicaux portables
Les spécifications
| Attribut | Valeur attribuée |
|---|---|
| Produit de fabrication | Appareils analogiques |
| Catégorie de produits | Régulateurs de tension linéaires |
| Série | ADP151 |
| Emballage | Emballage de remplacement |
| Unité de poids | 0.002413 once |
| Mode de montage | DSM/SMT |
| Boîtier de colis | 4-WFBGA, WLCSP |
| Température de fonctionnement | -40°C à 125°C |
| Type de montage | Monture de surface |
| Produit fourni par le fournisseur | 4-WLCSP (0,76 x 0,76) |
| Voltage d'entrée | Jusqu'à 5,5 V |
| Le courant de sortie | 200 mA |
| Voltage de sortie | 2.5V |
| Topologie du régulateur | Fixé positif |
| Télécommunications électriques | 0.135V @ 200mA |
| Nombre de régulateurs | 1 Régulateur |
| Résistance à la combustion | 220 mA |
| Température de fonctionnement maximale | + 125 °C |
| Plage de température de fonctionnement | - Quarante degrés. |
| Le niveau de tension d'entrée doit être supérieur ou égal à: | 5.5 V |
| Courant de sortie | 200 mA ou plus |
| Le niveau de tension d'entrée est le niveau de tension minimum. | 2.2 V |
| Boîtier de colis | Le WLCSP-4 |
Décrits
Régulateur de tension linéaire IC positif fixe 1 sortie 2.5V 200mA 4-WLCSP (0.76x0.76)
Le régulateur LDO Pos 2.5V 0.2A à 4 broches WLCSP T/R
Régulateurs de tension linéaires 200mA LDO 2.5Vout
