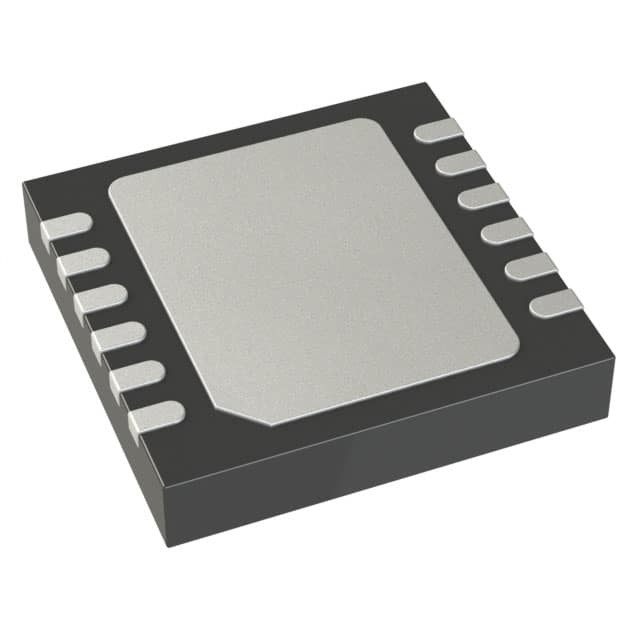

LT3083EDF#TRPBF IC REG LINEAR POS ADJ 3A 12DFN Des appareils analogiques inc.

Définition

Le LT®3083 est un régulateur linéaire 3A à faible dérapage qui peut être placé en parallèle pour augmenter le courant de sortie ou répartir la chaleur sur les planches montées en surface.Conçu comme une source de courant et un suiveur de tension de précision, ce nouveau régulateur est utilisé dans de nombreuses applications nécessitant un courant élevé, une réglabilité à zéro et aucun dissipateur de chaleur.L'appareil fait également sortir le collecteur du transistor de passage pour permettre un fonctionnement à faible dégagement jusqu'à 310mV lorsqu'il est utilisé avec plusieurs alimentations.

Caractéristiques

■ Les sorties peuvent être parallèles pour un courant plus élevé et
Diffusion de la chaleur
■ Courant de sortie: 3A
■ Programme de résistance unique Voltage de sortie
■ 50 μA de courant de broche réglée: 1% de précision initiale
■ Sortie réglable à 0V
■ Faible bruit de sortie: 40 μVRMS (10 Hz à 100 kHz)
■ Large plage de tension d'entrée: 1,2 V à 23 V
(DD-Pak et les paquets TO-220)
■ Faible tension de sortie: 310 mV
■ Régulation de la charge < 1 mV
■ < 0,001%/V Règlement de ligne
■ Courant de charge minimum: 1mA
■ Stable avec un condensateur céramique de 10 μF minimum
■ Limites de courant avec repli et surchauffe
Protéger
■ Disponible en TSSOP à 16 plombs, 12 plombs 4 mm × 4 mm
DFN, monture de surface à 5 plombs TO-220 et à 5 plombs
Les paquets DD-PAK

Applications

■ Appareil de distribution de courant élevé pour tous les monteurs de surface
■ Régulateur linéaire à haute efficacité
■ Régulateur de poste pour l'alimentation par commutation
■ Compte des pièces basses
■ Appareils électriques à basse tension
